DIN 2393 St37-2 tubo de acero soldado de precisión tubo de acero soldado a frío para manga
Persona de Contacto : Richard SHEN
Número de teléfono : +86-13736164628
WhatsApp : +8613736164628
| Cantidad de orden mínima : | 5 toneladas | Precio : | 500-1200 USD/ton |
|---|---|---|---|
| Detalles de empaquetado : | el embalar en cajas de madera o en paquetes hexagonales | Tiempo de entrega : | 35 días |
| Condiciones de pago : | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram | Capacidad de la fuente : | 20000 T/Year |
| Lugar de origen: | China | Nombre de la marca: | torich |
|---|---|---|---|
| Certificación: | ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV | Número de modelo: | GB/T13793 |
|
Información detallada |
|||
| nombre: | Las tuberías de acero de GB/T13793 10#15# con una resistencia eléctrica longitudinal sueldan con aut | Técnica: | HFRW |
|---|---|---|---|
| superficie: | engrasado | Condición de la entrega: | tratamiento térmico |
| Uso: | Estructura de la construcción, transporte líquido | Longitud: | los 4-12m |
| OD: | 5-711m m | PESO: | 0.5-50m m |
| Alta luz: | tubo de acero soldada,tubería del acero de la soldadura |
||
Descripción de producto

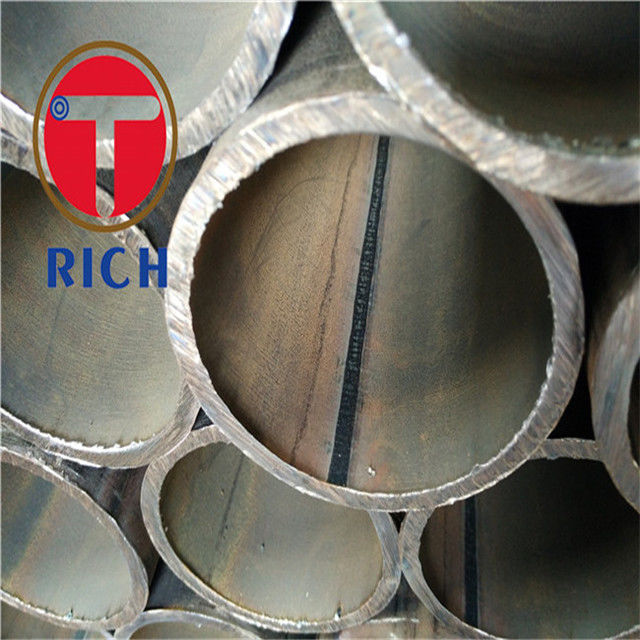

Nombre de producto: Las tuberías de acero del material 10#15#20# Q195 215A 235A de TORICH GB/T13793 con una resistencia eléctrica longitudinal sueldan con autógena
Estándar: GB/T13793
Gama de tallas: OD: PESO de 5-711m m: longitud de 0.5-50m m: 4-12m m o según el uso real y la producción de los clientes.
Uso: Estructura de la construcción, transporte líquido
Grado de acero: 10# 15# 20# Q195/Q235/Q345/Q390/Q420
Tecnología: HFRW
Característica:
Buena concentricidad
Buena calidad superficial
Buena tolerancia del OD y de la identificación
Alta precisión
Calidad estable
Aspereza lisa
GARANTÍA DE CALIDAD DE TORICH
Tolerancia del cuadro 1 de la unidad externa del diámetro: milímetro
| Diámetro externo (D) | General Precesion (PD.A) a | Una precisión más alta (PD.B) | Alta precisión (PD.C) |
| 5-20 | ±0.30 | ±0.15 | ±0.05 |
| ﹥20-35 | ±0.40 | ±0.20 | ±0.10 |
| >35-50 | ±0.50 | ±0.25 | ±0.15 |
| >50-80 | ±1%D | ±0.35 | ±0.25 |
| >80-114.3 | ±0.60 | ±0.40 | |
| >114.3-168.3 | ±0.70 | ±0.50 | |
| >168.3-219.1 | ±0.80 | ±0.60 | |
| >219.1-711 | ±0.75%D | ±0.5%D | |
| no solicitar la tubería de acero para el rodillo del transportador de correa | |||
Tolerancia del cuadro 2 de la unidad del grueso de pared: milímetro
| Grueso de pared (t) | General Precesion (PD.A) a | Una precisión más alta (PD.B) | Alta precisión (PD.C) | Grueso de pared no uniformeb |
| 0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤7.5%t |
| >0.70-1.0 | ±0.05 | ±0.04 | ||
| >1.0-1.5 | ±0.06 | ±0.05 | ||
| >1.5-2.5 | ±10%t | ±0.12 | ±0.06 | |
| >2.5-3.5 | ±0.16 | ±0.10 | ||
| >3.5-4.5 | ±0.22 | ±0.18 | ||
| >4.5-5.5 | ±0.26 | ±0.21 | ||
| >5.5 | ±7.5%t | ±5.0%t | ||
|
no solicitar la tubería de acero para el rodillo del transportador de correa b no solicitar tubo del acero de general Precesion. El grueso de pared no uniforme significa la diferencia entre los valores máximos y mínimos del grueso de pared medido en el mismo corte transversal. |
||||
Cuadro 3 el doblez del tubo de acero
| Diámetro externo (D)/mm | Doblando (mm/m), no más que | ||
| General Precesion (PD.A) | Una precisión más alta (PD.B) | Alta precisión (PD.C) | |
| >16 | 1,5 | 1,0 | 0,5 |
Cuadro 4 la altura de la unidad interna de las rebabas: milímetro
| General Precesion | Una precisión más alta | Alta precisión |
|
+0,50 -0,20 |
+0,50 -0,05 |
+0,20 -0,05 |
Cuadro coeficiente de 5 pesos de la tubería de acero galvanizada
| Grueso de pared t/mm | 1,2 | .14 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,5 | 2,8 | 3,0 | 3,2 | 3,5 | |
| Coeficiente c | A | 1,106 | 1,091 | 1,085 | 1,080 | 1,071 | 1,064 | 1,058 | 1,051 | 1,045 | 1,042 | 1,040 | 1,036 |
| Coeficiente c | B | 1,085 | 1,073 | 1,068 | 1,064 | 1,057 | 1,051 | 1,046 | 1,041 | 1,036 | 1,034 | 1,032 | 1,029 |
| Coeficiente c | C | 1,064 | 1,055 | 1,051 | 1,048 | 1,042 | 1,038 | 1,035 | 1,031 | 1,027 | 1,025 | 1,022 | 1,020 |
| Grueso de pared t/mm | 3,8 | 4,0 | 4,2 | 4,5 | 4,8 | 5,0 | 5,4 | 5,6 | 6,0 | 6,5 | 7,0 | 8,0 | |
| Coeficiente c | A | 1,034 | 1,032 | 1,030 | 1,028 | 1,027 | 1,025 | 1,024 | 1,023 | 1,021 | 1,020 | 1,018 | 1,016 |
| Coeficiente c | B | 1,027 | 1,025 | 1,024 | 1,023 | 1,021 | 1,020 | 1,019 | 1,018 | 1,017 | 1,016 | 1,015 | 1,013 |
| Coeficiente c | C | 1,020 | 1,019 | 1,018 | 1,017 | 1,016 | 1,015 | 1,014 | 1,014 | 1,013 | 1,012 | 1,011 | 1,010 |
| Grueso de pared t/mm | 9,0 | 10,0 | 11,0 | 12,0 | 12,7 | 13,0 | 14,2 | 16,0 | 17,5 | 20,0 | |||
| Coeficiente c | A | 1,014 | 1,013 | 1,012 | 1,011 | 1,010 | 1,010 | 1,009 | 1,008 | 1,007 | 1,006 | ||
| Coeficiente c | B | 1,011 | 1,010 | 1,009 | 1,008 | 1,008 | 1,008 | 1,007 | 1,006 | 1,006 | 1,005 | ||
| Coeficiente c | C | 1,008 | 1,008 | 1,007 | 1,006 | 1,006 | 1,006 | 1,005 | 1,005 | 1,004 | 1,004 | ||
Propiedades de Mechnical del cuadro 6
| Grado de acero | Baje la fuerza de producción Re1. /MPa |
Resistencia a la tensión Rm/MPa |
Alargamiento El A/% |
|
|
D ≤168.3mm
|
D >168.3mm | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195b | 195 | 315 | 15 | 20 |
| Q215A, Q215B | 215 | 335 | ||
| Q235A, Q235B, Q235C | 235 | 370 | ||
| Q275A, Q275B, Q275C | 275 | 410 | 13 | 18 |
| Q345A, Q345B, Q345C | 345 | 470 | ||
| Q390A, Q390B, Q390C | 390 | 490 | 19 | |
| Q420A, Q420B, Q420C | 420 | 520 | 19 | |
| Q460C, Q460D | 460 | 550 | 17 | |
Cuadro 7 pesos de la capa galvanizada de la inmersión caliente
| Grado del peso de capa galvanizada | Requisito |
El peso total del galvanizado por el área de unidad de las superficies internas y externas /(g/㎡) ningún menos que |
| A | Superficie interior y exterior | 500 |
| B | Superficie interior y exterior | 400 |
| C | Superficie interior y exterior | 300 |
Artículos y muestreo de la prueba del cuadro 8 para los tubos de acero
| Número | Pruebe los artículos | Pruebe la frecuencia | Cantidad del muestreo |
| 1 | Análisis de la fundición | 1/furnace | 1 |
| 2 | Análisis del producto final | 1/furnace | 1 |
| 3 | Prueba extensible | 1/batch | 1 |
| 4 | Prueba extensible de la soldadura | 1/batch | 1 |
| 5 | Prueba de impacto | 1/batch | 2 grupos en una época, 3 muestras en un grupo |
| 6 | Aplanar la prueba | 1/batch | 1 muestra en 2 tubos en cada lote |
| 7 | Prueba de flexión | 1/batch | 1 muestra en 2 tubos en cada lote |
| 8 | Prueba que señala por medio de luces | 1/batch | 1 muestra en 2 tubos en cada lote |
| 9 | Prueba hidráulica | Todos | Todos |
| 10 | Prueba ultrasónica | Todos | Todos |
| 11 | Prueba de la corriente de Foucault | Todos | Todos |
| 12 | Prueba galvanizada de la uniformidad de la capa | 1/batch | 1/batch |
| 13 | Determinación galvanizada del peso | 1/batch | 1/batch |
| 14 | Prueba de adherencia galvanizada de la capa | 1/batch | 1/batch |
