Lugar de origen: | China |
---|---|
Nombre de la marca: | TORICH |
Certificación: | ISO9001:2008,ISO14001:2008 |
Número de modelo: | GB/T 24593 |
Cantidad de orden mínima: | 5 toneladas |
Precio: | negotiable |
Detalles de empaquetado: | en el embalaje marinero |
Tiempo de entrega: | 35-40 días del trabajo |
Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 20000 toneladas por año |
Materiales: | acero inoxidable 201/304/316 | Grado: | S30210 S30408 S30403 S31008 |
---|---|---|---|
superficie: | conserva en vinagre | Técnica: | Retirado a frío en frío |
OD: | 3-500M M | PESO: | 0.5-50m m |
Alta luz: | acero inoxidable del tubo,tubo del acero inoxidable del diámetro grande |

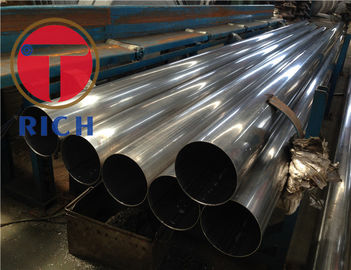

Nombre de producto: Caldera austenítica de GB/T24593 12Cr18Ni9 06Cr18Ni11Ti 304/316Welded y tuberías de acero inoxidables del calor-cambiador
Gama de tallas: O.D.: 3-500m m W.T.: 0.5-50m m L: 2000-12000m m según el uso real y la producción de los clientes.
Uso: Para la caldera y el calor-cambiador
Grado de acero: 12Cr18Ni9,06Cr19Ni10,022Cr19Ni10,06Cr25Ni20,022Cr22Ni5Mo3N, 019Cr19Mo2NbTi, 06Cr13Al
Característica:
Buena concentricidad
Buena calidad superficial
Buena tolerancia del OD y de la identificación
Alta precisión
Calidad estable
Aspereza lisa
GARANTÍA DE CALIDAD DE TORICH
Table1Tolerance del OD
Clasificación | OD nominal | Tolerancia permitida | ||
PC | PB | PA | ||
H T |
<25 | ±0.20 | ±0.15 | ±0.10 |
≥25~<40 | ±0.30 | ±0.25 | ±0.20 | |
≥40~<63 | ±0.50 | ±0.30 | ±0.25 | |
≥63~<90 | ±0.60 | ±0.50 | ±0.40 | |
≥90~<159 | ±0.80 | ±0.65 | ±0.50 | |
≥159~<300 | ±0.8%D | ±0.7%D | ±0.5%D | |
≥300~<610 | ±0.1%D | ±0.8%D | ±0.6%D | |
≥10 | protocolo | protocolo | protocolo | |
WC SP |
<25 | ±0.15 | ±0.12 | ±0.10 |
≥25~<40 | ±0.20 | ±0.15 | ±0.13 | |
≥40~<50 | ±0.20 | ±0.18 | ±0.15 | |
≥50~<60 | ±0.25 | ±0.20 | ±0.18 | |
≥60~<90 | ±0.30 | ±0.28 | ±0.25 | |
≥90~<100 | ±0.40 | ±0.35 | ±0.30 | |
≥100~<200 | ±0.5%D | ±0.4%D | protocolo | |
≥200 | protocolo | protocolo | protocolo |
Tabla 2Tolerance de PESO
PESO nominal | Tolerancia permitida |
<0.5 | ±0..10 |
≥0.5~1.0 | ±0.15 |
>1.0~2.0 | ±0.20 |
>2.0~<4.0 | ±0.30 |
≥4.0 | ±10%S |
Grado de doblez del cuadro 3
Pared nominal Thickness/mm | Grado de doblez (mm/m) |
≤108 | ≤1.0 |
>108~325 | ≤1.5 |
>325 | ≤2.5 |
Composición química del cuadro 3
Grado de acero | Compositon químico % | ||||||||
C | Si | Manganeso | P | S | Ni | Cr | MES | N | |
12Cr18Ni9 | 0,15 | 1,00 | 2,00 | 0,035 | 0,03 | 8.00~10.00 |
17,00 ~19,00 |
— | 0,10 |
06Cr18Ni10 | 0,08 | 1,00 | 2,00 | 0,035 | 0,03 | 8.00~11.00 |
18,00 ~20,00 |
— | — |
022Cr19Ni10 | 0,030 | 1,00 | 2,00 | 0,035 | 0,03 | 8.00~12.00 |
18,00 ~20,00 |
— | — |
07Cr19Ni10 | 0.04~0.10 | 1,00 | 2,00 | 0,035 | 0,03 | 8.00~11.00 |
18,00 ~20,00 |
— | — |
06Cr19Ni10N | 0,08 | 1,00 | 2,00 | 0,035 | 0,03 | 8.00~11.00 |
18,00 ~20,00 |
— |
0,10 ~0,16 |
022Cr19Ni10N | 0,030 | 1,00 | 2,00 | 0,035 | 0,03 | 8.00~11.00 |
18,00 ~20,00 |
— |
0,10 ~0,16 |
10Cr18Ni12 | 0,12 | 1,00 | 2,00 | 0,035 | 0,03 | 10.50~13.00 |
18,00 ~20,00 |
— | — |
06Cr23Ni13 | 0,08 | 1,00 | 2,00 | 0,035 | 0,03 | 12.00~15.00 |
17,00 ~19,00 |
— | — |
03Cr25Ni20 | 0,08 | 1,00 | 2,00 | 0,035 | 0,03 | 19.00~22.00 |
22,00 ~24,00 |
— | — |
06Cr17Ni12Mo2 | 0,08 | 1,00 | 2,00 | 0,035 | 0,03 | 10.00~14.00 |
24,00 ~26,00 |
2,00 ~3,00 |
— |
022Cr17Ni12Mo2 | 0,030 | 1,00 | 2,00 | 0,035 | 0,03 | 10.00~14.00 |
16,00 ~18,00 |
2,00 ~3,00 |
— |
06Cr17Ni12Mo2Ti | 0,08 | 1,00 | 2,00 | 0,035 | 0,03 | 10.00~14.00 |
16,00 18,00 |
2,00 ~3,00 |
— |
06Cr17Ni12MoN | 0,08 | 1,00 | 2,00 | 0,035 | 0,03 | 10.00~13.00 |
16,00 ~18,00 |
2,00 ~3,00 |
0,10 ~0,16 |
022Cr17Ni12Mo2N | 0,030 | 1,00 | 2,00 | 0,035 | 0,03 | 10.00~13.00 |
16,00 ~18,00 |
2,00 ~3,00 |
0,10 ~0,16 |
06Cr19Ni13Mo3 | 0,08 | 1,00 | 2,00 | 0,035 | 0,03 | 11.00~15.00 |
16,00 ~18,00 |
3,00 ~4,00 |
— |
Propiedad mecánica del cuadro 4
No. | No.in GB/T20878 | Código digital unificado | GRADO DE ACERO | Sistema recomendado del tratamiento térmico | Propiedad extensible | Dureza | |||
resistencia a la tensión Mde R (N/MM2) |
Fuerza estipulada del alargamiento del molde plástico Rp0.2/(N/mm2) |
Alargamiento El A/% |
HRB | ||||||
≥ | ≤ | ||||||||
1 | 13 | S30210 | 12Cr18Ni9 | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
2 | 17 | S30408 | 06Cr19Ni10 | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
3 | 18 | S30409 | 022Cr19Ni10 | enfriamiento de ≥1040℃.Rapid | 485 | 170 | 35 | 90 | |
4 | 19 | S30458 | 07Cr19Ni10 | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
5 | 23 | S30458 | 06Cr19Ni10N | enfriamiento de ≥1040℃.Rapid | 550 | 240 | 35 | 90 | |
6 | 25 | S30453 | 022Cr19Ni10N | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
7 | 26 | S30510 | 10Cr18Ni12 | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
8 | 32 | S30908 | 06Cr23Ni13 | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
9 | 35 | S31008 | 06Cr23Ni20 | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
10 | 38 | S31608 | 06Cr17Ni12Mo2 | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
11 | 39 | S31603 | 022Cr17Ni12Mo2 | enfriamiento de ≥1040℃.Rapid | 485 | 170 | 35 | 90 | |
12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
13 | 43 | S31658 | 06Cr17Ni12Mo2N | enfriamiento de ≥1040℃.Rapid | 550 | 240 | 35 | 90 | |
14 | 44 | S31653 | 022Cr17Ni12Mo2N | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
15 | 49 | S31708 | 06Cr19Ni13Mo3 | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
16 | 50 | S31703 | 022Cr19Ni13Mo3 | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
17 | 55 | S32168 | 06Cr18Ni11Ti | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
18 | 62 | S34778 | 06Cr18Ni11Nb | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 | |
19 | 63 | S34779 | 07Cr18Ni11Nb | enfriamiento de ≥1040℃.Rapid | 515 | 205 | 35 | 90 |
Artículos de inspección del cuadro 5 y cantidad del muestreo
Artículos de inspección | cantidad del muestreo |
Composición química |
Cada horno Recoja una muestra |
Prueba extensible | Una muestra para cada lote en dos tubos de ensayo |
Prueba de dureza | Una muestra para cada lote en dos tubos de ensayo |
Aplanar la prueba | Una muestra para cada lote en dos tubos de ensayo |
Prueba que arrolla | Una muestra para cada lote en dos tubos de ensayo |
Prueba de la extensión | Una muestra para cada lote en dos tubos de ensayo |
Prueba de flexión invertida | Una muestra en cada 450M de tubos |
prueba longitudinal del flattenin | Una muestra para cada lote en dos tubos de ensayo |
Prueba hidráulica | Por pedazo |
Detección del defecto de la corriente de Foucault | Por pedazo |
Prueba de corrosión intergranular | Una muestra para cada lote en dos tubos de ensayo |
Prueba de tamaño de grano | Una muestra para cada lote en dos tubos de ensayo |
Detección de Ray | Por pedazo |
Prueba subacuática de la tirantez del aire | Por pedazo |
