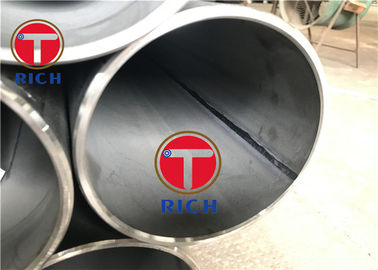

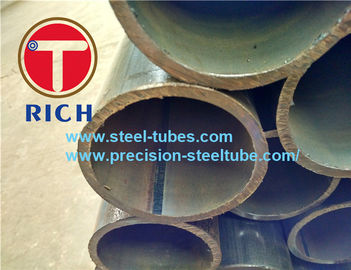

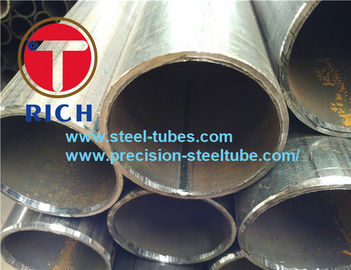

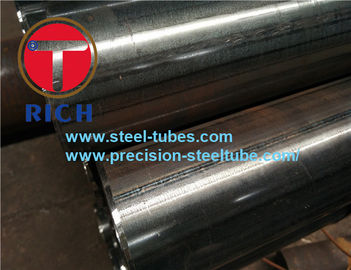

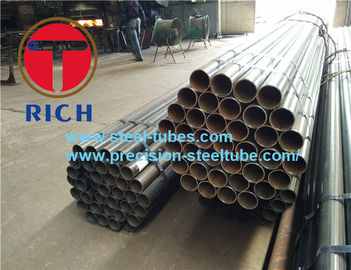

DIN 2393 St37-2 tubo de acero soldado de precisión tubo de acero soldado a frío para manga
Persona de Contacto : Richard SHEN
Número de teléfono : +86-13736164628
WhatsApp : +8613736164628
Cantidad de orden mínima : | 3 toneladas | Precio : | USD 500-900 Tons |
---|---|---|---|
Detalles de empaquetado : | En caso de la madera contrachapada, en caja de madera. | Tiempo de entrega : | 30 días hábiles |
Condiciones de pago : | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram | Capacidad de la fuente : | 50000tons/Year |
Lugar de origen: | China | Nombre de la marca: | TORICH |
---|---|---|---|
Certificación: | ISO 9001,ISO 14001,TS 16949 | Número de modelo: | GB/T14291 |
Información detallada |
|||
Palabra clave: | tubo de acero | Tipo: | tubo de acero |
---|---|---|---|
superficie: | engrasado | Materiales: | Q195 Q215 Q235 Q295 Q345 |
Forma: | Ronda | Longitud: | los 3-12m |
OD: | 21-660m m | PESO: | 0.6-18m m |
Alta luz: | tubo de acero soldada,Tubo de acero soldado con autógena de la resistencia eléctrica |
Descripción de producto
Diámetro externo del cuadro 1, pared Thicknes, peso teórico y presión de prueba
Diámetro externo de Norminal (D)/mm | Pared Thickness/mm de Norminal | Peso teórico (kg/m) | Presión de prueba/MPa | ||
Q235A, Q235B | Q295A, Q295B | Q345A, Q345B | |||
21,3 | 2,5 | 1,16 | 15 | 15 | 15 |
21,3 | 3 | 1,35 | 15 | 15 | 15 |
21,3 | 3,5 | 1,54 | 15 | 15 | 15 |
25 | 2,5 | 1,39 | 15 | 15 | 15 |
25 | 3 | 1,63 | 15 | 15 | 15 |
25 | 3,5 | 1,86 | 15 | 15 | 15 |
25 | 4 | 2,07 | 15 | 15 | 15 |
26,9 | 2,5 | 1,50 | 15 | 15 | 15 |
26,9 | 3 | 1,77 | 15 | 15 | 15 |
26,9 | 3,5 | 2,02 | 15 | 15 | 15 |
26,9 | 4 | 2,26 | 15 | 15 | 15 |
31,8 | 2,5 | 1,81 | 15 | 15 | 15 |
31,8 | 3 | 2,13 | 15 | 15 | 15 |
31,8 | 3,5 | 2,44 | 15 | 15 | 15 |
31,8 | 4 | 2,74 | 15 | 15 | 15 |
33,7 | 2,5 | 1,92 | 15 | 15 | 15 |
33,7 | 3 | 2,27 | 15 | 15 | 15 |
33,7 | 3,5 | 2,61 | 15 | 15 | 15 |
33,7 | 4 | 2,93 | 15 | 15 | 15 |
38 | 2,5 | 2,19 | 15 | 15 | 15 |
38 | 3 | 2,59 | 15 | 15 | 15 |
38 | 3,5 | 2,98 | 15 | 15 | 15 |
38 | 4 | 3,35 | 15 | 15 | 15 |
40 | 2,5 | 2,31 | 15 | 15 | 15 |
40 | 3 | 2,74 | 15 | 15 | 15 |
40 | 3,5 | 3,15 | 15 | 15 | 15 |
40 | 4 | 3,55 | 15 | 15 | 15 |
42,4 | 2,5 | 2,46 | 15 | 15 | 15 |
42,4 | 3 | 2,91 | 15 | 15 | 15 |
42,4 | 3,5 | 3,36 | 15 | 15 | 15 |
42,4 | 4 | 3,79 | 15 | 15 | 15 |
48,3 | 2,5 | 2,82 | 14,6 | 15 | 15 |
48,3 | 3 | 3,35 | 15 | 15 | 15 |
48,3 | 3,5 | 3,87 | 15 | 15 | 15 |
48,3 | 4 | 4,37 | 15 | 15 | 15 |
51 | 2,5 | 2,99 | 13,8 | 15 | 15 |
Desviación permisible del CUADRO 2 del grueso externo del diámetro y de pared
Diámetro exterior nominal D | Desviación permisible del diámetro externo | Desviación permitida del grueso de pared |
D≤48.3 | ±0.50 | ±10%S |
48.3<D≤273 | ±1%D | |
D≤273 | ±0.75%D |
Propiedad mecánica del CUADRO 3
Grado |
Resistencia a la tensión N/m |
Baje la fuerza de producción/ N/m |
Alargamiento el A% No menos que |
|
D ≤168.3 | D >168.3 | |||
Q235A, Q235B | 375 | 235 | 15 | 20 |
Q295A, Q295B | 390 | 295 | 13 | 18 |
Q345A, Q345B | 470 | 345 | 13 | 18 |
Nota: El tiempo extensible del arbitraje de la prueba se basa en muestra longitudinal. |
Artículos de inspección del CUADRO 4, métodos de prueba y número de muestreo de tuberías de acero
NO | Proyecto de la inspección | Método y método de prueba de muestreo | Cantidad del muestreo |
1 | composición química | GB/T 20066, GB/T 223, GB/T 4336 | Un cada horno (bote) |
2 | Prueba extensible | GB/T 228, GB/T 2975 | Un cada lote |
3 | Prueba extensible | GB/T 241 | Uno por uno |
4 | Examen ultrasónico | GB/T18256 | Uno por uno |
5 | Detección del defecto de la corriente de Foucault | GB/T 7735 | Uno por uno |
6 | Prueba de flexión | GB/T 244 | Dos por el lote |
7 | Aplanar la prueba | GB/T 246 | Por cada uno rollo cuatro |
