GB/T 20409 multi - tubos de acero inconsútil rayados para la caldera de alta presión

Descripción de producto

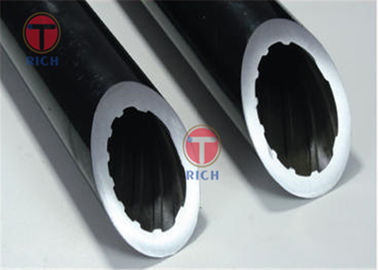

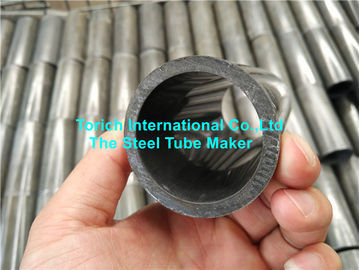

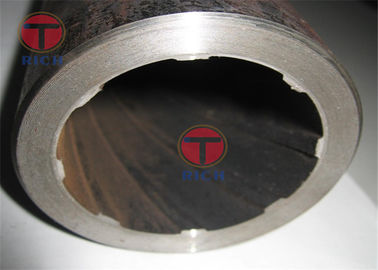

Tubos de acero inconsútil Multi-rayados de GB/T 20409 para la caldera de alta presión

Uso: El acero estructural del carbono de alta calidad, alea el frío-dibujo del acero estructural o el tubo interno en frío del hilo para las calderas convenientes para producir alta presión y sobre la presión

Tamaño: Longitud--los 8-12m
           OD--28.6-66.7m m
           PESO--6.38-18.33m m
           Curvatura--≤1.0mm/m

Calidad superficial:
las superficies internas y externas de 1.The de tubos roscados hembra no se permiten tener grietas, dobleces, nudos, dobleces, y delaminaciones. Estos defectos deben ser quitados totalmente. La profundidad del retiro del defecto no debe exceder el 10% del grueso de pared, y el grueso de pared real en el sitio de relleno del retiro no debe ser menos que el grueso de pared. La desviación permisible mínima del grueso, la liquidación se debe completar
la forma 2.The del hilo se debe mantener intacta. No debe haber dibujo, el encresparse o hundimiento.
las superficies rectas internas y externas de 3.The de tubos internamente roscados (barras no-afiladas incluyendo de base) serán permitidas tener una profundidad de no más el que 4% del grueso de pared mínimo y un máximo de 0,2 milímetros.
las imperfecciones locales 4.Other que no exceden el grueso de pared para permitir desviaciones negativas se permiten existir.
las escalas 5.Oxide en las superficies internas y externas del tubo internamente roscado deben ser quitadas de modo que la capa fina del óxido no interfiera con la inspección.



El grado y la composición química del acero

Número	Marca	composición química (fracción total)/%
		C	Manganeso	Si	Cr	MES	S	P
1	20G	0.17~0.23	0.35~0.65	0.17~0.37	--	--	≤0.020	≤0.025
2	20MnG	0.17~0.23	0.70~1.00	0.17~0.37	--	--	≤0.020	≤0.025
3	25MnG	0.22~0.29	0.7~1.00	0.17~0.37	--	--	≤0.020	≤0.025
4	12CrMoG	0.08~0.15	0.40~0.70	0.17~0.37	0.40~0.70	0.40~0.55	≤0.020	≤0.025
5	15CrMoG	0.12~0.18	0.40~0.70	0.17~0.37	0.80~1.10	0.40~0.55	≤0.020	≤0.025
Note1: El contenido residual del elemento de 20G, 20MnG, 25MnG debe satisfacer: El Cu≤0.20%, el Cr≤0.25%, el Ni≤0.25%, el V≤0.08%, el Mo≤0.15%; Los elementos restantes de otras marcas deben satisfacer: El Cu≤0.20%, el Ni≤0.30%. Note2: El aluminio soluble en el ácido en el acero 20G no debe ser más de 0,010%. Note3: El contenido del nitrógeno del acero producido por el convertidor del oxígeno más el refinamiento del horno no debe ser más de 0,008%.



El tamaño de los tubos internos del tornillo y la desviación permisible de los parámetros del hilo

Código	Proyecto	Tipos desviación permisible de los dientes de “A”	Tipos desviación permisible de los dientes de “B”
A	O.D≤38.1mm 38.1mm<O.D<50.8m m 50.8mm≤O.D≤63.5m m O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	--
B	O.D≤38.1mm 38.1mm<O.D<50.8m m 50.8mm≤O.D≤63.5m m O.D≥63.5mm	--	±0.15mm ±0.20mm ±0.25mm ±0.30mm
C	Identificación de la raíz de la rosca de tornillo: O.D- (1.11×Minimum W.T×2) O.D≤38.1mm 38.1mm<O.D<50.8m m 50.8mm≤O.D≤63.5m m O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm
E	Identificación del mínimo	Desviación negativa a cero	Desviación negativa a cero
F	Mínimo W.T	el +22% 0	el +22% 0
G	Extremidades del hilo	--	--
I	Anchura superior del hilo	--	--
	Altura del hilo: O.D≤38.1mm 38.1mm<O.D<50.8m m 50.8mm≤O.D≤63.5m m O.D≥63.5mm	±0.3mm	±0.18mm ±0.20mm ±0.23mm ±0.28mm
K	Ángulo lateral del hilo.	±15°	±15°
O	radio de la esquina redondeada en la raíz del hilo	--	--
M	Echada del hilo	±3.2mm	±3.2mm
N	Ventaja del hilo	extremidades de ±3.2mm×thread	extremidades de ±3.2mm×thread
	Ángulo de hélice	Clasificación	Clasificación
T	Anchura superior del hilo (axial)	±1.3mm	±1.3mm
U	Anchura de surco (axial) superior del hilo	--	--
Para el A, la desviación máxima de cualquier altura de hilo puede exceder la desviación permisible especificada en la tabla, pero no debe exceder la desviación permisible de 0.08m m, y la altura media de toda rosca debe coincidir con la gama dada de la desviación. El grado se basa en el eje del tubo.
