Lugar de origen: | China |
---|---|
Nombre de la marca: | Torich |
Certificación: | IS09001 ISO14001 TS16949 |
Número de modelo: | JIS G3472 |
Cantidad de orden mínima: | 8 toneladas o 5 toneladas |
Precio: | negotiable |
Detalles de empaquetado: | En paquetes |
Tiempo de entrega: | 5-8 días de las semanas |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 60000tons por año |
Material: | ES G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, ST | OD: | 12-127m m |
---|---|---|---|
longitud: | el 12m máximo | Uso: | tubo de acero de la estructura del automóvil |
Alta luz: | Tubo soldado con autógena automóvil de STAM290GA,Tubo soldado con autógena automóvil de STAM340G,Tubo soldado con autógena automóvil de acero de carbono |

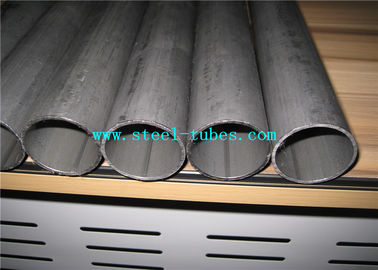

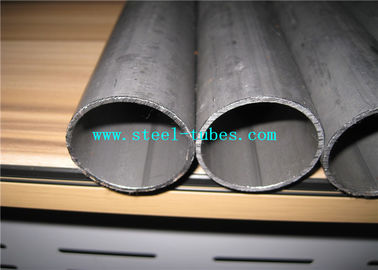

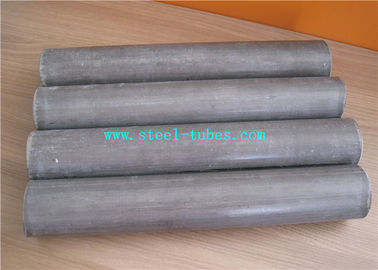

Tubo soldado con autógena de acero de carbono de JIS G3472 STAM290GA STAM340G para el automóvil
Diámetro exterior: 15.0m m hasta e including127.0mm
Grueso de pared: 1.0m m hasta e incluir 7.0m m
Uso: Propósitos estructurales del automóvil
Grado: JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G,
STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, STAM 540H
Tabla de acero de la composición química del tubo de la estructura del automóvil de JIS G3472 ERW:
Grado de acero | Composición química % | ||||
C | Si | Manganeso | P | S | |
STAM 290GA | 0,12 máximos. | 0,35 máximos. | 0,60 máximos. | 0,035 máximos. | 0,035 máximos. |
STAM 290GB | |||||
STAM 340G | 0,20 máximos. | 0,35 máximos. | 0,60 máximos. | 0,035 máximos. | 0,035 máximos. |
STAM 390G | 0,25 máximos. | 0,35 máximos. | 0.30~0.90 | 0,035 máximos. | 0,035 máximos. |
STAM 440G | 0,25 máximos. | 0,35 máximos. | 0.30~0.90 | 0,035 máximos. | 0,035 máximos. |
STAM 440H | |||||
STAM 470G | 0,25 máximos. | 0,35 máximos. | 0.30~0.90 | 0,035 máximos. | 0,035 máximos. |
STAM 470H | |||||
STAM 500G | 0,30 máximos. | 0,35 máximos. | 0.30~1.00 | 0,035 máximos. | 0,035 máximos. |
STAM 500H | |||||
STAM 540H | 0,30 máximos. | 0,35 máximos. | 0.30~1.00 | 0,035 máximos. | 0,035 máximos. |
Tabla de propiedades mecánicas de acero del tubo de la estructura del automóvil de JIS G3472 ERW:
Grado | Designación | ¿Resistencia a la tensión kgf/? | Fuerza de producción ¿kgf/? |
Muestra de la muestra No.1 del alargamiento el (1)% No.2 | Prueba que señala por medio de luces (2) |
Tamaño de la porción señalada por medio de luces de la campana (D: fuera del diámetro del tubo) | |||||
{N?} | {N?} | Dirección longitudinal | |||
Grado G | STAM 290GA | 30 mínimos. | 18 mínimos. | 40 mínimos. | D 1,25 |
{294} mínimo. | {177} mínimo. | ||||
STAM 290GB | 30 mínimos. | 18 mínimos. | 35 mínimos. | D 1,20 | |
{294} mínimo. | {177} mínimo. | ||||
STAM 340G | 35 mínimos. | 20 mínimos. | 35 mínimos. | D 1,20 | |
{343} mínimo. | {196} mínimo. | ||||
STAM 390G | 40 mínimos. | 24 mínimo. | 30 mínimos. | D 1,20 | |
{392} mínimo. | {235} mínimo. | ||||
STAM 440G | 45 mínimos. | 31 mínimos. | 25 mínimos. | D 1,15 | |
{441} mínimo. | {304} mínimo. | ||||
STAM 470G | 48 mínimos. | 33 mínimos. | 22 mínimos. | D 1,15 | |
{471} mínimo. | {324} mínimo. | ||||
STAM 500G | 51 mínimos. | 36 mínimos. | 18 mínimos. | D 1,15 | |
{500} mínimo. | {353} mínimo. | ||||
Grado H | STAM 440H | 45 mínimos. | 36 mínimos. | 20 mínimos. | D 1,15 |
{441} mínimo. | {353} mínimo. | ||||
STAM 470H | 48 mínimos. | 42 mínimos. | 18 mínimos. | D 1,10 | |
{471} mínimo. | {412} mínimo. | ||||
STAM 500H | 51 mínimos. | 44 mínimos. | 16 mínimos. | D 1,10 | |
{500} mínimo. | {431} mínimo. | ||||
STAM 540H | 55 mínimos. | 49 mínimos. | 13 mínimos. | D 1,05 | |
{539} mínimo. | {481} mínimo. |
Tabla de acero de la dimensión del tubo de JIS G3472:
Especificado fuera del diámetro. | Grueso de pared especificado (milímetros) | ||||||||||||||
(milímetro) | 1 | 1,2 | 1,6 | 2 | 2,3 | 2,6 | 2,8 | 2,9 | 3,2 | 3,4 | 3,5 | 4 | 4,5 | 5 | 6 |
15,9 | - | 0,435 | 0,564 | 0,686 | - | - | - | - | - | - | - | - | - | - | - |
17,3 | - | - | - | 0,755 | 0,851 | - | - | - | - | - | - | - | - | - | - |
19,1 | 0,446 | 0,53 | 0,69 | 0,843 | 0,953 | - | - | - | - | - | - | - | - | - | - |
22,2 | 0,523 | 0,621 | 0,813 | 0,996 | 1,13 | - | - | - | - | - | - | - | - | - | - |
25,4 | - | 0,716 | 0,939 | 1,15 | - | 1,5 | - | 1,61 | - | - | - | - | - | - | - |
28,6 | - | 0,811 | 1,07 | 1,31 | - | 1,67 | - | - | - | - | - | - | - | - | - |
31,8 | 0,76 | 0,906 | 1,19 | 1,47 | 1,67 | - | - | - | 2,26 | - | - | - | - | - | - |
34 | - | - | 1,28 | - | 1,8 | - | - | - | 2,43 | - | - | 2,97 | - | - | - |
35 | - | 1 | 1,32 | 1,63 | - | - | 2,22 | 2,32 | - | - | - | - | - | - | - |
38,1 | 0,915 | 1,09 | 1,44 | 1,78 | 2,03 | - | - | - | - | - | - | - | - | - | - |
42,7 | - | 1,23 | 1,62 | 2,01 | 2,29 | 2,57 | - | - | 3,12 | - | 3,38 | - | - | 4,65 | - |
45 | 1,08 | 1,3 | 1,71 | 2,12 | 2,42 | 2,71 | - | 3,01 | 3,3 | - | - | - | 4,49 | 4,93 | 5,77 |
47,6 | - | 1,37 | 1,81 | - | 2,57 | - | - | 3,2 | - | - | - | - | - | - | - |
48,6 | - | 1,4 | 1,85 | 2,3 | 2,63 | - | - | 3,27 | 3,58 | - | - | - | 4,89 | 5,38 | 6,3 |
50,8 | - | 1,47 | 1,94 | 2,41 | 2,75 | 3,08 | 3,31 | 3,43 | - | 3,97 | 4,08 | 4,63 | - | - | 6,63 |
54 | - | 1,56 | 2,07 | - | 2,93 | 3,29 | 3,54 | 3,65 | - | 4,24 | 4,36 | 4,95 | - | - | - |
57 | - | - | 2,19 | - | 3,1 | 3,48 | 3,74 | 3,87 | 4,25 | 4,49 | 4,62 | - | - | - | - |
60,5 | - | - | 2,32 | - | 3,3 | 3,71 | - | 4,12 | 4,52 | - | - | 5,59 | - | - | - |
63,5 | - | - | 2,44 | - | - | 3,9 | - | - | - | - | - | - | - | - | - |
65 | - | - | 2,5 | - | - | - | - | - | 4,88 | - | 5,31 | - | - | - | - |
68,9 | - | - | 2,66 | - | 3,78 | - | - | - | - | - | - | - | - | - | - |
70 | - | - | 2,7 | - | - | - | - | - | 5,27 | - | 5,74 | - | - | - | - |
75 | - | - | 2,9 | - | 4,12 | 4,63 | - | 5,16 | 5,67 | - |
