Grueso hidráulico de Astm 2m m de la tubería de acero de la alta precisión
Persona de Contacto : Richard SHEN
Número de teléfono : +86-13736164628
WhatsApp : +8613736164628
Detalles de empaquetado : | En cajas de madera o paquetes hexagonales en el embalaje marinero | Tiempo de entrega : | 35-45days |
---|---|---|---|
Condiciones de pago : | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Lugar de origen: | China | Nombre de la marca: | TORICH |
---|---|---|---|
Número de modelo: | ASME B16.5 |
Información detallada |
|||
Nombre de producto: | Reborde de soldadura del cuello de ASME B16.5 | Modelo no: | ASME B16.5 |
---|---|---|---|
Palabra clave: | Reborde del cuello de la soldadura | Tratamiento superficial: | Engrasado |
Diseño para el tamaño:: | ASA, ASME, ESTRUENDO, PN, JIS, ANSI, BS, EN | Aleación o no: | No aliado |
Lugar del origen: | Zhejiang, China | Material: | acero de carbono |
Alta luz: | Reborde del cuello de la soldadura al acero de carbono,Reborde de soldadura no aliado del cuello,Rebordes del tubo del cuello de la soldadura de ASME B16.5 |
Descripción de producto
Reborde de soldadura del cuello de ASME B16.5
El reborde de soldadura del cuello de ASME B16.5 será suministrado con el extremo cuadrado cortado cuando el grueso de pared es menos de 5 milímetros, extremo biselado llano cuando el grueso de pared es a partir 5 milímetros a 22 milímetros de inclusivo, o extremo biselado compuesto cuando el grueso de pared es mayor de 22 milímetros. Los extremos de la soldadura a tope serán trabajados a máquina de acuerdo con los requisitos de ASME B16.25. Las dimensiones y las tolerancias del cartabón llano y del cartabón del compuesto se ilustran en debajo de dos dibujos. Particularmente, el grueso de pared t conforme al requisito del grueso de la pared del tubo colindante; una cara de raíz en la anchura f de 2 milímetros será trabajada a máquina en la cima del cartabón con la tolerancia de ±1 milímetro.
Dimensiones: Los rebordes del ANSI, ASME ensanchan, las BS ensanchan, estruendo ensanchan, los rebordes etc. del EN 1092-1.
Estándares: Serie A del ANSI B16.5, del ANSI B16.47 y B, MSS SP44, ASA, API-605, AWWA, dibujos de encargo
Clase: 150 libras, 300 libras, 600 libras, 900 libras, 1500 libras, 2500 etc. de las libras, del estruendo ND-6,10 estándar, 16, 25, 40.
Tamaño: 1/8 ″ NOTA 48 AL ″ NOTA.
Tipo de la cara del reborde: Cara plana (FF), cara aumentada (RF), Ring Type Joint (RTJ)
Tipo 01, tipo 02, tipo 05, tipo 11 reborde del EN 1092-1 del EN 1092-1 del EN 1092-1 del EN 1092-1
Estruendo: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, ESTRUENDO 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
BS: BS4504, BS4504, BS1560, BS10
Dimensiones y pesos
Tamaño | D | T | G | t |
---|---|---|---|---|
el 1/2” | 95 | 14,3 | 34,9 | 7,0 |
3/4" | 115 | 15,9 | 42,9 | 7,0 |
1" | 125 | 17,5 | 50,8 | 7,0 |
1-1/4” | 135 | 20,7 | 63,5 | 7,0 |
1-1/2” | 155 | 22,3 | 73,0 | 7,0 |
2" | 165 | 25,4 | 92,1 | 7,0 |
2-1/2” | 190 | 28,6 | 104,8 | 7,0 |
3" | 210 | 31,8 | 127,0 | 7,0 |
3-1/2” | 230 | 35,0 | 139,7 | 7,0 |
4" | 275 | 38,1 | 157,2 | 7,0 |
5" | 330 | 44,5 | 185,7 | 7,0 |
6" | 355 | 47,7 | 215,9 | 7,0 |
8" | 420 | 55,6 | 269,9 | 7,0 |
10" | 510 | 63,5 | 323,8 | 7,0 |
12" | 560 | 66,7 | 381,0 | 7,0 |
14" | 605 | 69,9 | 412,8 | 7,0 |
16" | 685 | 76,2 | 469,9 | 7,0 |
18" | 745 | 82,6 | 533,4 | 7,0 |
20" | 815 | 88,9 | 584,2 | 7,0 |
22" | 870 | 95,2 | 641,4 | 7,0 |
24" | 940 | 101,6 | 692,2 | 7,0 |

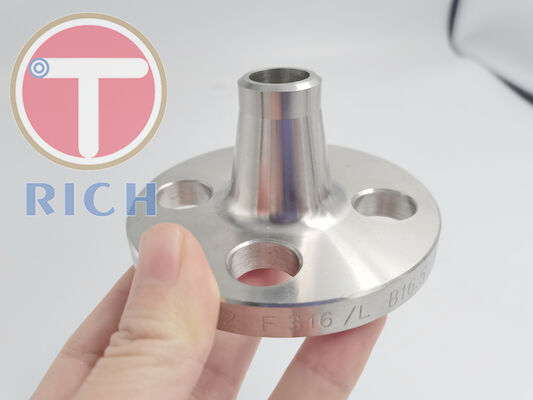

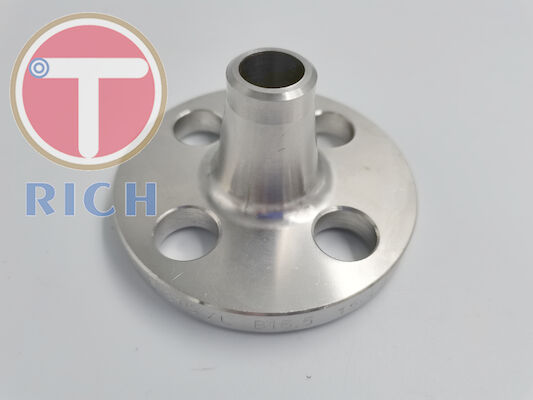

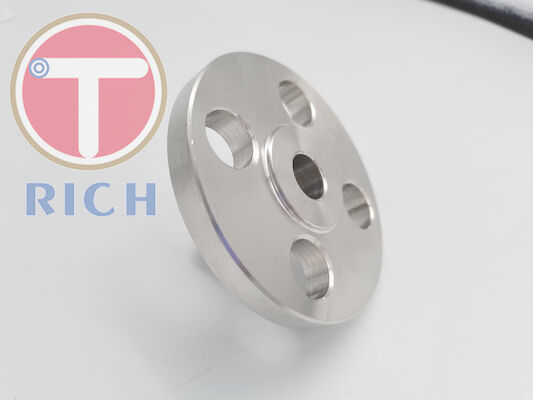

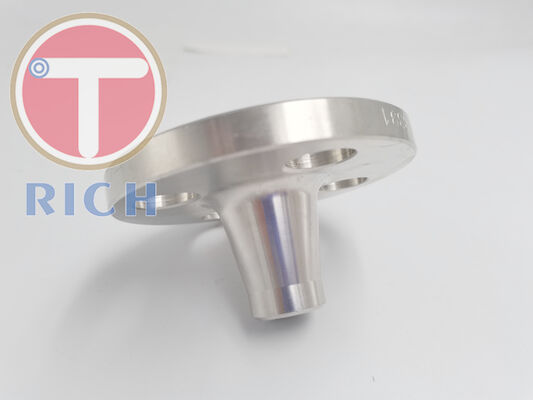

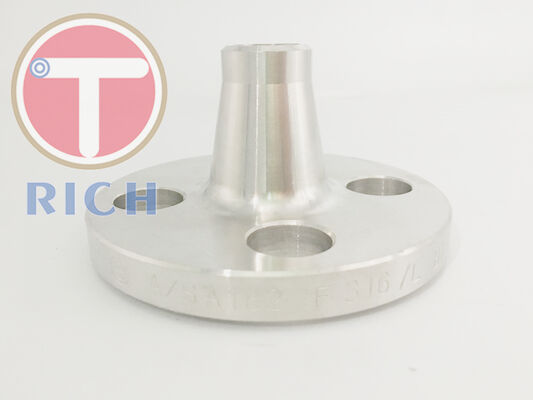

Imágenes del producto:
Introducción de la compañía:
Empaquetado y entrega:
FAQ:
Q: ¿Es usted empresa comercial o el fabricante?
: Somos fabricante profesional de los materiales de las tuberías de acero.
Q: ¿Cuánto tiempo es su plazo de expedición?
: Tarda generalmente 7-14 días si las mercancías están en existencia o 30-60 días si no hay acción, éste dependen principalmente de cantidad.
Q: ¿Usted proporciona sampleas libres?
: Sí, podríamos ofrecer la muestra gratis para cargar sino para necesitar paga el coste de carga.
Q: ¿Cuál es sus términos del pago?
: Payment=1000USD<>, el 30% T/T por adelantado, balanza antes del envío.
Si usted tiene otra pregunta, los pls no dude en para entrarnos en contacto con.
Incorpore su mensaje
