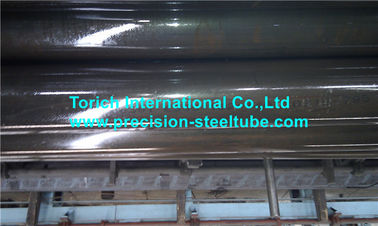

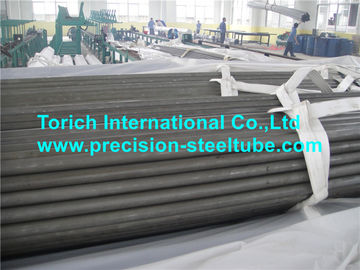

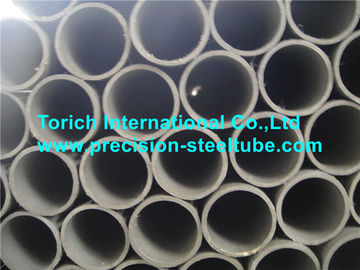

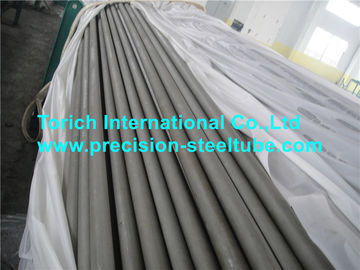

Tubo de acero inconsútil retirado a frío hidráulico y neumático EN10305-4 E215 E235 E355

Descripción de producto

EN10305-4 E215 E235 tubos retirados a frío inconsútiles hidráulicos y neumáticos de E355



Estándar: Tubos retirados a frío inconsútiles EN10305-4 para los sistemas hidráulicos y neumáticos
Tubos de acero para los usos de la precisión. Condiciones técnicas de la entrega


Usos:   para los sistemas eléctricos hidráulicos y neumáticos


Gama de tallas: O.D.: 6-80m m W.T.: 0.5-12.5m m L:  max12000mm



Proceso de fabricación:

Proceso de fabricación de acero:

El proceso de fabricación de acero está a discreción del fabricante

Los aceros se matan completamente.



Condiciones de la fabricación y de la entrega del tubo:

Los tubos son manufacturados de los tubos inconsútiles acabados en caliente por el trabajo en frío.

El trabajo en frío es también aplicable cuando la producción real es necesaria.

Los tubos se entregan en la condición +N de la entrega, significan que después de la operación final del dibujo frío, los tubos están normalizados en un en atmósfera controlada.



Apperance del tubo:

El final superficial interno y externo de los tubos lisos después de formación en frío así como después del tratamiento térmico normalizado, la calidad superficial estaría sin los cantos, las abolladuras o los surcos bajos.

El tubo tiene superficies externas e internas lisas con una aspereza Ra≤ los 4μm

La aspereza de Areduced del Ra ≤2μm es realizable para la superficie interna, la mejor aspereza de la identificación que podríamos alcanzar 0.4-0.8 μm solamente por el dibujo frío.

Grado de acero y composiciones químicas:

Grado de acero		C	Si	Manganeso	P	S	Al
Nombre de acero	Número de acero	máximo	máximo	máximo	máximo	máximo	minuto
E215	1,0212	0,10	0,05	0,70	0,025	0,025	0,025
E235	1,0308	0,17	0,35	1,20	0,025	0,025	-
E355	1,0580	0,22	0,55	1,60	0,025	0,025	-



Desviaciones permitidas del análisis de producto de los límites especificados dados en el cuadro 1
Elemento	Límite especificado del análisis % del molde por la masa			Desviación permitida del  análisis de producto % por la masa
C	≤0.22			+0,07
Si	≤0.55			+0,05
Manganeso	≤1.60			+0,1
P	≤0.025			+0,005
S	≤0.015			+0,003
Al	≤0.025			--0,005



Propiedades mecánicas en la temperatura ambiente
Grado de acero		Mpa del minuto de ReH del strengtha de la producción		Rm extensible del strengtha   Mpa del minuto		Minuto % del alargamiento A
Nombre de acero	Nubmer de acero
E215	1,0212	215		290-430		30
E235	1,0308	235		340-480		25
E355	1,0580	355		490-630		22





Métodos de prueba:

Prueba extensible

Aplanar la prueba

Prueba de extensión de la deriva

Inspección dimensional

Examen visual

Prueba de la tirantez de escape









Referencias normativas:

EN10002-1, parte de prueba extensible 1 de los materiales metálicos: Método de prueba en la temperatura ambiente

EN10020, definición y clasificación de grados de acero

EN10021, requisitos de entrega técnicos generales para el acero y productos del hierro.

EN10027-1, sistemas de la designación para el acero - parte 1: Nombres de acero, símbolos principales.

EN10027-2, sistemas de la designación para el stee l parte 2: Sistema numérico

EN10052, vocabulario de los términos del tratamiento térmico para los productos ferrosos

EN10204, productos metálicos - tipos de documentos de la inspección

EN10233, materiales metálicos - tubo - aplanar la prueba

EN10234, materiales metálicos - tubo - prueba de extensión de la deriva

EN10246-1, prueba no destructiva de los tubos de acero - parte 1: Prueba electromágnetica automática (excepto sumergido arco-soldado con autógena) de los tubos de acero ferromagnéticos inconsútiles y soldados con autógena para la verificación de la escape-tirantez hidráulica



EN10256, prueba no destructiva de los tubos de acero - calificación y capacidad de los personales de prueba no destructivos del nivel 1 y 2



EN ISO377, acero y productos de acero - ubicación y preparación de muestras y de muestras para la prueba mecánica (377:1997 del ISO)



EN ISO 2566-1, acero - conversión de los valores del alargamiento - parte 1: Carbono y aceros poco aleados (ISO2566-1: 1984)



Tubos de acero de ENV10220, inconsútiles y soldada con autógena - dimensión y masas por longitud de unidad.



EN10266, tubos de acero, colocaciones y secciones huecos estructurales - definición y símbolos para el uso en estándares de los productos
