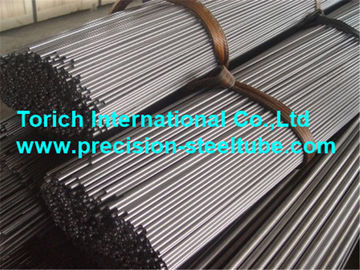

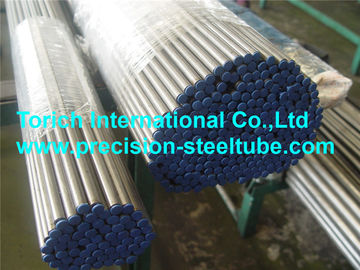

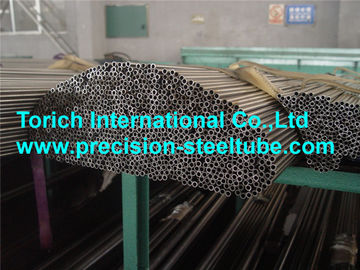

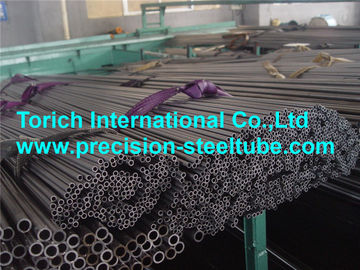

Los tubos de acero inconsútil acabados en frío BS6323-4 califican CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4

Descripción de producto

Los tubos de acero inconsútil acabados en frío de BS6323-4 BK BKW GBK NBK GZF NZF califican CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4





Estándar: Tubos de acero inconsútiles y soldados con autógena de BS6323-4 para los propósitos del automóvil, mecánicos y generales de la ingeniería
Parte 4: Requisitos específicos para los tubos de acero inconsútil acabados en frío


Usos: para la industria automotriz/para el uso de la maquinaria/los propósitos mecánicos y generales de la ingeniería

Gama de tallas: O.D.: 6-280m m W.T.: 1-30m m L: max12000mm


Método de fabricación:

Los tubos son fabricados por un proceso inconsútil y serán acabados en frío

Es permitido que los tubos acabados en frío tengan en superficies internas y del externo a la capa adherente de residual al proceso subsiguiente, después su retiro será el tema de un acuerdo entre el fabricante y el comprador.



Condición de la entrega:

Los tubos se suministran en uno de la condición siguiente:

a. acabado en frío/difícilmente (acabado en frío como exhausto): BK

b. acabado en frío/suave (ligeramente frío trabajado):  BKW

c. recocido: GBK

d. recocido (desescamado incluyendo): GZF

e. normalizado: NBK

f. normalizado (desescamado incluyendo): NZF



Pruebas:

Pruebas de Flattenning

Prueba de la corriente de Foucault de la prueba de la tirantez de escape



Diseño ation	Composiciones químicas (análisis de cucharón)
	C	Si	Manganeso	Pmax.	Smax.	Cr	MES
	%	%	%	%	%	%	%
CFS 3	0,20 máximos.	0,35 máximos.	0.90max.	0,050	0,050
CFS 3Aa	0,20 máximos.	0,10 a 0,35	0,60 a 1,00	0,050	0,050
CFS 4	0,25 máximos.	0,35 máximos.	máximo 1,20.	0,050	0,050
CFS 5b	0,23 máximos.	0,50 máximos.	máximo 1,50.	0,050	0,050
CFS 6	0,30 to0.40	0,35 máximos.	0,50 a 0,90	0,050	0,050
CFS 7	0,20 a 0,30	0,35 máximos.	1,20 to1.50	0,050	0,050
CFS 8d	0,40 a 0,55	0,35 máximos.	0,50 to0.90	0,050	0,050
CFS 9	0.29max.	0,35 máximos.	1.50max.	0,050	0,050		0,15 to0.25
CFS 10	0.26max.	0,35 máximos.	0.80max.	0,050	0,050	0,80 to1.20	0,15 to0.30
CFS 11	0.45max.	0,35 máximos.	máximo 1,00.	0,050	0,050	0,80 to1.20	0,15 to0.30



Desig nación	BKc (acabado en frío/difícilmente)			BKWc (acabado en frío/suave)			GBK y GZF (recocidos)			NBK y NZF (normalizados)
	Remin.	Rmmin.	Amin.	Remin.	Rmmin.	Amin.	Remin.	Rmmin	Amin.	Remin.	Rmmin.	Amin.
	N/mm2	N/mm2	%	N/mm2	N/mm2	%	N/mm2	N/mm2	%	N/mm2	N/mm2	%
CFS3	360	450	6	280	400	9	170	340	26	215	360	24
CFS3Aa	360	450	6	280	400	9	170	340	26	215	360	24
CFS4	415	520	5	315	450	8	200	400	24	235	410	22
CFS5b	480	600	4	385	550	6				340	490	20
CFS6	470	590	5	350	540	7	300	440	22	280	460	21
CFS7	560	700	4	460	650	7
CFS8d	575	720	4	470	670	6	300	510	20	340	540	18
CFS9	575	720	4	470	670	6
CFS10	575	720	4	470	670	6
CFS11	575	720	4		670	6



“OBSERVE la soldadura de tubos de los grados 3,3A y 5 no requiere técnicas especiales pero el cuidado se debe ser tomado y soldadura realizar de acuerdo con la dirección dada en el estándar británico apropiado para soldar con autógena, e.g. la soldadura de las BS 5135.The de otros grados mostrados puede requerir técnicas especiales.
el aGrade 3A será conveniente para los propósitos del endurecimiento de caso.
los elementos del refinamiento del bGrain se pueden añadir en la opción del fabricante.
los tubos del cIf en la condición de BK y de GKW se sueldan con autógena posteriormente, soldado o calentado las propiedades mecánicas en la zona afectada de calor puede ser reducido a ésos dados para la condición GBK o NBK de la entrega.
el dSteel dentro de los límites mostrados, pero de acuerdo con la composición química de las BS 970-1, se puede suministrar si está estado de acuerdo comió la época del orden o de la investigación.”










Publicaciones referidas:



BS970, especificación para los aceros labrados para los propósitos mecánicos y aliados de la ingeniería



BS970-1, método de la inspección general y de prueba y requisitos específicos para el carbono, el manganeso del carbono, la aleación y los aceros inoxidables



BS3601, especificación para las tuberías de acero y tubos para los propósitos de la presión: acero del carbono y del manganse del carbono con las propiedades elevadas especificadas de la temperatura.



BS 3603, especificación para las tuberías de acero y tubos para los propósitos de la presión: acero del carbono y de aleación con las propiedades especificadas de la baja temperatura



BS3604, especificación para las tuberías de acero y tubos para los propósitos de la presión: acero de aleación ferrítico con las propiedades elevadas especificadas de la temperatura.



BS3605, tuberías de acero inoxidables austeníticas inconsútiles y soldadas con autógena y tubos de acero para los propósitos de la presión



BS4360, especificación para los aceros estructurales soldables



BS4848, secciones laminadas en caliente del acero estructural



BS4848-2, secciones huecos



BS5135, soldadura del Metal-arco de los aceros del carbono y de manganeso del carbono



BS6323, especificación para los tubos de acero inconsútiles y soldados con autógena para los propósitos del automóvil, mecánicos y generales de la ingeniería



BS6323-1, requisitos generales



ISO 4200, tubos de acero del extremo llano, soldados con autógena e inconsútiles - las tablas generales de dimensiones y de masas por unen longitud
