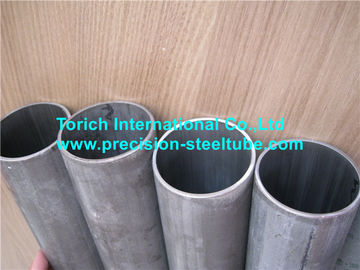

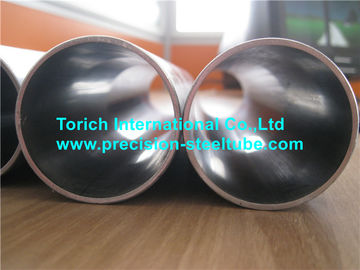

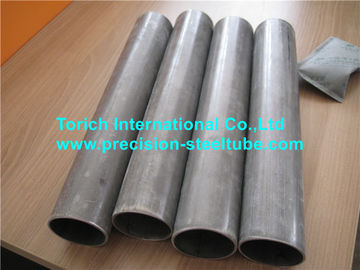

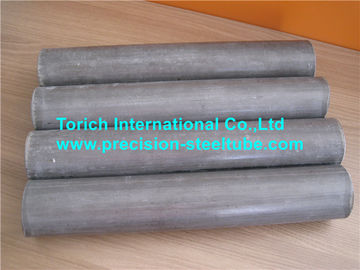

Tubos de acero soldados con autógena EN10305-2, tubos de acero retirados a frío de la precisión para mecánico

Descripción de producto

EN10305-2 soldó con autógena los tubos de acero con los tubos de acero retirados a frío de la precisión para el uso mecánico/automotriz





EN10305-2 soldó con autógena los tubos de acero retirados a frío de la precisión
Usos: para la industria automotriz/para el uso de la maquinaria/engrase el tubo/el amortiguador de choque de Motorcyle, cilindro interno/cilindros telescópicos del cilindro



Detalle rápido:
Gama de tallas: O.D.: 6-350m m W.T.: 1-35m m L: max12000mm

Grado de acero: E195, E237, E275, E355,



Descripción:

DOM DE ERW+

Los tubos son manufacturados de los pre-tubos soldados con autógena eléctricos por el dibujo frío u otros procesos convenientes.

Los tubos no incluir las soldaduras usadas para unirse a longitudes del plano rodaron tiras antes de formar el pre-tubo



Descripción:

Tubería mecánica hecha del acero caliente o en frío.

Las cubiertas eléctrico-resistencia-soldaron con autógena la tubería del acero con poco carbono para el uso como tubería mecánica



Ventaja:

Buena concentricidad, un mejor precio que inconsútil.



Grado de acero y composiciones químicas

Grado de acero		C	Si	Manganeso	P	S
Nombre de acero	Número de acero	máximo	máximo	máximo	máximo	máximo
E155	1,0033	0,11	0,35	0,70	0,025	0,025
E195	1,0034	0,15	0,35	0,70	0,025	0,025
E235	1,0308	0,17	0,35	1,20	0,025	0,025
E275	1,0225	0,21	0,35	1,40	0,025	0,025
E355	1,0580	0,22	0,35	1,60	0,025	0,025



Propiedades mecánicas en la temperatura ambiente
Grado de acero		Los valores mínimos para la entrega condicionan un b
Nombre de acero		(+Cc)		(+LCc)		(+SR)			(+Ad)		(+N)
		Rm  Mpa	Un %	Rm  Mpa	Un %	Rm  Mpa	ReH  Mpa	Un %	Rm  Mpa	Un %	Rm  Mpa	ReHe  Mpa	Un %
E155	1,0033	400	6	350	10	350	245	18	260	28	270-410	155	28
E195	1,0034	420	6	370	10	370	260	18	290	28	300-440	195	28
E235	1,0308	490	6	440	10	440	325	14	315	25	340-480	235	25
E275	1,0225	560	5	510	8	510	375	12	390	21	410-550	275	21
E355	1,0580	640	4	590	6	590	435	10	450	22	490-630	355	22



brazo: resistencia a la tensión;  ReH: fuerza de producción superior; A: alargamiento después de la fractura
b 1Mpa=1N/mm2
c dependiendo del grado de trabajo frío en el paso del acabamiento la fuerza de producción puede casi ser tan alta como la resistencia a la tensión.
   Para los propósitos del cálculo se recomiendan las relaciones siguientes:
para la condición +C de la entrega: Rm de ReH ≥0.8
para la condición +LC de la entrega: Rm de ReH ≥0.7
d para el cálculo purposes la relación siguiente se recomienda: ReH≥0.5Rm
e para los tubos con el diámetro exterior ≤30mm y el grueso de pared ≤3mm los valores del minimim de ReH son 10Mpa más bajo que los valores dados en esta tabla
Nota: El grado de acero especial está también disponible, según la petición del cliente.



Usos:

Industria automotriz/para el uso de la maquinaria/el amortiguador de choque del tubo/de la motocicleta del cilindro del aceite

cilindro interno/cilindros telescópicos



Ventaja competitiva:

Buena fuente de materia prima del acero de Bao.

Tiempo de la pronta entrega según el PO y el acuerdo.

Producción exactamente según estándar y el requisito de cliente.

Equipo experimentado de la exportación para el servicio de atención al cliente, contestación rápida en el plazo de 24 horas.



Sitio de la producción:













Métodos de prueba:

Prueba extensible



Aplanar la prueba



Prueba de extensión de la deriva



Inspección dimensional



Medida de la aspereza



Examincation visual



prueba No-destructiva

a. Pruebe para las imperfecciones longitudinales

-  Prueba de la corriente de Foucault - EN10246-3, nivel E3

-  prueba ultrasónica - EN10246-7, nivel U3



b. Escape-tirantez

-  La prueba no destructiva para la verificación de la escape-tirantez será realizada de acuerdo con EN10246-1





EN10305 consiste en las piezas siguientes bajo título general “tubos de acero para los usos de la precisión - la entrega técnica condiciona”



Parte 1:  Tubos retirados a frío inconsútiles



Parte 2:  Tubos retirados a frío soldados con autógena



Parte 3:  Tubos clasificados frío soldados con autógena



Parte 4:  Tubos retirados a frío inconsútiles para los sistemas eléctricos hidráulicos y neumáticos



Parte 5:  Tubos cuadrados y rectangulares soldados con autógena y frío clasificados



Parte 6:  Tubos retirados a frío soldados con autógena para los sistemas eléctricos hidráulicos y neumáticos



Referencias normativas:



EN10002-1, materiales metálicos - prueba extensible - parte 1: Método de prueba en la temperatura ambiente



EN10020, definición y clasificación de grados de acero



EN10021, requisitos de entrega técnicos generales para el acero y productos del hierro



EN10027-1, sistemas de la designación para el acero - parte 1: Nombres de acero, símbolos principales



EN10027-2, sistemas de la designación para el acero - parte 2: Sistemas numéricos



EN10052, vocabulario de los términos del tratamiento térmico para los productos ferrosos.



EN10204, productos metálicos - tipos de documentos de la inspección



EN10233, materiales metálicos - tubo - aplanar la prueba



EN10234, materiales metálicos - tubo - prueba de extensión de la deriva



EN10246-1, prueba no destructiva de los tubos de acero - parte 1:  Prueba electromágnetica automática (excepto sumergido arco-soldado con autógena) de los tubos de acero ferromagnéticos inconsútiles y soldados con autógena para la verificación de la escape-tirantez hidráulica



EN10246-3, prueba no destructiva de los tubos de acero - parte 3: Prueba automática de la corriente de Foucault (excepto sumergido arco-soldado con autógena) de los tubos de acero inconsútiles y soldados con autógena para la detección de imperfecciones



EN10246-5, prueba no destructiva de los tubos de acero - parte 5: Prueba de la salida del magnetics del transductor periférico lleno automático/del flujo (expcept sumergido arco-soldado con autógena) de los tubos de acero ferromagnéticos inconsútiles y soldados con autógena para la detección de imperfecciones longitudinales



EN10246-7, prueba no destructiva de los tubos de acero - calificación y capacidad de los personales de prueba no destructivos del nivel 1 y 2.



EN ISO377, acero y productos de acero - ubicación y preparación de muestras y de muestras para la prueba mecánica (377:1997 del ISO)



EN ISO 2566-1, acero - conversión de los valores del alargamiento - parte 1: Carbono y aceros poco aleados (EN102566-1: 1984)



El EN 10168, producto - documentos de la inspección - información y descripción de la lista



Tubos de acero de ENV10220, inconsútiles y soldada con autógena - dimensiones y masas por longitud de unidad



EN10266, tubos de acero, colocaciones y secciones huecos estructurales - definiciones y símbolos para el uso en estándares del producto



EN ISO 4287, especificaciones de producto geométricas (GPS) - textura superficial: Método del perfil - términos, definición y parámetros de la textura de la superficie (4287:1997 del ISO)
