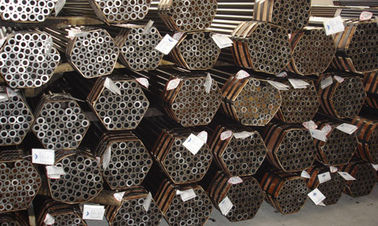

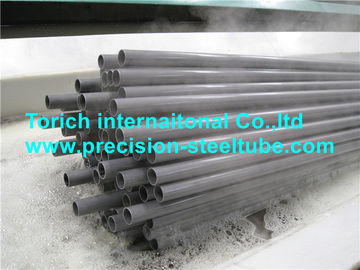

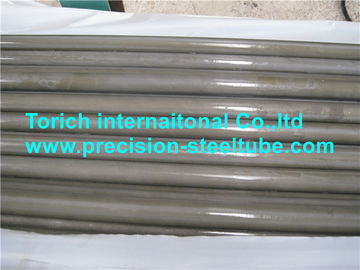

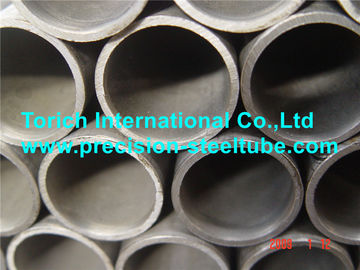

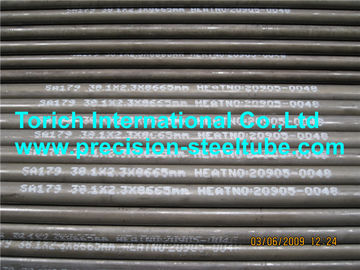

Tubos de caldera de vapor EN10216-2 para los recipientes del reactor, tubos del cambiador de calor

Descripción de producto

Los tubos de acero inconsútil EN10216-2 para la presión purposes los tubos de acero no aliados de las condiciones técnicas de la entrega con las propiedades elevadas especificadas de la temperatura

Usos: para las tuberías de fabricación de calderas, equipo del buque

Gama de tallas:

O.D.: 10.2-711m m W.T.: 1.6-100m m L: según el requisito de cliente



Grado de acero:

195GH, P235GH, P265GH, 16Mo3,10CrMo9-10,11CrMo9-10,25CrMo4



Fabricación:

Los tubos son fabricados por un proceso inconsútil por acabado en caliente o acabado en frío

Opción 1:  Los tubos son acabados en frío antes del tratamiento térmico.



Composición química

Grado de acero		C	Si	Manganeso	P	S	Cr	MES	Al
Nombre de acero	Acero  Número	máximo	máximo	máximo	máximo	máximo	máximo	máximo
195GH	1,0348	0,13	0,35	0,70	0,025	0,020	0,30	0,08	≥0.020
P235GH	1,0345	0,16	0,35	1,20	0,025	0,020	0,30	0,08	≥0.020
P265GH	1,0425	0,20	0,40	1,40	0,025	0,020	0,30	0,08	≥0.020
20MnNb6	1,0471	0,22	0.15-0.35	1.0-1.50	0,025	0,020	-	-	≤0.060
16Mo3	1,5415	0.12-0.20	0,35	0.40-0.90	0,025	0,020	0,30	0.25-0.35	≤0.040
10CrMo9-10	1,7380	0.08-0.14	0,50	0.30-0.70	0,025	0,020	2.0-2.50	0.90-1.10	≤0.040
11CrMo9-10	1,7383	0.08-0.15	0,50	0.40-0.80	0,025	0,020	2.0-2.50	0.90-1.10	≤0.040
25CrMo4	1,7218	0.22-0.29	0,40	0.60-0.90	0,025	0,020	0.90-1.20	0.15-0.30	≤0.040



Propiedades mecánicas

Grado de acero		Propiedades extensibles			Tensil	Alargamiento
Nombre de acero	Acero  Número	Fuerza de producción superior			Fuerza	Un min.%
		Minuto de ReH para el grueso de pared			Rm
		T milímetro
		≤16de T	≤40 de 16<T	≤60 de 40<T
		Mpa	Mpa	Mpa	Mpa	l	t
195GH	1,0348	195	~	~	320-440	27	25
P235GH	1,0345	235	225	215	360-500	25	23
P265GH	1,0425	265	225	245	410-570	23	21
20MnNb6	1,0471	355	345	335	500-650	22	20
16Mo3	1,5415	280	270	260	450-600	22	20
10CrMo9-10	1,7380	280	280	270	480-630	22	20
11CrMo9-10	1,7383	355	355	355	540-680	20	18
25CrMo4	1,7218	345	345	345	540-690	18	15





Los tubos de acero inconsútil EN10216 para la presión purposes- la condición técnica de la entrega:

Tubos de acero no aliados EN10216-1 con las propiedades especificadas de la temperatura ambiente

Tubos de acero no aliados EN10216-2 con las propiedades elevadas especificadas de la temperatura

Tubos del acero del grano fino de la aleación EN10216-3

EN10216-4 no aliado y tubos del acero de aleación con las propiedades especificadas de la baja temperatura

Tubos del acero inoxidable EN10216-5



Referencias normativas:



EN10002-1, materiales metálicos - prueba extensible - parte 1: Método de prueba en la temperatura ambiente



EN10002-5, materiales metálicos - prueba extensible - parte 5: Método de prueba en la temperatura elevada.

EN10020, definición y clasificación de grados de acero



EN10021, requisitos de entrega técnicos generales para el acero y productos del hierro



EN10027-1, sistemas de la designación para el acero - parte 1: Nombres de acero, símbolos principales



EN10027-2, sistemas de la designación para el acero - parte 2: Sistemas numéricos



EN10045-1, materiales metálicos - prueba de impacto de Charpy - parte 1: Método de prueba



EN10052, vocabulario de los términos del tratamiento térmico para los productos ferrosos.



EN10204, productos metálicos - tipos de documentos de la inspección



EN10233, materiales metálicos - tubo - aplanar la prueba



Tubos de acero de ENV10200, inconsútiles y soldada con autógena - dimensiones y masas por longitud de unidad



EN10233, materiales metálicos - tubos - aplanar la prueba



EN10234, materiales metálicos - tubos - prueba de extensión de la deriva



EN10236, materiales metálicos - tubos - prueba de extensión del anillo



EN10237, materiales metálicos - tubos - prueba extensible del anillo



EN10246-1, prueba no destructiva de los tubos de acero - parte 1:  Prueba electromágnetica automática (excepto sumergido arco-soldado con autógena) de los tubos de acero ferromagnéticos inconsútiles y soldados con autógena para la verificación de la escape-tirantez hidráulica



EN10246-5, prueba no destructiva de los tubos de acero - parte 5: Prueba de la salida del magnetics del transductor periférico lleno automático/del flujo (excepto sumergido arco-soldado con autógena) de los tubos de acero ferromagnéticos inconsútiles y soldados con autógena para la detección de imperfecciones longitudinales



EN10246-6, prueba no destructiva de los tubos de acero - parte 6: Inconsútil ultrasónico periférico lleno automático para la detección de imperfecciones transversales



EN10246-7, prueba no destructiva de los tubos de acero - parte 7: (Excepto el arco sumergido soldado con autógena) tubos de acero inconsútiles y soldados con autógena ultrasónicos periféricos llenos automáticos para la detección de imperfecciones longitudinales



EN10246-14, prueba no destructiva de los tubos de acero - parte 14: (Excepto el arco sumergido soldado con autógena) tubos de acero inconsútiles y soldados con autógena altrasonic periféricos llenos automáticos para la detección de imperfecciones laminares

EN ISO377, acero y productos de acero - ubicación y preparación de muestras y de muestras para la prueba mecánica (377:1997 del ISO)



El EN 10168, producto - documentos de la inspección - información y descripción de la lista



Tubos de acero de ENV10220, inconsútiles y soldada con autógena - dimensiones y masas por longitud de unidad



EN10266, tubos de acero, colocaciones y secciones huecos estructurales - definiciones y símbolos para el uso en estándares del producto



EN10266-1, acero - conversión de los valores del alargamiento - parte 1: Carbono y aceros poco aleados (2566-1:1984 del ISO)



EN ISO 14284, acero e hierro - muestreo y preparación de las muestras para la determinación de la composición química



CR 10266, sistemas para el acero - símbolos adicionales de la designación
