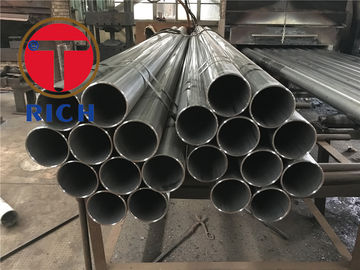

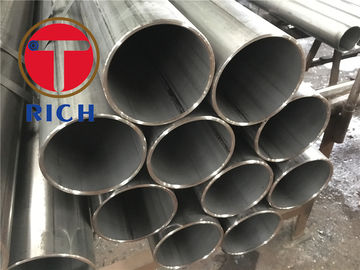

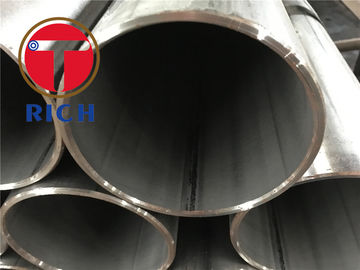

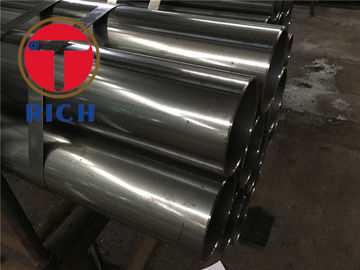

El arco sumergido del EN 10217-6 soldado con autógena instala tubos los tubos de acero no aliados con acero de carbono

Descripción de producto

Tubos de acero no aliados soldados con autógena del arco sumergido EN10217-6

EN10217-6 soldó con autógena los tubos de acero para la presión purposes - las condiciones técnicas de la entrega -
Parte 6:   El arco sumergido soldó con autógena los tubos de acero no aliados con punto bajo especificado
propiedades de la temperatura

Material:
Completamente acero desgasificado, acero del grano fino con un tamaño de grano ferrítico.

Nombres de acero:
De acuerdo con EN10027-1 y CR10260

Fabricación:
De alta frecuencia de HFW soldado con autógena
VIO el arco sumergido - costura del longiditudinal - SAWH soldado con autógena
                                                - costura helicoidal - SAWL

Procedimiento de soldadura:
La prueba y la inspección del procedimiento de soldadura para los tubos soldados con autógena ard sumergidos (de la SIERRA) se atestiguan y se aprueban de acuerdo con EN10217-1

Apperance y general:
Las áreas de la soldadura están libres de las grietas, de la falta de fusión y de la falta de penetración
Los tubos están libres de los defectos superficiales externos que se pueden detectar por el examen visual.

Escape-tigthtness:

Los tubos pasarán una prueba hidrostática o la prueba electromágnetica para la escape-tirantez

Prueba no destructiva:

El integral de la costura de la soldadura ahll de todos los tubos de la guerra electrónica y de BW se sujete a una prueba no destructiva para la detección de imferfections longitudinales

El integral del seaml de la soldadura de todo el VIO que los tubos subjuected a una prueba no destructiva para la detección de imperfecciones.

Rectitud:

La desviación de la rectitud, de ninguna longitud L del tubo, no excederá 0.0015L.

Las desviaciones de la rectitud sobre ninguna una longitud del metro no 3m m exeed.

Preparación de extremos:

Los tubos serán entregados con los extremos del corte del cuadrado. Las metas estarán libres de las rebabas excesivas.

La prueba y la inspección del procedimiento de soldadura para el arco sumergido soldaron con autógena los tubos de (SAW) de acuerdo con EN10217-1AnnexA

La prueba y la inspección del procedimiento de soldadura para VIERON los tubos atestiguados y aprobados de acuerdo con EN10217-1 AnnexA

El proceso, la ruta y la entrega de fabricación del tubo condicionan:


EN10217-1 parte 1:  Tubos de acero no aliados con las propiedades especificadas de la temperatura ambiente

EN10217-2 parte 2:  Tubos soldados con autógena eléctricos del acero no aliado y de aleación con especificado elevado
                                 propiedades de la temperatura

EN10217-3 parte 3:  Tubos del acero del grano fino de la aleación

EN10217-5 parte 4:  Tubos de acero no aliados soldados con autógena eléctricos con baja temperatura especificada
                                 propiedades

EN10217-5 parte 5:  Tubos de acero no aliados soldados con autógena del arco sumergido con punto bajo especificado
                                  propiedades de la temperatura

EN10217-6 parte 6:  Tubos de acero no aliados soldados con autógena del arco sumergido con punto bajo especificado
                                 propiedades de la temperatura

EN10217-7 parte 7:  Tubos del acero inoxidable.


Referencias normativas:
EN 760, materiales consumibles de soldadura - flujos para la soldadura al arco sumergida - clasificación

EN 895, pruebas destructivas en las soldaduras en los materiales metálicos - prueba extensible transversal

EN 910, pruebas destructivas en la soldadura en materiales metálicos - prueba de la curva

EN1321, pruebas destructivas en las soldaduras en los materiales metálicos - macroscópicos y examen microscópico
                de soldaduras

EN10002-1, materiales metálicos - prueba extensible - parte 1:  Método de prueba en la temperatura ambiente

EN10002-5, materiales metálicos - prueba extensible - parte 5:  Método de tesing en la temperatura elevada

EN10020, definiciones y clasificación de grados de acero

EN10021, requisitos de entrega techical generales para el acero y productos del hierro

EN10027-1, sistemas destructivos de aceros - parte 1:  Nombres de acero, símbolos del principio.

EN10027-2, sistemas de la designación para los aceros - parte 2:  Sistemas numéricos.

EN10045-1, materiales metálicos - prueba de impacto de Charpy - parte 1: Método de prueba

EN10052, vocabulario de los términos del tratamiento térmico de productos ferrosos

EN10204, productos metálicos - tipos de documentos de la inspección

Tubos de acero de EN10200, inconsútiles y soldada con autógena - dimensiones y masas por longitud de unidad

EN10233, materiales metálicos - tubos - aplanar la prueba

EN10234, materiales metálicos - tubos - prueba de extensión de la deriva

EN10236, materiales metálicos - tubos - anillos que amplían la prueba

EN10237, materiales metálicos - tubos - prueba extensible del anillo

EN10246-1, prueba no destructiva de la parte de acero 1 de los tubos:  Prueba electromágnetica automática de
                     (excepto el arco sumergido soldado con autógena) tubos de acero ferromagnéticos inconsútiles y soldados con autógena para
                     verificación del leaktightness hidráulico

EN10246-3, Tesing no destructivo de los tubos de acero - parte 3:  Prueba automática de la corriente de Foucault de inconsútil
                     y (excepto sumergido arco-soldado con autógena) tubos de acero soldados con autógena para la detección de imperfecciones.

EN10246-5, prueba no destructiva de los tubos de acero - parte 5: Magnético periférico lleno automático
                     prueba de la salida del transductor/del flujo de inconsútil y soldada con autógena (excepto sumergido arco-soldado con autógena)
                     tubos de acero ferromagnéticos para la detección de imperfecciones longitudinales

EN10246-6, Tesing no destructivo de los tubos de acero - parte 6: Prueba ultrasónica periférica llena automática de
                     tubos de acero inconsútil para la detección de imperfecciones transversales.

EN10247-7, prueba no destructiva de los tubos de acero - parte 7: Prueba ultrasónica periférica llena automática de
                     (excepto el arco sumergido soldado con autógena) tubos de acero inconsútiles y soldados con autógena para la detección de
                     imperfecciones longitudinales.

EN10246-8, prueba no destructiva de los tubos de acero - parte 8: Prueba ultrasónica automática de la soldadura
                     costura de los tubos soldados con autógena eléctricos para la detección de imperfecciones longitudinales.

EN10246-9, prueba no destructiva de los tubos de acero - parte 9: Prueba ultrasónica automática de la soldadura
                     costura de los tubos arco-soldados con autógena sumergidos para la detección de longitudinal y/o
                     imperfecciones transversales.

EN10246-10, prueba no destructiva de los tubos de acero - parte 10: Prueba radiográfica de la soldadura
                       costura de los tubos arco-soldados con autógena fusión automática para la detección de imperfecciones.

EN10246-14, prueba no destructiva de los tubos de acero - parte 14: Prueba ultrasónica automática del
                       (excepto el arco sumergido soldado con autógena) tubos de acero inconsútiles y soldados con autógena para la detección de laminar
                       imperfecciones

EN10246-15, prueba no destructiva de los tubos de acero - parte 15: Prueba ultrasónica automática de la tira/de la placa
                       utilizado en la fabricación de tubos de acero para la detección de imperfecciones laminares

EN10246-16, prueba no destructiva de los tubos de acero - parte 16: Prueba ultrasónica automática del área
                       adyacente a la costura de la soldadura de los tubos de acero soldados con autógena para la detección de imperfecciones laminares

EN10246-17, prueba no destructiva de los tubos de acero - parte 17: Prueba ultrasónica automática de los extremos del tubo
                       de los tubos de acero inconsútiles y soldados con autógena para la detección de imperfecciones laminares

EN10256, prueba no destructiva de los tubos de acero - calificación y capacidad del nivel 1 y del nivel 2
                       Personales del NDT

prEN 102661) Tubos de acero, colocaciones y secciones huecos estructurales - símbolos y definición de los términos para el uso en estándares del producto

EN productos del ISO 377, de acero y de acero - ubicación y preparación de muestras y de muestras para la prueba mecánica (377:1997 del ISO)

producto el prEN 10168 1) - documentos de la inspección - lista de información y de descripción

EN ISO 2566-1, acero - conversión de los valores del alargamiento – parte 1: Carbono y aceros poco aleados (2566-1:1984 del ISO)

ISO 14284, acero e hierro - muestreo y preparación de las muestras para la determinación de la composición química

CR 10260, sistemas para el acero - símbolos adicionales de la designación

CR 10261, estudio circular de IC 11 de la información el ECISS - hierro y acero - de métodos disponibles de análisis químico.
