EN de acero automotriz 10305-3 STKM11 STKM12 de los tubos JIS-G 3445 de Erw que apoya el reposacabezas auto de Seat
Persona de Contacto : Richard SHEN
Número de teléfono : +86-13736164628
WhatsApp : +8613736164628
| Cantidad de orden mínima : | 8 toneladas o 5 toneladas | Precio : | negotiable |
|---|---|---|---|
| Detalles de empaquetado : | En paquetes | Tiempo de entrega : | 5-8 días de las semanas |
| Condiciones de pago : | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Capacidad de la fuente : | 60000tons por año |
| Lugar de origen: | China | Nombre de la marca: | Torich |
|---|---|---|---|
| Certificación: | IS09001 ISO14001 TS16949 | Número de modelo: | JIS G3472 |
|
Información detallada |
|||
| Material: | ES G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, ST | OD: | 12-127m m |
|---|---|---|---|
| longitud: | el 12m máximo | Uso: | tubo de acero de la estructura del automóvil |
| Alta luz: | tubos del acero de carbono de 17.3m m,Tubos del acero de carbono de JIS G3472 STAM390G,Tubos del acero de carbono de los automóviles |
||
Descripción de producto

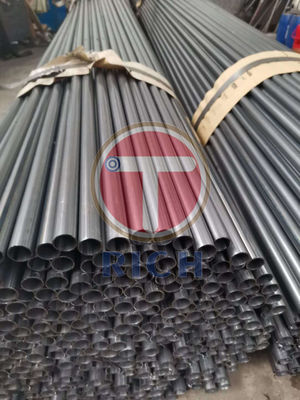

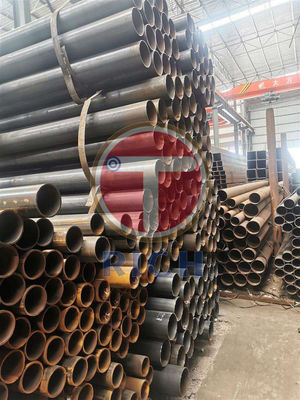

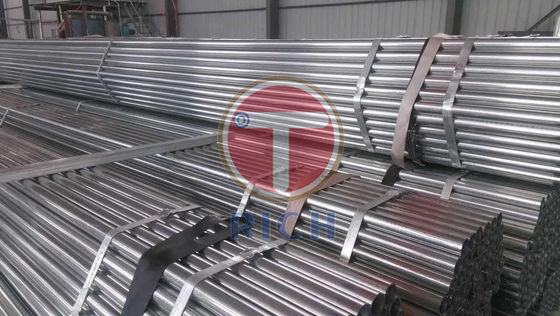

17,3 el grado STAM390G del milímetro 19,1 milímetro JIS G3472 especifica los tubos de acero de carbono de ERW usados para los automóviles
| 機械構造用炭素鋼鋼管 JIS G3445 (STKM) JIS G3472 (STAM) |
航空機 del、 del 家具 del、 del 自動車 del、 del 機械,。 del その他の機械部品用 | ASTM A512 ASTM A513 ASTM A519 |
BS980 BS1717 BS1775 |
DIN2391 DIN2393 Estruendo 2394 |
JIS G3472, este estándar industrial japonés especifica los tubos de acero soldados con autógena de carbono de la resistencia eléctrica (ERW) usados para los automóviles
Diámetro exterior: 15.0m m hasta e including127.0mm
Grueso de pared: 1.0m m hasta e incluir 7.0m m
Uso: Propósitos estructurales del automóvil
Grado: JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, tubo de acero de la estructura del automóvil de STAM 540H ERW
Tabla de acero de la composición química del tubo de la estructura del automóvil de JIS G3472 ERW:
| Grado de acero | Composición química % | ||||
| C | Si | Manganeso | P | S | |
| STAM 290GA | 0,12 máximos. | 0,35 máximos. | 0,60 máximos. | 0,035 máximos. | 0,035 máximos. |
| STAM 290GB | |||||
| STAM 340G | 0,20 máximos. | 0,35 máximos. | 0,60 máximos. | 0,035 máximos. | 0,035 máximos. |
| STAM 390G | 0,25 máximos. | 0,35 máximos. | 0.30~0.90 | 0,035 máximos. | 0,035 máximos. |
| STAM 440G | 0,25 máximos. | 0,35 máximos. | 0.30~0.90 | 0,035 máximos. | 0,035 máximos. |
| STAM 440H | |||||
| STAM 470G | 0,25 máximos. | 0,35 máximos. | 0.30~0.90 | 0,035 máximos. | 0,035 máximos. |
| STAM 470H | |||||
| STAM 500G | 0,30 máximos. | 0,35 máximos. | 0.30~1.00 | 0,035 máximos. | 0,035 máximos. |
| STAM 500H | |||||
| STAM 540H | 0,30 máximos. | 0,35 máximos. | 0.30~1.00 | 0,035 máximos. | 0,035 máximos. |
Tabla de propiedades mecánicas de acero del tubo de la estructura del automóvil de JIS G3472 ERW:
| Grado | Designación | ¿Resistencia a la tensión kgf/? | Fuerza de producción ¿kgf/? |
Muestra de la muestra No.1 del alargamiento el (1)% No.2 | Prueba que señala por medio de luces (2) |
| Tamaño de la porción señalada por medio de luces de la campana (D: fuera del diámetro del tubo) | |||||
| {N?} | {N?} | Dirección longitudinal | |||
| Grado G | STAM 290GA | 30 mínimos. | 18 mínimos. | 40 mínimos. | D 1,25 |
| {294} mínimo. | {177} mínimo. | ||||
| STAM 290GB | 30 mínimos. | 18 mínimos. | 35 mínimos. | D 1,20 | |
| {294} mínimo. | {177} mínimo. | ||||
| STAM 340G | 35 mínimos. | 20 mínimos. | 35 mínimos. | D 1,20 | |
| {343} mínimo. | {196} mínimo. | ||||
| STAM 390G | 40 mínimos. | 24 mínimo. | 30 mínimos. | D 1,20 | |
| {392} mínimo. | {235} mínimo. | ||||
| STAM 440G | 45 mínimos. | 31 mínimos. | 25 mínimos. | D 1,15 | |
| {441} mínimo. | {304} mínimo. | ||||
| STAM 470G | 48 mínimos. | 33 mínimos. | 22 mínimos. | D 1,15 | |
| {471} mínimo. | {324} mínimo. | ||||
| STAM 500G | 51 mínimos. | 36 mínimos. | 18 mínimos. | D 1,15 | |
| {500} mínimo. | {353} mínimo. | ||||
| Grado H | STAM 440H | 45 mínimos. | 36 mínimos. | 20 mínimos. | D 1,15 |
| {441} mínimo. | {353} mínimo. | ||||
| STAM 470H | 48 mínimos. | 42 mínimos. | 18 mínimos. | D 1,10 | |
| {471} mínimo. | {412} mínimo. | ||||
| STAM 500H | 51 mínimos. | 44 mínimos. | 16 mínimos. | D 1,10 | |
| {500} mínimo. | {431} mínimo. | ||||
| STAM 540H | 55 mínimos. | 49 mínimos. | 13 mínimos. | D 1,05 | |
| {539} mínimo. | {481} mínimo. |
Tabla de acero de la dimensión del tubo de JIS G3472:
| Especificado fuera del diámetro. | Grueso de pared especificado (milímetros) | ||||||||||||||
| (milímetro) | 1 | 1,2 | 1,6 | 2 | 2,3 | 2,6 | 2,8 | 2,9 | 3,2 | 3,4 | 3,5 | 4 | 4,5 | 5 | 6 |
| 15,9 | - | 0,435 | 0,564 | 0,686 | - | - | - | - | - | - | - | - | - | - | - |
| 17,3 | - | - | - | 0,755 | 0,851 | - | - | - | - | - | - | - | - | - | - |
| 19,1 | 0,446 | 0,53 | 0,69 | 0,843 | 0,953 | - | - | - | - | - | - | - | - | - | - |
| 22,2 | 0,523 | 0,621 | 0,813 | 0,996 | 1,13 | - | - | - | - | - | - | - | - | - | - |
| 25,4 | - | 0,716 | 0,939 | 1,15 | - | 1,5 | - | 1,61 | - | - | - | - | - | - | - |
| 28,6 | - | 0,811 | 1,07 | 1,31 | - | 1,67 | - | - | - | - | - | - | - | - | - |
| 31,8 | 0,76 | 0,906 | 1,19 | 1,47 | 1,67 | - | - | - | 2,26 | - | - | - | - | - | - |
| 34 | - | - | 1,28 | - | 1,8 | - | - | - | 2,43 | - | - | 2,97 | - | - | - |
| 35 | - | 1 | 1,32 | 1,63 | - | - | 2,22 | 2,32 | - | - | - | - | - | - | - |
| 38,1 | 0,915 | 1,09 | 1,44 | 1,78 | 2,03 | - | - | - | - | - | - | - | - | - | - |
| 42,7 | - | 1,23 | 1,62 | 2,01 | 2,29 | 2,57 | - | - | 3,12 | - | 3,38 | - | - | 4,65 | - |
| 45 | 1,08 | 1,3 | 1,71 | 2,12 | 2,42 | 2,71 | - | 3,01 | 3,3 | - | - | - | 4,49 | 4,93 | 5,77 |
| 47,6 | - | 1,37 | 1,81 | - | 2,57 | - | - | 3,2 | - | - | - | - | - | - | - |
| 48,6 | - | 1,4 | 1,85 | 2,3 | 2,63 | - | - | 3,27 | 3,58 | - | - | - | 4,89 | 5,38 | 6,3 |
| 50,8 | - | 1,47 | 1,94 | 2,41 | 2,75 | 3,08 | 3,31 | 3,43 | - | 3,97 | 4,08 | 4,63 | - | - | 6,63 |
| 54 | - | 1,56 | 2,07 | - | 2,93 | 3,29 | 3,54 | 3,65 | - | 4,24 | 4,36 | 4,95 | - | - | - |
| 57 | - | - | 2,19 | - | 3,1 | 3,48 | 3,74 | 3,87 | 4,25 | 4,49 | 4,62 | - | - | - | - |
| 60,5 | - | - | 2,32 | - | 3,3 | 3,71 | - | 4,12 | 4,52 | - | - | 5,59 | - | - | - |
| 63,5 | - | - | 2,44 | - | - | 3,9 | - | - | - | - | - | - | - | - | - |
| 65 | - | - | 2,5 | - | - | - | - | - | 4,88 | - | 5,31 | - | - | - | - |
| 68,9 | - | - | 2,66 | - | 3,78 | - | - | - | - | - | - | - | - | - | - |
| 70 | - | - | 2,7 | - | - | - | - | - | 5,27 | - | 5,74 | - | - | - | - |
| 75 | - | - | 2,9 | - | 4,12 | 4,63 | - | 5,16 | 5,67 | - | |||||
JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, STAM 540H
