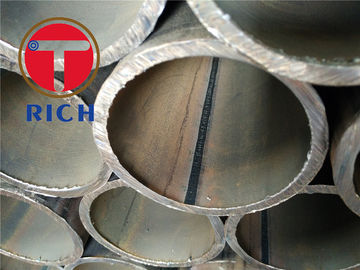

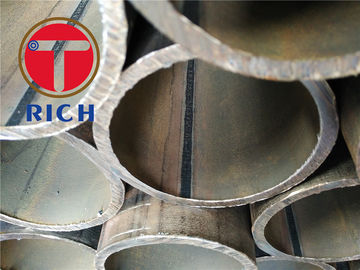

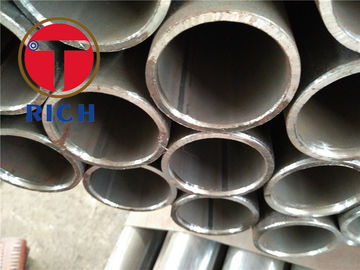

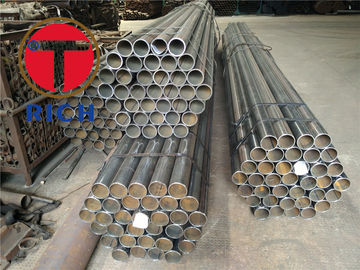

El arco sumergido de P235GH P265GH 16Mo3 soldó con autógena la tubería de acero con acero no- del aliado/de aleación

EN10217-5 P235GH P265GH 16Mo3 Tubos de acero soldados por arco sumergido con acero no aliado y aliado

EN 10217-5 Tubos de acero soldados para fines de presión - Condiciones técnicas de entrega -
Parte cinco:Tubos de acero no aleado y de acero aleado soldados por arco sumergido con propiedades de temperatura elevada especificadas

El material:
Acero completamente muerto, acero fino con un tamaño de grano ferrítico.

Nombres de acero:
De acuerdo con la norma EN10027-1 y la norma CR10260.

Fabricación:
HFWSaldados de alta frecuencia
S.A.U. Arco sumergido soldado - costura longitudinalEl número de unidades
- la costura helicoidal -Las condiciones de producción:

Procedimiento de soldadura:
Prueba e inspección del procedimiento de soldadura para tubos sumergidos y soldados (SAW) son presenciados y aprobados de acuerdo con la norma EN 10217-1

Apariencia y general:
Las zonas de soldadura están libres de grietas, falta de fusión y falta de penetración
Los tubos están libres de defectos de la superficie externa que pueden detectarse mediante un examen visual.

El valor de las emisiones de CO2 es el siguiente:

Los tubos deberán pasar un ensayo hidrostático o un ensayo electromagnético de estanqueidad.

Pruebas no destructivas:

La longitud completa de la costura de soldadura de todos los tubos EW y BW se someterá a un ensayo no destructivo para detectar interferencias longitudinales.

La longitud completa de la costura de soldadura de todos los tubos SAW se someterá a un ensayo no destructivo para detectar las imperfecciones.

Dirección:

La desviación de la rectitud, de cualquier longitud de tubo L, no excederá de 0,0015L.

Las desviaciones de la rectitud en cualquier longitud de un metro no deberán exceder de 3 mm.

Preparación de los extremos:

Los tubos se suministrarán con extremos cuadrados, libres de abrasiones excesivas.

Composición química:

EN10217-1 Parte 1: Tubos de acero no aleado con propiedades especificadas a temperatura ambiente

EN10217-2 Parte 2: Tubos de acero no aleado y de acero aleado soldados eléctricamente con una altura elevada especificada
propiedades de temperatura

En el caso de los vehículos de la categoría N1 y N2Tubos de acero de aleación de grano fino

EN10217-5 Parte 4: Tubos de acero no aleado soldados eléctricamente con baja temperatura especificada
las propiedades

EN10217-5 Parte 5: Tubos de acero no aleado soldados por arco sumergido con baja especificada
propiedades de temperatura

EN10217-6 Parte 6: Tubos de acero no aleado soldados por arco sumergido con baja especificada
propiedades de temperatura

EN10217-7 Parte 7: Tubos de acero inoxidable.


Las referencias normativas:
EN 760, Consumibles de soldadura - Flujos para soldadura por arco sumergido - Clasificación

EN 895, Ensayos destructivos de soldaduras en materiales metálicos - Prueba de tracción transversal

EN 910 Pruebas destructivas de soldadura en materiales metálicos - Prueba de flexión

EN1321, Ensayos destructivos de soldaduras en materiales metálicos - Examen macroscópico y microscópico
de soldadura

EN 10002-1, Materiales metálicos - Ensayos de tracción - Parte 1: Método de ensayo a temperatura ambiente

EN 10002-5 Materiales metálicos - Pruebas de tracción - Parte 5: Método de prueba a temperatura elevada

EN10020, Definiciones y clasificación de los grados de acero

EN10021, Requisitos técnicos generales de entrega para productos de acero y hierro

EN 10027-1, Sistemas destructivos de aceros - Parte 1: Nombres del acero, símbolos principales.

EN10027-2, Sistemas de designación de aceros - Parte 2: Sistemas numéricos.

EN10045-1, Materiales metálicos - Prueba de impacto Charpy - Parte 1: Método de ensayo

EN10052, Vocabulario de términos de tratamiento térmico de productos ferrosos

EN10204, Productos metálicos - Tipos de documentos de inspección

EN10200, Tubos de acero sin costura y soldados - Dimensiones y masas por unidad de longitud

EN 10233, Materiales metálicos - Tubos - Prueba de aplanamiento

EN 10234, Materiales metálicos - Tubos - Prueba de expansión por deriva

EN 10236, Materiales metálicos - Tubos - Prueba de expansión de anillos

EN10237, Materiales metálicos - Tubos - Prueba de resistencia a la tracción en el anillo

EN 10246-1, Pruebas no destructivas de tubos de acero Parte 1: Pruebas electromagnéticas automáticas de tubos de acero
Tubos de acero ferromagnético sin costura y soldados (excepto los soldados por arco sumergido)
verificación de la estanqueidad hidráulica

EN10246-3, Prueba no destructiva de tubos de acero - Parte 3: Prueba automática de corriente de remolino de tubos sin costura
Las demás partidas de los productos de la partida 9404 incluyen:

EN 10246-5 Pruebas no destructivas de tubos de acero - Parte 5: Automática de las periféricas magnéticas completas
ensayo de fugas de transductor/flujo de material sin costura y soldado (excepto soldado por arco sumergido)
con una longitud de más de 20 mm, pero no superior a 40 mm

EN 10246-6, Pruebas no destructivas de tubos de acero - Parte 6: Pruebas ultrasónicas automáticas de los tubos de acero
tubos de acero sin costuras para la detección de imperfecciones transversales.

EN 10247-7, Pruebas no destructivas de tubos de acero - Parte 7: Pruebas ultrasónicas automáticas periféricas completas de
Tubos de acero sin costura y soldados (excepto los soldados por arco sumergido) para la detección de
las imperfecciones longitudinales.

EN 10246-8, Pruebas no destructivas de tubos de acero - Parte 8: Pruebas automáticas por ultrasonido de la soldadura
la costura de tubos soldados eléctricamente para la detección de imperfecciones longitudinales.

EN10246-9, Pruebas no destructivas de tubos de acero - Parte 9: Pruebas automáticas de ultrasonido de la soldadura
con una longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud
las imperfecciones transversales.

EN 10246-10, Pruebas no destructivas de tubos de acero - Parte 10: Pruebas radiográficas de la soldadura
Sección de tubos de fusión automática soldados por arco para la detección de imperfecciones.

EN 10246-14, Pruebas no destructivas de tubos de acero - Parte 14: Pruebas ultrasónicas automáticas de los tubos de acero
Tubos de acero sin costura y soldados (excepto los soldados por arco sumergido) para la detección de laminares
las imperfecciones

EN 10246-15, Pruebas no destructivas de tubos de acero - Parte 15: Pruebas ultrasónicas automáticas de la tira o placa
utilizado en la fabricación de tubos de acero para la detección de imperfecciones laminares

EN 10246-16, Pruebas no destructivas de tubos de acero - Parte 16: Pruebas ultrasónicas automáticas de la zona
adyacente a la costura de soldadura de tubos de acero soldados para la detección de imperfecciones laminares

EN 10246-17, Pruebas no destructivas de tubos de acero - Parte 17: Pruebas ultrasónicas automáticas de los extremos de los tubos
de acero sin costura y de acero soldado para la detección de imperfecciones laminares

EN10256, Pruebas no destructivas de tubos de acero - Calificación y competencia de nivel 1 y nivel 2
Personal de la NDT
