Tubo de acero sin costura ASTM A53 Grado B ST52 y tubo de acero ovalado con dimensión exterior principal de 10-420 mm

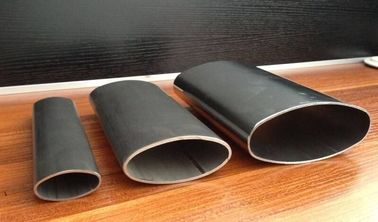

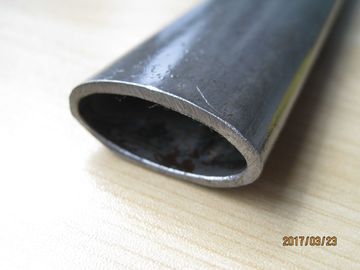

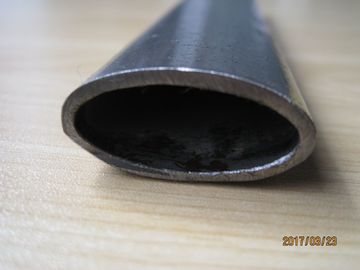

Los tubos ovalados de acero sin soldadura ASTM A53 y DIN 1629 ST35-ST52 son perfiles huecos de acero al carbono fabricados mediante producción de tubos sin soldadura seguida de trefilado en frío controlado, laminado en frío o conformado de perfiles de precisión. Son adecuados para componentes que requieren una menor altura de perfil, mayor rigidez direccional, superficies lisas y un uso más eficiente del espacio de instalación que los tubos redondos convencionales.

Se pueden fabricar perfiles ovalados, elípticos y ovalados de lados planos según los planos del cliente. Los parámetros críticos como el eje mayor, el eje menor, el espesor de la pared, el radio de la esquina, la torsión, la rectitud y la simetría de la sección transversal deben especificarse por separado en la orden de compra.

Se inspeccionan de forma independiente el eje mayor, el eje menor, el espesor de la pared, el radio del perfil y la simetría de la sección. Esto es más fiable que describir un tubo ovalado solo por un diámetro exterior equivalente.

Para ensamblajes de precisión, el plano de compra recomendado debe incluir: Dimensión exterior mayor × dimensión exterior menor × espesor de pared × longitud. El plano también debe definir la desviación admisible del eje mayor, la desviación del eje menor, la torsión, la rectitud y el radio de la esquina o de transición.

Un tubo ovalado tiene diferentes momentos de inercia de área alrededor de sus ejes mayor y menor. Esto permite a los diseñadores orientar el tubo de manera que se obtenga una mayor rigidez en la dirección de carga principal sin aumentar la altura total del perfil.

La rigidez final depende de la geometría completa de la sección y debe verificarse a partir del plano aprobado en lugar de estimarse a partir de un diámetro nominal de tubo redondo.

El trefilado en frío o el conformado de perfiles controlado pueden producir una superficie exterior uniforme adecuada para pintura, recubrimiento en polvo, galvanizado, soldadura y mecanizado posterior. La rugosidad de la superficie y las marcas longitudinales admisibles deben acordarse antes de la producción cuando el tubo se utiliza como componente expuesto.

Se controlan las herramientas de perfilado, la relación de reducción, la lubricación y la secuencia de tratamiento térmico para reducir el adelgazamiento excesivo de la pared en los extremos del eje mayor. El espesor de la pared debe medirse en varias posiciones alrededor de la sección transversal en lugar de en un solo punto.

Se puede seleccionar el tratamiento térmico según el equilibrio requerido entre resistencia, alargamiento, dureza, soldabilidad y rendimiento de conformado. El ST35 o ST45 normalizado se selecciona generalmente para componentes que requieren buena conformación y soldadura, mientras que el ST52 se selecciona cuando se requiere una mayor resistencia estructural.

Los compradores profesionales a menudo encuentran que los proveedores cotizan solo un "diámetro exterior" para un tubo no redondo. Esto es insuficiente para un perfil ovalado.

Cada perfil personalizado se puede controlar utilizando un plano aprobado que identifica:

Este método de inspección reduce la interferencia del ensamblaje y el ajuste inconsistente entre lotes de producción.

ASTM A53 especifica tuberías de acero negras o galvanizadas soldadas y sin soldadura y se basa principalmente en dimensiones de tuberías redondas. ASTM A369 cubre tuberías de pared gruesa forjadas y perforadas para servicio a alta temperatura. Ninguna norma por sí sola define todos los requisitos dimensionales para una sección ovalada conformada en frío.

Por esta razón, los pedidos se pueden gestionar a través de dos requisitos coordinados: Material y propiedades mecánicas según la norma de material seleccionada, y geometría ovalada final, tolerancias, rectitud, torsión, condición de la superficie y longitud según el plano aprobado o la norma de tubo de precisión acordada.

Esto evita una afirmación incorrecta de que una sección ovalada específica de un plano satisface automáticamente todas las disposiciones dimensionales de una norma de tubo redondo.

Se pueden seleccionar pruebas según el proceso de fabricación previsto y la condición de servicio.

• Para ensamblajes soldados, se prioriza la composición química, las propiedades de tracción, la soldabilidad y la limpieza de la superficie.
• Para piezas dobladas, se comprueban el alargamiento, la dureza, el adelgazamiento de la pared y la distorsión de la sección.
• Para piezas estructurales relacionadas con la seguridad, se pueden suministrar ensayos de tracción, ensayos de aplanamiento, ensayos ultrasónicos o de corrientes de Foucault, informes dimensionales y números de lote de calor trazables.

Este plan de inspección evita pruebas innecesarias al tiempo que garantiza que se verifican las características críticas del componente terminado.

El tubo de acero ovalado sin soldadura ST52 se puede utilizar para fabricar un pasamanos protector de cabina de tractor. La sección ovalada proporciona una superficie de agarre cómoda, una menor proyección de la estructura de la cabina y una mayor resistencia a la flexión cuando el eje mayor está orientado en la dirección de carga principal.

Para este producto, el plano de compra debe definir el perfil del tubo, el radio de curvatura, la longitud recta entre curvas, el aplanamiento admisible después de la curvatura, la posición de la junta soldada, el sistema de recubrimiento y las dimensiones finales del accesorio. El tubo también debe ser probado para detectar grietas y adelgazamiento excesivo de la pared después de la curvatura.
