316 304 Tubo Capilar de Acero Inoxidable Estirado en Frío con Espesor de Pared de 0.02–1.00 mm para Aplicaciones de Precisión
Propiedades básicas
Lugar de origen:
Zhejiang, China
Nombre de la marca:
TORICH
Certificación:
ISO9001, ISO14001, TS16949
Número de modelo:
310S
Propiedades comerciales
Cantidad mínima de pedido:
1 tonelada
Precio:
800-1000 USD/Tons
Condiciones de pago:
LC, D/A, D/P, Western Union,
Capacidad de suministro:
60000 toneladas/año
Resumen del producto
316 304 Aguja Micro tubo capilar de acero inoxidable dibujo en frío Tubos capilares de precisión a frío Los tubos capilares de acero inoxidable con agujas 316 y 304 son tubos de precisión a frío diseñados para aplicaciones que requieren un pequeño diámetro exterior, una pared delgada,paso interno ...
Detalles del producto
Resaltar:
Tubo capilar de acero inoxidable 316
,Tubo capilar de acero inoxidable micro
,Tubo capilar frío del dibujo SS
Product:
Tubo capilar de acero inoxidable con microaguja
Material:
Acero inoxidable austenítico
Main Grades:
304, 304L, 316, 316L y 321
Manufacturing Route:
Estirado en frío sin costuras o soldado y rediseñado
Outside Diameter:
0,50–10,00 mm
Wall Thickness:
0,02–1,00 mm
Standard Length:
1–12 m, personalizable
Testing:
Inspección dimensional, pruebas de corrientes parásitas, pruebas hidrostáticas o pruebas de aire baj
Descripción del producto
316 304 Aguja Micro tubo capilar de acero inoxidable dibujo en frío
Tubos capilares de precisión a frío
Los tubos capilares de acero inoxidable con agujas 316 y 304 son tubos de precisión a frío diseñados para aplicaciones que requieren un pequeño diámetro exterior, una pared delgada,paso interno suave y precisión dimensional controlada.
Los tubos pueden fabricarse a partir de huecos sin costuras o de materias primas soldadas y rediseñadas.Se utilizan múltiples pases de extracción en frío para reducir el diámetro y el grosor de la pared y mejorar al mismo tiempo la concentricidad y la calidad de la superficieEl recocido en solución, el alisado, el pulido, la pasivación y el corte de precisión se pueden realizar de acuerdo con la aplicación final.
La producción estándar incluye aceros inoxidables austeníticos 304, 304L, 316, 316L y 321.304 y 316L son los grados más frecuentemente especificadosEl grado final del material, la tolerancia dimensional, el nivel de limpieza y el método de inspección deben indicarse en el dibujo de compra.
Especificaciones del producto
| Punto de trabajo | Especificación disponible |
|---|---|
| Producto | Aguja de micro tubo capilar de acero inoxidable |
| El material | Acero inoxidable austenítico |
| Grados principales | 304, 304L, 316, 316L y 321 |
| Designaciones de la UNS | S30400, S30403, S31600, S31603, S32100 y otros |
| Ruta de fabricación | Las demás piezas de acero o de acero |
| Diámetro exterior | 0.50-10.00 mm |
| espesor de la pared | 0.02-1.00 mm |
| Duración estándar | 1 a 12 m, personalizable |
| Duración del corte de precisión | Disponible longitud cortas personalizadas |
| Tolerancia estándar de la DO | Normalmente ± 0,05 mm |
| Tolerancia de OD de precisión | Hasta ±0,01 mm para los rangos de diámetros seleccionados |
| Tolerancia del espesor de la pared | Normalmente ±0,02 mm o según el dibujo |
| Tolerancia de la longitud del corte | Normalmente ±0,50 mm; tolerancias más restrictivas por acuerdo |
| La rectitud | Normalmente ≤ 1,0 mm por 1000 mm |
| Ovalación | Controlado dentro de la tolerancia OD acordada |
| Condición de la superficie | Las demás partidas de las demás partidas de las demás partidas de las demás partidas de las demás partidas de las demás partidas |
| Superficie interna | Revestimiento tirado en frío o acabado pulido especificado |
| Tratamiento térmico | Solución recocida y enfriada rápidamente |
| Condición de entrega | Las demás piezas de acero o de acero |
| Condición final | Las demás piezas de acero o de acero |
| Pruebas | Inspección dimensional, ensayo de corriente de remolino, ensayo hidrostático o ensayo aire-bajo el agua |
| Documentación | Disponible el certificado de inspección EN 10204 3.1 |
Las tolerancias indicadas son rangos de capacidad de fabricación y no valores universales para cada combinación de diámetro y espesor de pared.Las tolerancias finales deben confirmarse después de revisar el tamaño del tubo., longitud, estado del material y método de inspección.
Características clave
- Micro dimensiones controladas:El dibujo en frío permite una reducción progresiva de las dimensiones del tubo con tolerancias de precisión
- Mejora de la concentración del taladro:Relación mejorada entre el diámetro exterior y el orificio interno para un rendimiento constante
- Pasaje interno suave:Pasado interno continuo sin escala, con limpieza y pulido opcionales
- Capacidad de pared delgada:espesores de pared inferiores a 0,02 mm para productos seleccionados de micro diámetro
- Estructura resistente a la corrosión:Calidades de acero inoxidable austenítico que proporcionan una excelente resistencia a la corrosión
- Opciones de resistencia de trabajo en frío:Disponible en soluciones recocidas o trabajadas en frío para diferentes aplicaciones
Proceso de fabricación
La vía de producción típica consiste en:
- Preparación de tubos huecos o de tubos madre soldados
- Dibujo en frío a través de matrices de precisión
- Desengrasamiento y recocido intermedios cuando sea necesario
- Reducción repetida del diámetro y de la pared
- Anulación de la solución final o dibujo duro controlado
- Direccionamiento y dimensionamiento de precisión
- Limpieza, pulido o pasivación de superficies
- Corte y preparación de acabados de precisión
- Inspección dimensional y no destructiva
- Limpieza final y embalaje protector
Garantizar la calidad
Nuestro proceso de inspección completo incluye:
- Verificación de la composición química
- Pruebas de tracción y dureza, en su caso
- Mediciones dimensionales completas
- Evaluación de la calidad de la superficie
- Métodos de ensayo no destructivos
- Inspección de limpieza
- Identificación positiva del material
Datos técnicos
Composición química
| Grado | El SNU | C max. | El Sr. Max. | Si Max. | P max. | Es el máximo. | Crónica | ¿ Qué? | ¿ Qué pasa? | No más. | Las demás |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TP304 | S30400: el uso de la tecnología | 0.080 | 2.00 | 1.00 | 0.045 | 0.030 | 18.0 a 20.0 | 8.0 a 11.0 | - ¿Qué quieres decir? | 0.10 | - ¿Qué quieres decir? |
| TP304L | S30403 | 0.035 | 2.00 | 1.00 | 0.045 | 0.030 | 18.0 a 20.0 | 8.0 a 12.0 | - ¿Qué quieres decir? | 0.10 | - ¿Qué quieres decir? |
| TP316 | S31600 | 0.080 | 2.00 | 1.00 | 0.045 | 0.030 | 16.0 a 18.0 | 10.0 a 14.0 | 2.00-3. ¿Qué quieres decir?00 | 0.10 | - ¿Qué quieres decir? |
| TP316L | S31603 | 0.035 | 2.00 | 1.00 | 0.045 | 0.030 | 16.0 a 18.0 | 10.0 a 14.0 | 2.00-3. ¿Qué quieres decir?00 | 0.10 | - ¿Qué quieres decir? |
| TP321 | S32100 | 0.080 | 2.00 | 1.00 | 0.045 | 0.030 | 17.0 a 19.0 | 9.0 a 12.0 | - ¿Qué quieres decir? | 0.10 | Ti: mínimo 5 × C, máximo 0.70 |
Propiedades mecánicas
| Grado | Resistencia a la tracción Min. | 00,2% de fuerza de rendimiento Min. | Elongación Min. | Dureza máxima |
|---|---|---|---|---|
| TP304 | 515 MPa | 205 MPa | El 35% | 90 HRB |
| TP304L | 485 MPa | 170 MPa | El 35% | 90 HRB |
| TP316 | 515 MPa | 205 MPa | El 35% | 90 HRB |
| TP316L | 485 MPa | 170 MPa | El 35% | 90 HRB |
| TP321 | 515 MPa | 205 MPa | El 35% | 90 HRB |
Preguntas frecuentes
P: ¿Es usted una empresa comercial o un fabricante?
R: Fabricante, también puede hacer comercio.
P: ¿Cuánto dura su plazo de entrega?
R: En términos generales, son 10-15 días si las mercancías están en stock, o son 30-40 días si las mercancías no están en stock, según la cantidad.
P: ¿Proporciona muestras? ¿Es gratis o extra?
R: Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
P: ¿Cuáles son sus términos de pago?
R: Pago ≤ 2000USD, 100% por adelantado. Pago ≥ 2000USD, 30% T/T por adelantado, saldo antes del envío. Si tiene otra pregunta, no dude en ponerse en contacto conmigo.

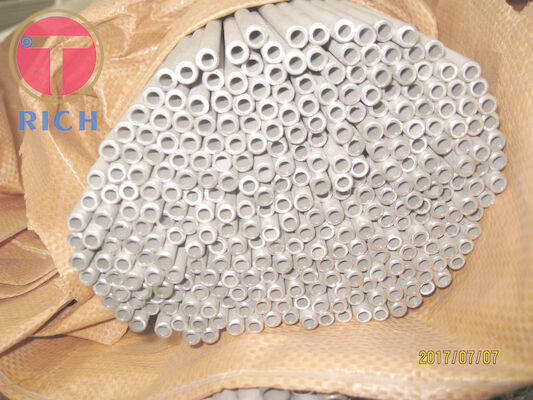

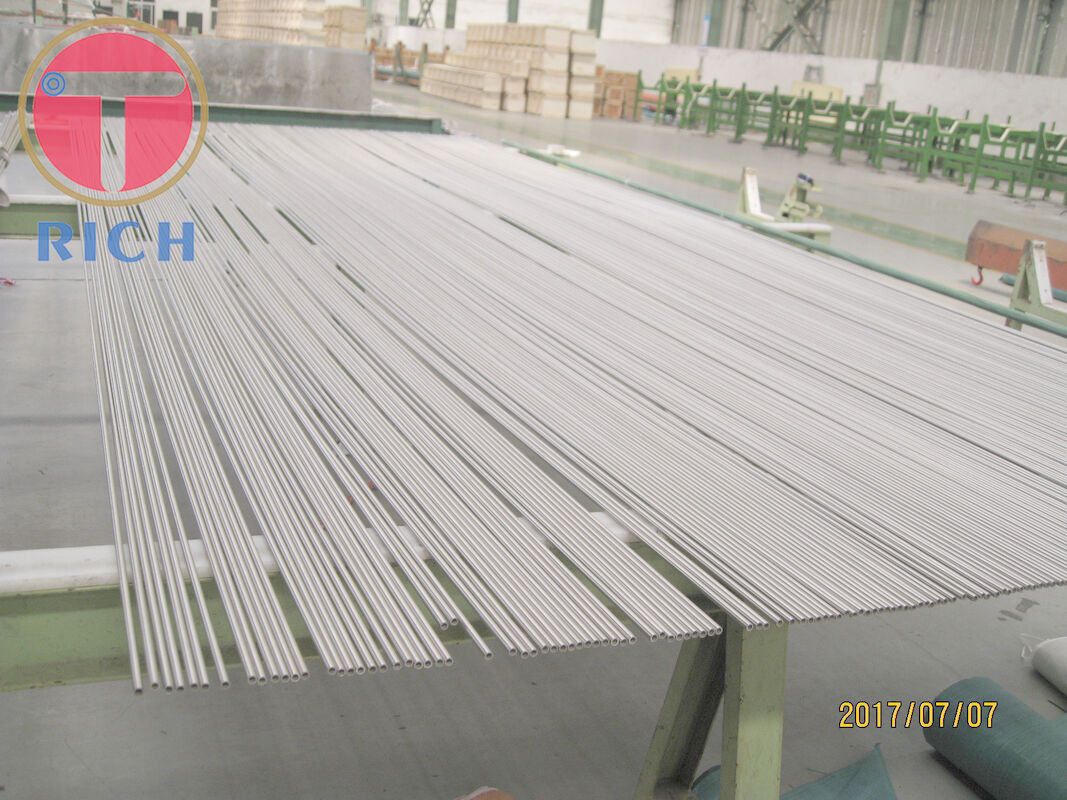

Galería de productos
