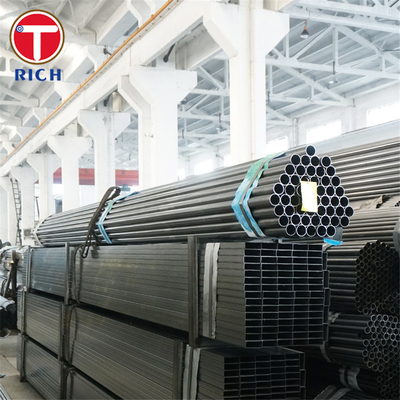

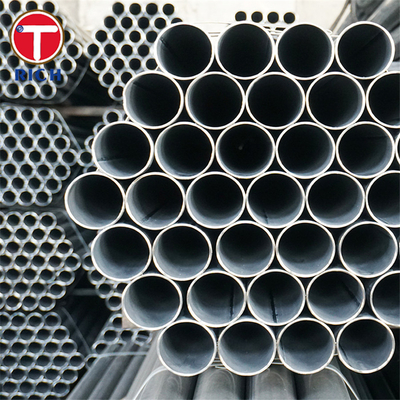

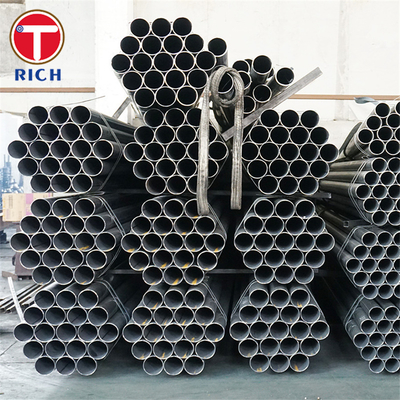

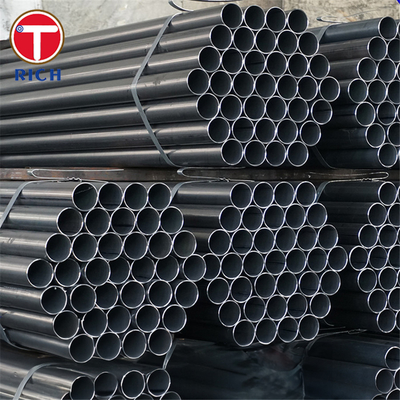

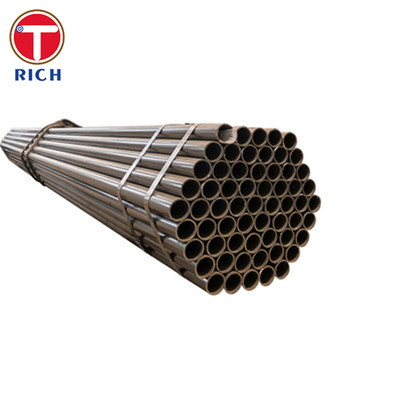

Tubo de acero soldado de precisión laminado en frío GB/T 31315-2014 Q195 con dimensiones personalizables para estructuras mecánicas
Detalles del producto
tubo redondo de precisión de acero suave
,Tubos de metal de precisión
,tubo de acero inconsútil de la precisión
GB/T 31315 Q195 tubo de acero soldado de precisión laminado en frío es un tubo mecánico de tamaño en frío diseñado para aplicaciones que requieren un control dimensional más estricto, superficies más limpias,y formabilidad superior en comparación con el tubo estructural ERW ordinario. Regido por la norma GB/T 31315-2014, este producto cubre tubos de acero soldados de precisión tirados en frío o laminados en frío para maquinaria, vehículos, muebles y aplicaciones de ingeniería general.Q195 es una de las designaciones especificadas de acero con la química referida a GB/T 700.
| Punto de trabajo | Descripción |
|---|---|
| El material | Acero estructural de carbono |
| Estándar | Se aplicarán las disposiciones siguientes: |
| Grado | Q195 |
| Diámetro exterior | Personalización de acuerdo con el dibujo y la clase de tolerancia |
| espesor de la pared | Personalización de acuerdo con el dibujo y la clase de tolerancia |
| Duración | 1 a 12 m, personalizable |
| Rango de tolerancia | Tal y como se acuerda en los requisitos de tolerancia dimensional de la norma GB/T 31315; las irregularidades de no redondez y de espesor de pared no deberán exceder del 80% de la tolerancia respectiva. |
| La rectitud | ≤ 1,5 mm/m; para OD > 16 mm, curvatura a toda la longitud ≤ 0,1% de la longitud total |
| Condición de la superficie | Superficie laminada en frío/tirada en frío; superficies interiores y exteriores lisas; película de fosfato y lubricante permitida en el suministro terminado en frío; película de óxido permitida después de tratamiento térmico si no está suelta |
| Tratamiento térmico | +C acabado en frío duro, +LC acabado en frío blando, +SR aliviado, +A recocido, +N normalizado |
-
Química de Q195 de bajo contenido de carbono para el moldeado y la soldadura
El Q195 es un acero estructural de carbono suave con C ≤ 0,12%, Si ≤ 0,30%, Mn ≤ 0,50%, que proporciona una alta plasticidad, una excelente soldabilidad y un comportamiento de formación en frío confiable para mangas, soportes, bujes,marcos de muebles, y componentes mecánicos ligeros.
-
Geometría de precisión para piezas de montaje
GB/T 31315 es una norma de tubos de precisión que controla la geometría del tubo, la curvatura, la condición de la superficie y la consistencia dimensional para aplicaciones en las que el tubo ERW normal es demasiado grueso para el mecanizado,el telescopio, presionando o deslizándose.
-
Calidad de superficie controlada
La norma requiere superficies internas y externas lisas, con agujeros, arañazos y marcas menores locales limitadas a una profundidad máxima de 0,08 mm.mientras que el grosor de la pared restante debe permanecer por encima de la tolerancia mínima permitidaEsto es crucial para las piezas que se doblarán, revestirán, pintarán o ensamblarán directamente.
-
Base mecánica adecuada para estructuras ligeras
Q195 proporciona generalmente una resistencia al rendimiento ≥ 195 MPa, una resistencia a la tracción de 315-430 MPa y un alargamiento ≥ 33% para los productos de referencia de sección pequeña,haciendo que sea adecuado cuando la formabilidad es más importante que la alta capacidad de carga.
-
Diferencia con el tubo ERW ordinario
La diferencia clave es la norma de ejecución. GB/T 31315 está escrito específicamente para tubos de acero soldados de precisión tirados en frío o laminados en frío para uso mecánico y automotriz,con requisitos de exactitud dimensional, curvatura, acabado de la superficie y inspección.
-
Control de la fiabilidad de la zona de soldadura
GB/T 31315 hace referencia a GB/T 7735-2004 pruebas de corriente de remolino e incluye pruebas de aplanamiento y de expansión de la deriva en su marco de inspección.,ensayos de tracción, aplanamiento, encendido, NDT, inspección de superficies y verificación de dimensiones.
-
Optimizado para el procesamiento de aguas residuales
Los compradores profesionales priorizan la química estable, la rectitud y la calidad de la superficie.1% de la longitud completa para la OD superior a 16 mm, y un límite de profundidad de defecto de superficie local de 0,08 mm, lo que reduce el trabajo de reelaboración durante el corte, el montaje de los accesorios, la flexión y el recubrimiento.
| Sistema estándar | Referencia |
|---|---|
| Gran Bretaña | GB/T 31315-2014 -- Tubos de acero soldados de precisión, tirados en frío o laminados en frío, para estructuras mecánicas; la química de Q195 se refiere a GB/T 700 |
| Las normas ASTM | ASTM A513 -- Tubos mecánicos de carbono y aleaciones soldados; comúnmente utilizados como referencia de los tubos mecánicos más cercanos de América del Norte |
| En el caso de los | EN 10305-3 -- Tubos de acero soldados en frío para aplicaciones de precisión |
| El GOST | GOST 9567 -- Tubos de acero de precisión; comúnmente utilizados como referencia de los tubos de precisión rusos más cercanos |
| El JIS | JIS G3445 -- Tubos de acero al carbono para usos estructurales de máquinas |
Sillón de guía para asientos de automóviles-- El tubo soldado de precisión Q195 es adecuado para las mangas de guía de asiento de carga ligera y piezas mecánicas similares formadas donde la rectitud, la soldabilidad,y el diámetro exterior constante son más importantes que la alta resistencia estructuralEsto se alinea con los campos previstos de la norma de maquinaria, vehículos, muebles y fabricación de ingeniería general.
| Grado | Referencia estándar | C máximo % | Si máximo % | Mn máximo % | P max % | S máximo % |
|---|---|---|---|---|---|---|
| Q195 | GB/T 700 | 0.12 | 0.30 | 0.50 | 0.035 | 0.040 |
| No se incluyen en el anexo. | GB/T 700 | 0.15 | 0.35 | 1.20 | 0.045 | 0.050 |
| No se puede obtener más que: | GB/T 700 | 0.20 | 0.35 | 1.40 | 0.045 | 0.045 |
| No se incluyen en el anexo. | GB/T 700 | 0.21 | 0.35 | 1.50 | 0.045 | 0.045 |
| No se incluyen en la lista. | Se aplicará el procedimiento siguiente: | 0.20 | 0.50 | 1.70 | 0.035 | 0.035 |
| Grado | espesor de referencia | Fuerza de rendimiento min MPa | Resistencia a la tracción MPa | Elongación min % |
|---|---|---|---|---|
| Q195 | ≤ 16 mm | 195 | 315 a 430 | 33 |
| No se incluyen en el anexo. | ≤ 16 mm | 215 | 335 a 450 | 31 |
| No se puede obtener más que: | ≤ 16 mm | 235 | 370 a 500 | 26 |
| No se incluyen en el anexo. | ≤ 16 mm | 275 | 410 a 540 | 22 |
| No se incluyen en la lista. | ≤ 16 mm | 345 | 470 a 630 años | 20 |
-
