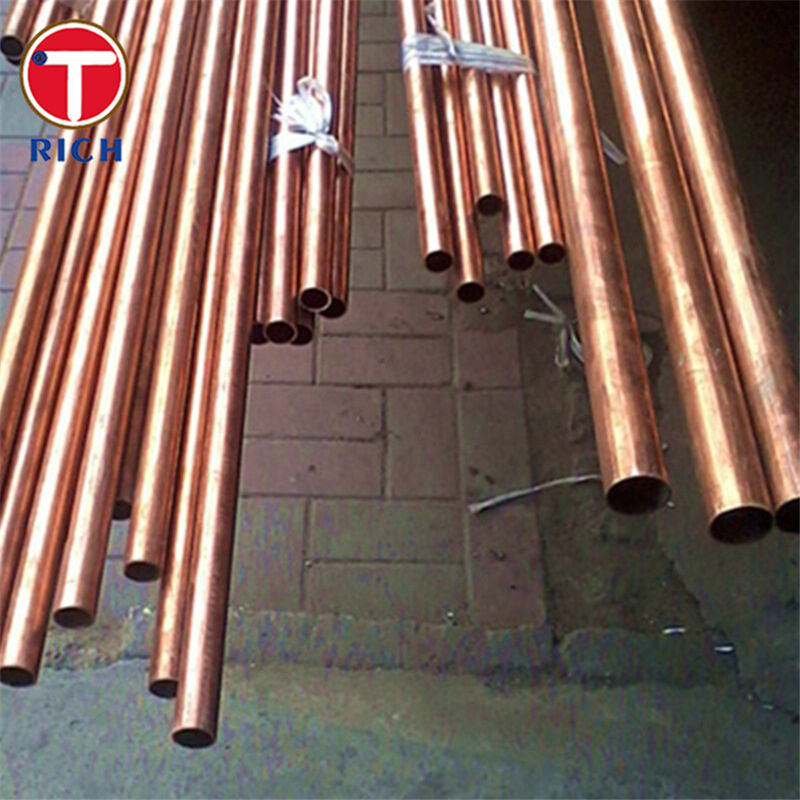

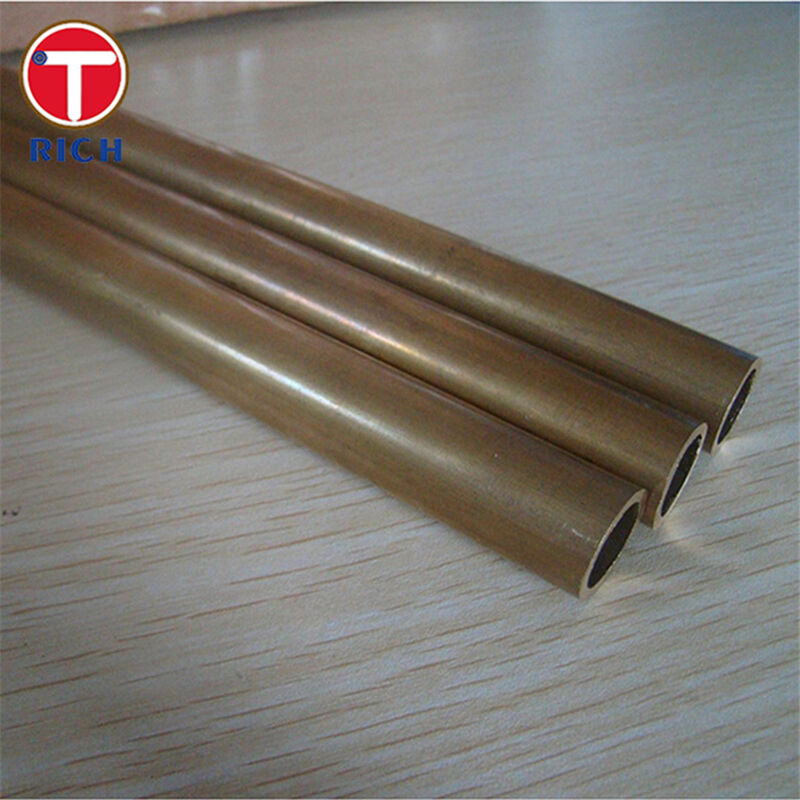

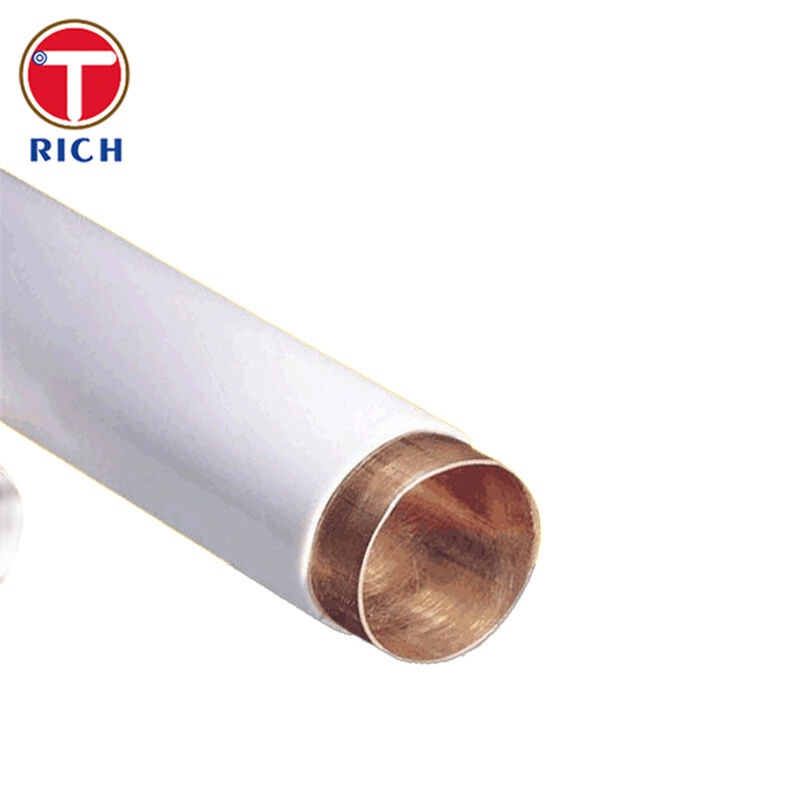

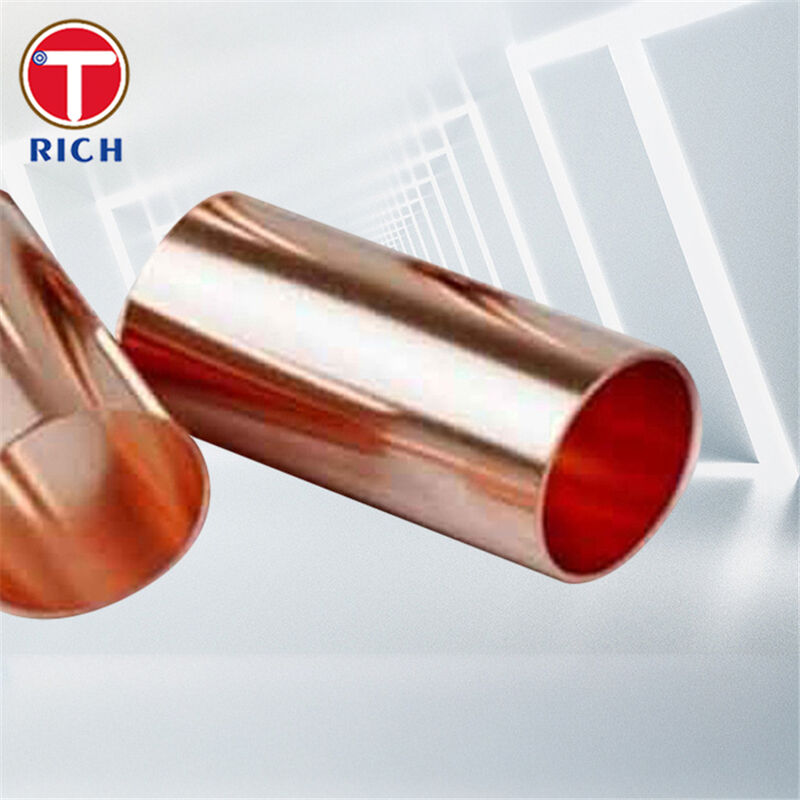

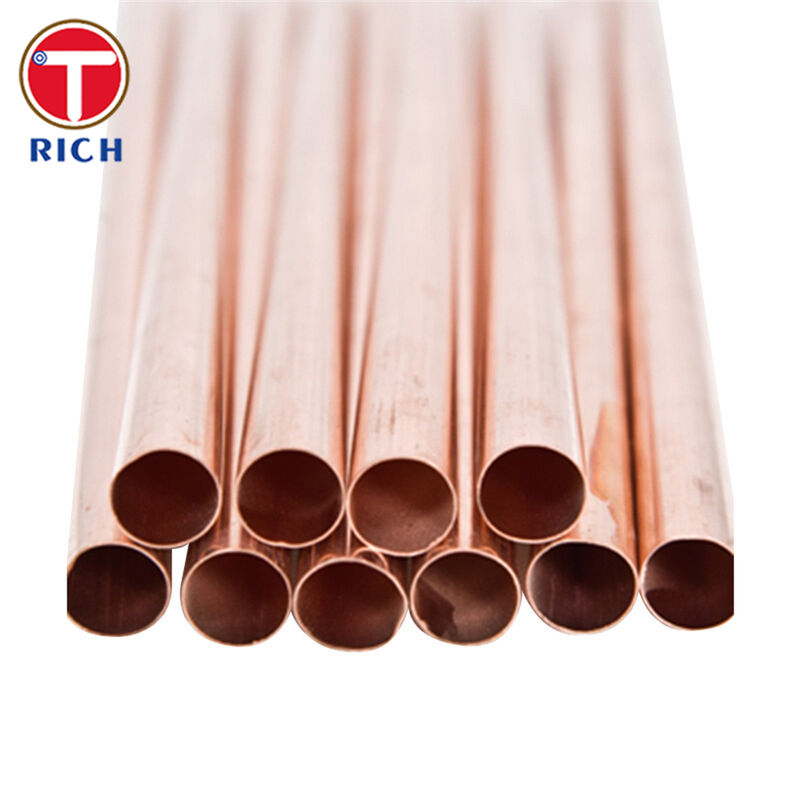

Tubo de aleación de cobre de alta calidad para el rastreo de vapor

Descripción del material

El tubo de aleación de cobre ASTM B75 C12200 es un tubo sin costuras,tubo de cobre desoxidado por fósforo (Cu-DHP) tirado en frío diseñado para servicios de ingeniería general y particularmente adecuado para el rastreo de vapor y líneas de vapor de baja a media temperatura.

La aleación (UNS C12200 / Cu-DHP) combina:

• Muy alta pureza de cobre (≥ 99,9% Cu, incluido el Ag) con 0,015 ∼ 0,040% de fósforo como desoxidante, lo que garantiza una resistencia a la fragilidad del hidrógeno y una buena soldabilidad.

• Excelente conductividad térmica y buena resistencia a la corrosión en ambientes típicos de vapor y condensado.

Esto lo convierte en una opción robusta y económica para el rastreo de vapor de tuberías de proceso, válvulas, instrumentos y equipos auxiliares.

Especificaciones

Grado y estándar

• Material: Cobre desoxidado con fósforo, con alto residuo de P (Cu-DHP)

• En el caso de las empresas de seguros, el importe de la ayuda será igual al importe de la ayuda.

• Forma del producto: tubo de cobre sin costuras

• Norma de referencia: ASTM B75 / B75M ¢ Tubo de cobre sin costuras

Designaciones equivalentes (para referencia)

• En el caso de los productos de la categoría N1 y N2, se aplicará el método de ensayo de los productos de la categoría N2.

• JIS: C1220 (C1220T para el tubo)

• GB: TP2 (tubo de cobre desoxidado con fósforo)

• GOST: cobre desoxidado de tipo M1Ф utilizado en tubos de cobre GOST 617

Proceso de fabricación

• Tubos sin costura, trabajados en caliente y tirados en frío

• Se suministra:

  • En el caso de los productos de la partida 3 del anexo I, el artículo 2 del Reglamento (CE) n.o 1272/2008 se sustituye por el siguiente:

  • Las demás partidas de los artículos de la partida 85

Dimensiones típicas para el rastreo de vapor
(Depende del diseño; a continuación se presentan los tamaños comunes de los trazadores)

• Diámetro exterior (OD): 3/8" (9,52 mm), 1/2" (12,7 mm) comúnmente utilizado; 1/4" ′′7/8" OD disponible

• espesor de pared: típicamente 0,9 ∼1,2 mm para tubos de trazado OD de 3/8" ∼1/2"

• Duración:

  • Las bobinas de enrollamiento nivelado: hasta 50-150 m por bobina (típica)

  • Longitudes rectas: 3 ∼6 m estándar; personalizado a petición

Condición de entrega y acabado

• Temperatura: se prefiere el O60 (anillado blando) para el trazado de vapor debido a su fácil flexión; los temperados duros (H55/H80 etc.) están disponibles cuando se requiere una mayor resistencia.

• Las demás partes de las piezas:

• Superficie: óxido limpio, brillante o ligero, limpieza interna controlada para el servicio de vapor y condensado

Principales características

1. Optimizado para las temperaturas de localización de vapor

   • El tubo de cobre C12200 bajo ASTM B75 se utiliza ampliamente en líneas de fluidos y vapor y conserva la resistencia a temperaturas elevadas típicas del servicio de vapor de baja y media presión.

2. Excelente conductividad térmica

   • La alta conductividad térmica (alrededor de 196 W/m·K) permite una transferencia de calor eficiente del vapor a la línea de trazado, reduciendo el número de trazadores y el consumo de vapor.

3. Resistencia a la fragilidad del hidrógeno

   • La desoxidación del fósforo reduce al mínimo el oxígeno disuelto y previene la fragilidad del vapor (enfermedad del hidrógeno), un requisito clave para el cobre en el servicio caliente y húmedo.

4. Fuerte resistencia a la corrosión en vapor/condensado

   • Las aleaciones C12200 y Cu-DHP afines muestran una muy buena resistencia a la corrosión general y a las fosas en agua, vapor y muchas atmósferas industriales, lo que permite una larga vida útil en líneas de vapor y marcadores.

5. Fácil de doblar, formar y unir

   • Las excelentes características de procesamiento en frío y de soldadura permiten curvas de radio estrecho, enrollamiento alrededor del tubo de proceso y uniones confiables (arreglos de soldadura, soldadura y compresión).

6. Calidad estandarizada probada

   • La norma ASTM B75 especifica los ensayos mecánicos, los ensayos de fragilidad del hidrógeno, los ensayos de expansión y los ensayos no destructivos (corriente de remolino / presión) para los tubos de cobre, asegurando una calidad consistente y rastreable.

7. Costo-eficaz frente al inoxidable para condiciones moderadas

   • Para muchos diseños, se recomienda el tubo trazador de cobre para el servicio de vapor hasta unos 400 ° F (204 ° C) cuando sea compatible con el medio, ofreciendo un menor costo de material e instalación que el acero inoxidable.

Nuestras ventajas

Sobre la base de preguntas comunes de los ingenieros y compradores de tubos de rastreo de vapor, aquí está cómo este producto y nuestro enfoque de suministro abordan las preocupaciones clave:

1¿Es el cobre realmente adecuado para mi temperatura y presión de detección de vapor?

• Las pautas de ingeniería indican que los tubos de cobre son adecuados cuando la temperatura del vapor saturado no excede aproximadamente los 400 ° F (204 ° C) y cuando el proceso o el entorno no es agresivamente corrosivo.

• Nuestros tubos C12200 se suministran en espesores de pared seleccionados de acuerdo con su presión de diseño y los códigos de tubería aplicables;las paredes más pesadas pueden proporcionarse para ciclos térmicos más severos, según lo recomendado por los documentos de mejores prácticas de rastreo de vapor..

Lo que ofrecemos

• Revisión de la aplicación (presión de vapor, temperatura, medio, ambiente) y orientación sobre cuándo el cobre C12200 es ideal y cuándo el tubo trazador de acero inoxidable 316L es una mejor opción.

• Selección de espesor de pared y documentación para alinearse con sus estándares internos y especificaciones del proyecto.

2¿Qué pasa con la limpieza de la corrosión y el condensado?

Las guías de diseño señalan que el cobre es económico, pero los productos de corrosión pueden contaminar las trampas e instrumentos si la química del agua es pobre.

Nuestro enfoque

• Suministramos C12200 a partir de hidróxido de hidrógeno de química controlada con muy bajos niveles de impurezas y un servicio probado en sistemas de vapor, agua e intercambio de calor.

• A petición, podemos proporcionar:

  • Tubos prelimpiados/limpiados internamente para sistemas críticos de vapor/condensado

  • Guía sobre la compatibilidad con su programa de tratamiento de condensado

  • Soluciones alternativas de trazador 316L para servicios altamente corrosivos o contaminados

3¿Cómo sé si el tubo cumple con los requisitos de ASTM B75 y de la certificación de calidad del proyecto?

La norma ASTM B75/B75M define requisitos estrictos para la química, las propiedades mecánicas, las pruebas de expansión, las pruebas de fragilidad del hidrógeno y las pruebas no destructivas de los tubos de cobre sin costuras.

Lo que ofrecemos

• Informes de ensayo de materiales (EN 10204 3.1) que incluyen:

  • Análisis químico (Cu, P y residuos)

  • Resultados del ensayo de tracción y dureza

  • Pruebas de expansión/aplanamiento según sea necesario

  • Pruebas de corriente de remolino o hidrostáticas/neumáticas, cuando se especifique

• Trazabilidad completa por calor, bobina y paquete, además de embalaje y marcado alineados con las especificaciones ASTM / del cliente.

4¿Puedo obtener tubos trazadores en bobinas largas y con un rendimiento de flexión fiable?

Las pautas de diseño de rastreo de vapor enfatizan el uso de 3/8 "y 1/2" OD de cobre o tubo inoxidable en largas carreras continuas para una instalación eficiente.

Nuestras ventajas aquí

• Las bobinas C12200 suavemente recocidas con una excelente ductilidad (tipo de resistencia a la tracción O60 de 220-260 MPa con un alargamiento ≥ 40%) permiten envolturas ajustadas alrededor de las líneas de proceso sin arrugas.

• Las bobinas de cuerda nivelada minimizan las juntas y los puntos de fuga, reduciendo el tiempo de instalación y el riesgo de mantenimiento.

5¿Qué pasa si necesito calificaciones equivalentes para proyectos con múltiples estándares?

Los proyectos globales a menudo mezclan la documentación ASTM, EN, JIS, GB y GOST. Cu-DHP / C12200 tiene referencias cruzadas bien establecidas a CW024A, C1220 y TP2 y a los cobre de tipo M1F ruso.

Nosotros apoyamos

• Mapeo transversal de normas (ASTM ¥ EN ¥ JIS ¥ GB ¥ GOST) en las hojas de datos y certificados

• Marcado de tipo mixto si su documentación requiere tanto la designación UNS como la designación local

Composición química

Propiedades mecánicas

Normas aplicables

Las demás partidas

• Las especificaciones de las partidas 1 a 5 se aplican a las partidas 1 a 6 del presente anexo.

• ASTM B280 Tubo de cobre sin costuras para aire acondicionado y refrigeración (C12200).

• ASTM B111 Tubos de condensador y intercambiador de calor sin costuras de cobre y aleación de cobre.

EN (Europa)

• En la norma EN 12449 se incluye el cobre y las aleaciones de cobre. Los tubos redondos sin costuras para uso general (Cu-DHP, CW024A).

• EN 13600 / EN 1057 Normas adicionales de tubos de cobre para aplicaciones eléctricas y de fontanería.

Gran Bretaña (China)

• GB/T 5231 ¢ Denominación y composición química del cobre forjado y de las aleaciones de cobre (TP2).

• GB/T 1527 ¢ Tubo de cobre y aleaciones de cobre.

• GB/T 18033 Tubos de agua y gas de cobre sin costuras.

JIS (Japón)

• JIS H3300 ¢ Tubos y tubos sin costuras de cobre y aleación de cobre (incluye C1220T).

GOST (Rusia / CEI)

• GOST 617-2006 ?? Tubos redondos de cobre y latón de uso general Condiciones técnicas (aplicables a los tubos de cobre como el tipo M1/M1Ф).

Áreas de aplicación

Áreas de aplicación generales

Gracias a su alta conductividad térmica, buena resistencia a la corrosión y excelente formabilidad, los tubos C12200 / Cu-DHP se utilizan ampliamente en:

• Rastreamiento de vapor y líneas de vapor

• Los demás aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos

• Tubos de climatización y refrigeración

• Distribución de agua caliente y fría

• Tubos de plantas químicas y de procesos (medios no agresivos)

Utilizaciones específicas en sistemas de localización y detección de vapor

1. Trazabilidad del vapor de las tuberías de proceso

2. Líneas de vapor para la distribución de servicios públicos

3. Valvas, instrumentos y equipos auxiliares

4. Aplicaciones para intercambiadores de calor y bobinas

5. Servicios de construcción y uso de vapor HVAC
