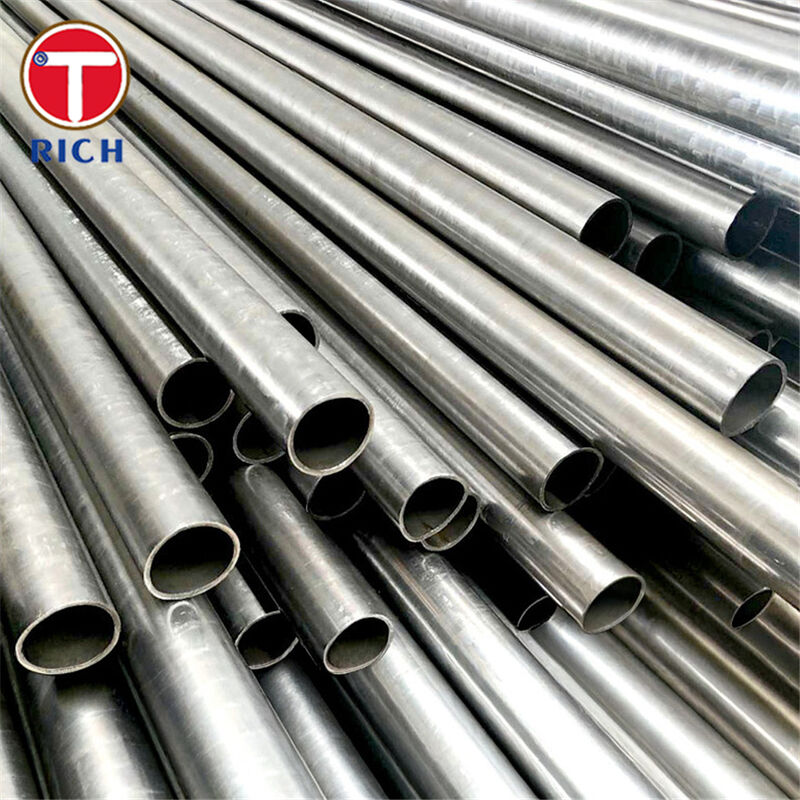

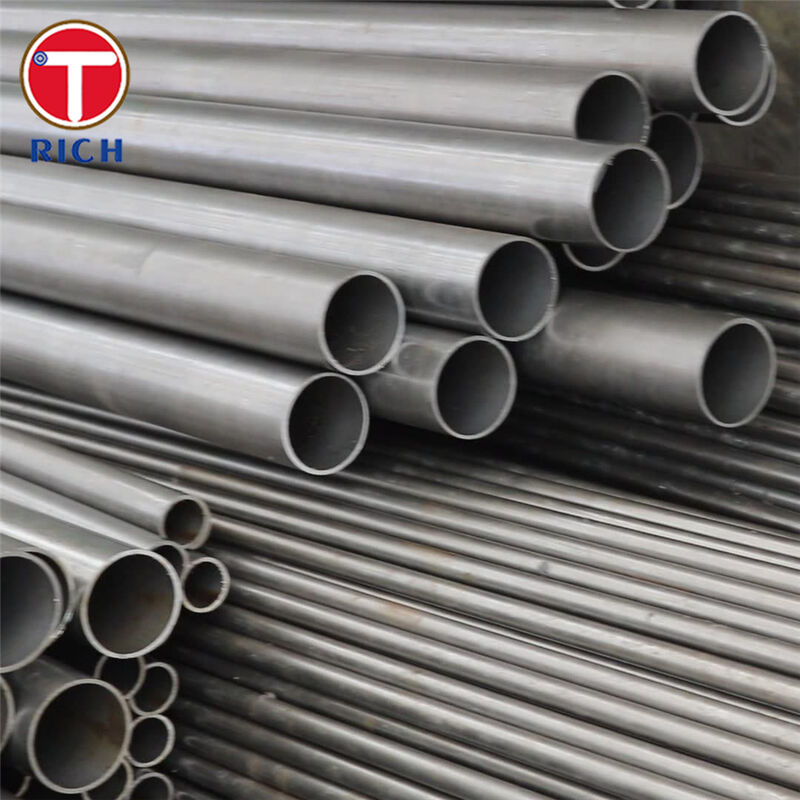

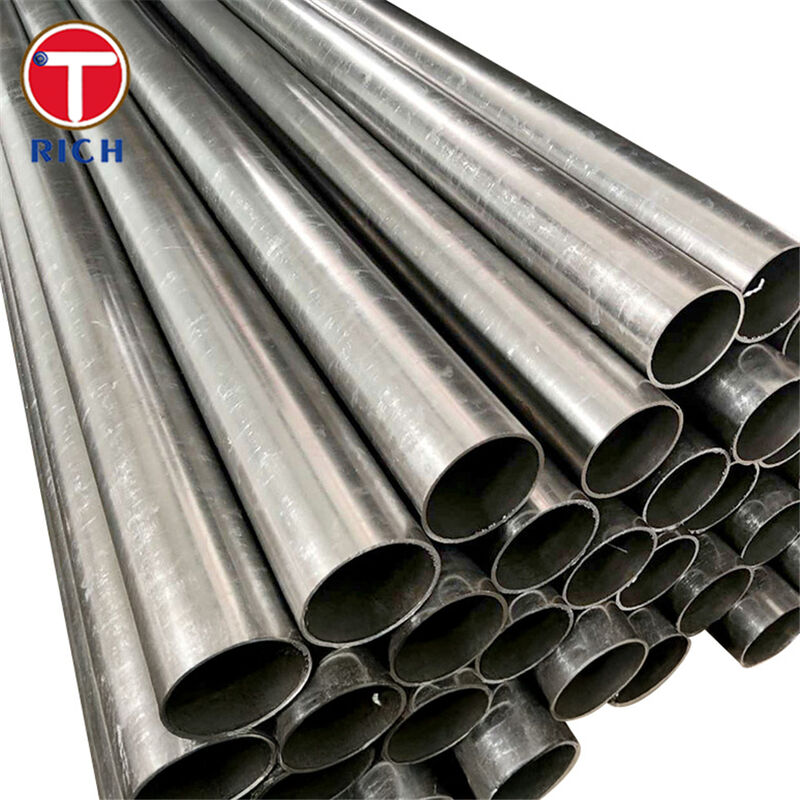

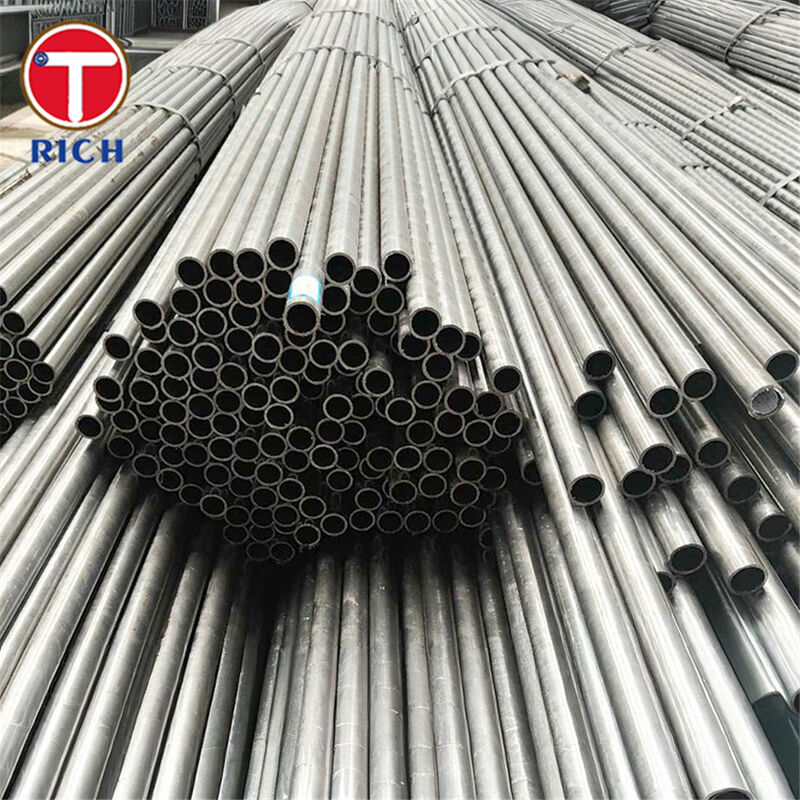

Este producto es untubo de acero sin costuras de precisión de pequeño diámetro, laminado en frío (o tirado en frío)diseñados para piezas mecánicas de gran demanda, especialmente cuandoresistencia a la fatiga, resistencia al desgaste, estabilidad dimensional y microstructura consistenteson críticos.

Se produce típicamente en dos familias de materiales:

• Aceros de rodamiento de endurecimiento transversal(100Cr6, 100CrMn6): aceros de cromo de alto contenido de carbono diseñados para una vida útil de fatiga por contacto de laminación, con microestructura controlada y expectativas de limpieza para aplicaciones de rodamientos.

• Aceros para endurecimiento de cajas(16MnCr5, 20MnCr5): grados de carburizante utilizados cuando se necesita uncaja resistente al desgaste + núcleo resistente, común en engranajes, ejes y componentes de transmisión.

• 100CrMo5se refiere comúnmente comoDIN/W-Nr. 1.2303Si su proyecto requiere un certificado ISO de acero de rodamiento, confirme la familia de grados prevista durante la compra (denominación de acero de rodamiento versus herramienta/acero de aleación).

Especificaciones

Las especificaciones típicas de adquisición para rodamientos de precisión/tubos mecánicos incluyen:

• Las dimensiones: OD / ID / espesor de pared (según el dibujo)

• Duración y acabado final: longitud fija/aleatoria, extremos desgranados/camperados

• Precisión dimensional: Clase de tolerancia OD/ID, ovalidad, rectitud

• Condición de la superficie: superficies laminadas en frío/tiradas en frío, encurtidas/fosfatadas/aceitadas

• Condición de entrega (tratamiento térmico): por ejemplo, +A / +AC / +TH / +FP (según lo requerido por la mecanización o la vía de tratamiento térmico final)

• Inspección y documentación: Certificado EN 10204 3.1, trazabilidad a la calefacción/ fundición, TNC acordado (UT/ET), descarbonización y control de la calidad de la superficie

Características clave

• Estructura sin costuraspara una resistencia fiable y uniformidad en el mecanizado y el tratamiento térmico.

• Microestructura controlada(por ejemplo, carburos esferoideados para aceros de rodamiento de endurecimiento transversal cuando se ordenan en condiciones de recocido).

• Concentrarse en la limpieza(los aceros de rodamiento hacen hincapié en las bajas inclusiones no metálicas y las expectativas definidas de calidad superficial).

• Las expectativas de los tubos de precisión: se pueden especificar tolerancias dimensionalmente ajustadas y requisitos de superficie definidos para el suministro de tubos de precisión.

Nuestras ventajas

1) ¿Cómo se controla la descarbonización y las imperfecciones superficiales que reducen la duración de la fatiga?
Alineamos la producción y la inspección con las mismas preocupaciones escritas en los requisitos de acero de rodamientos:La descarburación y las imperfecciones superficiales deben limitarse/controlarse.La calidad de las superficies se considera un elemento clave de aceptación y podemos proporcionar controles acordados (verificaciones metalográficas, estrategia de permisos de mecanizado,inspección de superficie/TDN) para que coincida con sus condiciones de dibujo y servicio.

2) ¿Puede proporcionar una trazabilidad completa y un certificado de inspección EN 10204 3.1?
Sí, trazabilidad (relación calor/ fundición) y3.1 Documentación de inspecciónEN 10204 define el certificado 3.1 como una declaración del fabricante con los resultados de las pruebas.

3) ¿Cumplirá el tubo con las tolerancias de precisión y los requisitos de superficie para un mecanizado o afilado eficiente?
El suministro de tubos de precisión está construido alrededortolerancias dimensionales claramente definidas y expectativas de superficie especificadas- reducción del tiempo de mecanizado, mejora del rendimiento y ayuda a que el montaje sea estable (especialmente crítico para los diámetros pequeños).y rugosidad en el RFQ.

Composición química

Propiedades mecánicas

Normas y referencias de grado (ASTM / EN / GOST / JIS / GB)

• EN (Europa)

  • EN ISO 683-17: aceros de rodamiento como el 100Cr6 y el 100CrMnSi6-4 (100CrMn6).

  • EN 10084: aceros de endurecimiento de caja como los 16MnCr5 y 20MnCr5.

• Las demás partidas

  • ASTM A295/A295M: acero de rodamiento anti-fricción de alto contenido de carbono (generalmente asociado con los requisitos de acero de rodamiento tipo 52100, incluidos los límites de descarbonización/superficie).

  • La equivalencia ASTM se refiere a menudo como: 100CrMnSi6-4 ?? ASTM A485 en las tablas de referencia cruzada del fabricante.

• GOST (Rusia/CEI)

  • GOST 801-1978: familia de rodamientos de acero (por ejemplo, ШХ15 / ShKh15).

  • Los equivalentes aproximados de endurecimiento del caso a menudo se enumeran como 15HG / 18KHG dependiendo del mapeo de grados.

• JIS (Japón)

  • JIS G4805: aceros con alto contenido de cromo en carbono para rodamientos de laminación.

  • JIS G4053: aceros de cromo de baja aleación con estructura de máquina (comúnmente mencionados para familias de carburadores como SCr415/SCr420).

• Gran Bretaña (China)

  • GB/T 18254-2016: Acero de rodamientos con alto contenido de cromo en carbono (referencia de la familia de aceros de rodamientos).

  • Los equivalentes aproximados de GB para los grados de carburizante a menudo se hacen referencia en tablas de grados cruzados (por ejemplo, 15CrMn / 20CrMnTi dependiendo del mapeo).

Áreas de aplicación

• Rodamientos y sistemas de movimiento: anillos de rodamientos, mangas, componentes de rodillos/agujas, espaciadores de precisión.

• Transmisiones para automóviles e industriales: engranajes carburizados, ejes de engranajes, mangas en espiral, componentes de levas (16MnCr5/20MnCr5).

• Ingeniería mecánica general: bujes de alto desgaste, ejes de precisión, piezas de bombas, husillos, donde la estabilidad dimensional y la calidad de la superficie permiten un rendimiento de accionamiento.
