Datos del producto:
|
|
Lugar de origen: | China |
---|---|
Nombre de la marca: | Torich |
Certificación: | ISO9001 |
Número de modelo: | GB/T8713-1988 |
Pago y Envío Términos:
|
|
Cantidad de orden mínima: | 1000Kg |
Precio: | 1000-1800 USD/TON |
Detalles de empaquetado: | En paquetes en caja de madera |
Tiempo de entrega: | 3-4 semanas |
Condiciones de pago: | D/A |
Capacidad de la fuente: | 10000tons por año |
Información detallada |
|||
Alta luz: | tubería de acero de la precisión,tubo sin soldadura de la precisión |
---|
Descripción de producto

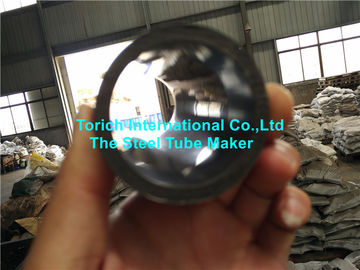

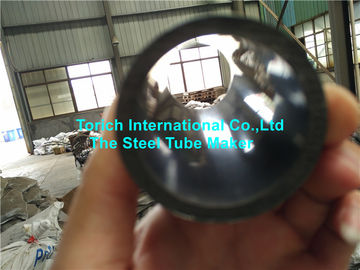

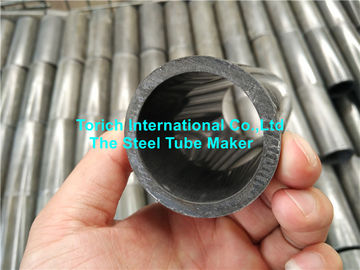

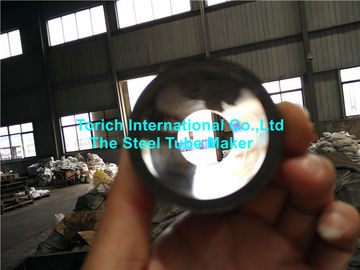

GB/T8713-1988 hidráulico y tubo de acero inconsútil de la identificación de la precisión del cilindro de Puematic
Precisión en la tubería de acero de Samless del diámetro para el cilindro del poder flúido según GB estándar T8713-88
Condición de la entrega: Trabajo en frío/difícilmente trabajo en frío/suavemente Annealing.or el otro tratamiento
Tubos Matarial del cilindro: 10 20 35 45 16Mn que usted puede seguir standardGB699-88 para comprobar el componente químico y las propiedades mecánicas.
PESO | ||||||||||||
Identificación
|
1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 5,0 | 6,0 | 7,5 | 10,0 | 12,5 | 15,0 | 20,0 |
OD | ||||||||||||
25 | 28 | 31 | 35 | 40 | ||||||||
32 | 35 | 36 | 38 | 42 | 47 | |||||||
40 | 45 | 46 | 50 | 55 | ||||||||
50 | 55 | 56 | 60 | 65 | 70 | 75 | ||||||
63 | 68 | 69 | 73 | 75 | 78 | 83 | 88 | |||||
80 | 85 | 86 | 90 | 92 | 95 | 100 | 105 | 110 | ||||
100 | 105 | 106 | 110 | 112 | 115 | 120 | 125 | 130 | ||||
125 | 132 | 135 | 137 | 140 | 145 | 150 | 155 | 165 | ||||
160 | 165 | 170 | 175 | 180 | 185 | 190 | 200 | |||||
200 | 210 | 215 | 220 | 225 | 230 | 240 |
Tolerancia del OD |
OD/mm | Tolerance/mm | OD/mm | Tolerance/mm |
>0~30 | ±0.10 | >140~150 | ±0.75 | |
>30~40 | ±0.15 | >150~160 | ±0.80 | |
>40~50 | ±0.20 | >160~170 | ±0.85 | |
>50~60 | ±0.25 | >170~180 | ±0.90 | |
>60~70 | ±0.30 | >180~190 | ±0.95 | |
>70~80 | ±0.35 | >190~200 | ±1.00 | |
>80~90 | ±0.40 | >200~2l0 | ±1.05 | |
>90~100 | ±0.45 | >210~220 | ±1.10 | |
>100~120 | ±0.50 | >220~230 | ±1.15 | |
>120~140 | ±0.65 | >230~240 | ±1.20 |
Tolerancia de la identificación |
ID/mm | Tolerance/μm | ||
H8 | H9 | H10 | ||
>3~6 | +18 0 | +30 0 | +48 0 | |
>6~10 | +22 0 | +36 0 | +56 0 | |
>10~18 | +27 0 | +43 0 | +70 0 | |
>18~30 | +33 0 | +52 0 | +84 0 | |
>30~50 | +39 0 | +62 0 | +100 0 | |
>50~80 | +46 0 | +74 0 | +120 0 | |
>80~120 | +54 0 | +87 0 | +140 0 | |
>120~180 | +63 0 | +100 0 | +160 0 | |
>180~250 | +72 0 | +115 0 | +185 0 |
Doblez:
Una clase: 0.3:1000
Clase de B: 1.0:1000
Clase de C: 1.5:1000
Uso: Cilindro hidráulico y neumático.
