ASTM A789 Super Duplex 2507 Tubo de acero inoxidable tirado en frío para petroquímica
Datos del producto:
|
|
Lugar de origen: | China |
---|---|
Nombre de la marca: | TORICH |
Certificación: | ISO9001:2008,ISO14001:2008 |
Número de modelo: | GB/T12771 |
Pago y Envío Términos:
|
|
Cantidad de orden mínima: | 5 toneladas |
Precio: | negotiable |
Detalles de empaquetado: | en el embalaje marinero |
Tiempo de entrega: | 30-35 días del trabajo |
Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 50000ton por año |
Información detallada |
|||
Materiales: | acero inoxidable 201/304/316 | Grado: | S30210 S30408 S30403 S31008 |
---|---|---|---|
superficie: | conserva en vinagre | Técnica: | Soldadura AL ARCO |
OD: | 3-500M M | PESO: | 0.5-50m m |
Alta luz: | acero inoxidable del tubo,tubo del acero inoxidable del diámetro grande |
Descripción de producto
Nombre de producto:

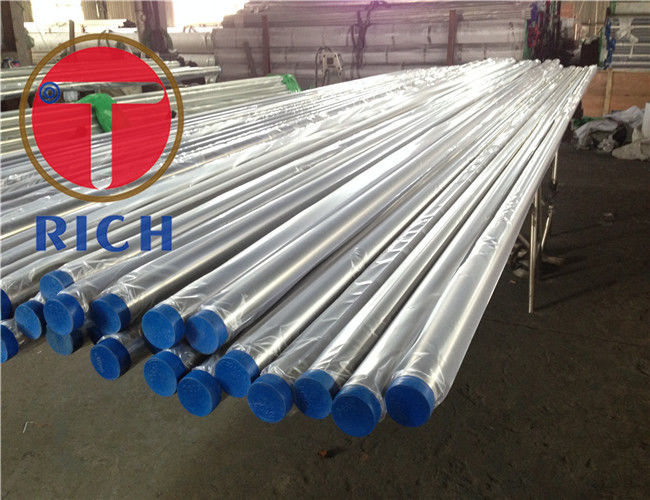

GB/T12771 12Cr18Ni9 06Cr18Ni11Ti soldó con autógena las tuberías de acero inoxidables para la entrega líquida
Estándar: Gama de tallas:
GB/T12771 OD: PESO de 5-500m m: longitud de 0.5-50m m: 3-9 M, según el uso de los clientes y la producción reales.
Uso: Para la entrega líquida
Grado de acero: 304/316/321/347/444

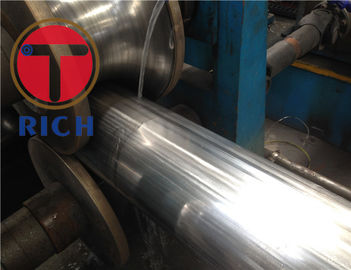

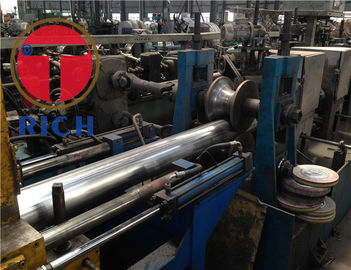

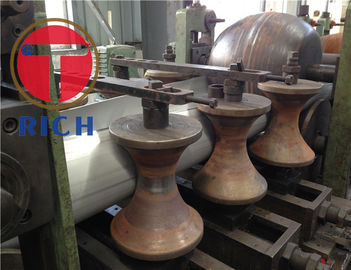

Tecnología: soldadura al arco
Característica:
Buena concentricidad
Buena calidad superficial
Buena tolerancia del OD y de la identificación
Alta precisión
Calidad estable
Aspereza lisa
GARANTÍA DE CALIDAD DE TORICH
Tolerancia del cuadro 1 del OD
Clasificación | D | Tolerancia permitida | |
A | B | ||
H | Todas las dimensiones | el ±0.5% o ±0.20 | el ±0.75% o ±0.30 |
T | <40 | ±0.20 | ±0.30 |
≥40~<65 | ±0.30 | ±0.40 | |
≥65~<90 | ±0.40 | ±0.50 | |
≥90~<168.3 | ±0.80 | ±1.00 | |
≥168.3~<325 | ±0.75%D | ±1%D | |
≥325~<610 | ±0.6%D | ±1%D | |
≥610 | ±0.6%D | ±0.7%D o ±10 | |
WC SP |
<40 | ±0.15 | ±0.20 |
≥40~<60 | ±0.20 | ±0.30 | |
≥60~<100 | ±0.30 | ±0.40 | |
≥100~<200 | ±0.4%D | ±0.5%D | |
≥200 | ±0.5%D | ±0.75%D |
Tolerancia del cuadro 2 del PESO
PESO nominal | Tolerancia permitida |
≤0.5 | ±0..10 |
>0.5~1.0 | ±0.15 |
>1.0~2.0 | ±0.20 |
>2.0~<4.0 | ±0.30 |
≥4.0 | ±10%S |
Grado de doblez del cuadro 3
Hacia fuera diameter/mm | Grado de doblez (mm/m) |
≤108 | ≤1.5 |
>108~325 | ≤2.0 |
>325 | ≤2.5 |
Table4 la densidad del acero y del cálculo del peso teórico
No. | Grado de acero | Densidad (kg/dm3) | La fórmula después de la conversión |
1 | 12Cr18Ni9 | 7,93 | W=0.02491S (D-S) |
2 | 06Cr19Ni10 | ||
3 | 022Cr19Ni10 | 7,90 | W=0.02482S (D-S) |
4 | 06Cr18Ni11Ti | 8,03 | W=0.02507S (D-S) |
5 | 06Cr25Ni20 | 7,98 | W=0.02507S (D-S) |
6 | 06Cr17Ni12Mo2 | 8,00 | W=0.02513S (D-S) |
7 | 022Cr17Ni12Mo2 | ||
8 | 06Cr18Ni11Nb | 8,03 | W=0.02523 (D-S) |
9 | 022Cr18Ti | 7,70 | W=0.02419 (D-S) |
10 | 022Cr18Ti | 7,75 | W=0.02435S (D-S) |
11 | 06Cr13Al | ||
12 | 022Cr19Mo2NbTi | ||
13 | 022Cr12Ni | ||
14 | 06Cr13 |
Grado del acero del cuadro 5 y componente de la sustancia química (análisis de fusión)
No. | Tipo | Código digital unificado | Grado | Componenet químico (fracción) de la calidad/% | |||||||||
C | Si | Manganeso | P | S | Ni | Cr | MES | N | Otros | ||||
1 | Austenita | S30210 | 12Cr18Ni9 | ≤0.15 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8~10 | 17~19 | - | ≤0.10 | - |
2 | S30408 | 06Cr19Ni10 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8~11 | 18~20 | - | - | - | |
3 | S30403 | 022Cr19Ni10 | ≤0.030 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8~12 | 18~20 | - | - | - | |
4 | S31008 | 06Cr25Ni20 | ≤0.08 | ≤1.50 | ≤2.00 | ≤0.040 | ≤0.030 | 19~22 | 24~26 | - | - | - | |
5 | S31608 | 06Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10~14 | 16~18 | 2~3 | - | - | |
6 | S31603 | 022Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10~14 | 16~18 | 2~3 | - | - | |
7 | S32168 | 06Cr18Ni11Ti | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9~12 | 17~19 | - | - | Ti5×C~0.70 | |
8 | S34778 | 06Cr18Ni11Nb | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9~12 | 17~19 | - | - | Nb10×C~1.10 | |
9 | Ferrita | S11863 | 022Cr18Ti | ≤0.03 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0,60) | 16~19 | - | - | Ti o NOTA 0.1~1 |
10 | S11972 | 019Cr19Mo2NbTi | ≤0.025 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | 1,00 | 17.5~19.50 | 1.75~2.50 | ≤0.035 | (Ti+Nb) [0.2+4 (C+N)] ~0,8 | |
11 | S11348 | 06Cr13Al | ≤0.08 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0,60) | 11.50~14.50 | - | - | Al: 0.1~0.3 | |
12 | S11163 | 022Cr11Ti | ≤0.03 | ≤0.75 | ≤1 | ≤0.04 | ≤0.02 | (0,60) | 10.5~11.7 | - | ≤0.03 | Ti≥8 (C+N), Ti0.15~0.5, Nb0.1 | |
13 | S11213 | 022Cr12Ni | ≤0.03 | ≤0.75 | ≤1.5 | ≤0.04 | 0,015 | 0.3~1 | 10.5~12.5 | - | ≤0.03 |
|
|
14 | Martensítico | S41008 | 06Cr13 | ≤0.08 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0,60) | 11.5~13.5 | - | - | - |
Sistema del tratamiento térmico del cuadro 6 de tubería de acero
Número | Tipo | Nueva marca | Vieja marca | Sistema recomendado del tratamiento térmico | |
1 | Austenita | 12Cr18Ni9 | 1Cr18Ni9 | tratamiento de la solución |
1010℃~1150℃ enfriamiento rápido |
2 | 06Cr19Ni10 | 0Cr18Ni9 |
1010℃~1150℃ enfriamiento rápido |
||
3 | 022Cr19Ni10 | 00Cr19Ni10 |
1010℃~1150℃ enfriamiento rápido |
||
4 | 06Cr25Ni20 | 0Cr25Ni20 |
1030℃~1180℃ enfriamiento rápido |
||
5 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 |
1010℃~1150℃ enfriamiento rápido |
||
6 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
1010℃~1150℃ enfriamiento rápido |
||
7 | 06Cr18Ni11Ti | 0Cr18Ni10Ti |
920℃~1150℃ enfriamiento rápido |
||
8 | 06Cr18Ni11Nb | 0Cr18Ni11Nb |
980℃~1150℃ enfriamiento rápido |
||
9 | Ferrítico | 022Cr18Ti | 00Cr17 | Tratamiento del recocido | rapid 780℃~950℃ que se refresca o que se refresca lento |
10 | 019Cr19Mo2NbTi | 00Cr18Mo2 |
800℃~1050℃ enfriamiento rápido |
||
11 | 06Cr13Al | 0Cr13Al | rapid 780℃~830℃ que se refresca o que se refresca lento | ||
12 | 022Cr11Ti | -- |
830℃~950℃ enfriamiento rápido |
||
13 | 022Cr12Ni | -- |
830℃~950℃ enfriamiento rápido |
||
14 | Martensítico | 06Cr13 | 0Cr13 | el enfriamiento rápido 750℃ o 800℃~900℃ reduce el enfriamiento | |
La demanda estipula que el sistema del tratamiento térmico de la estabilización es 850 enfriamiento rápido de C ~930 C cuando el tratamiento térmico necesita ser estabilizado después del tratamiento térmico de la solución. |
Propiedades mecánicas del cuadro 7 de los tubos de acero.
Número | Nueva marca | Marca del Ola |
fuerza no-proporcional de la extensión / MPa |
resistencia a la tensión / MPa |
alargamiento después de la fractura A % |
|
Condición del tratamiento térmico | condición del tratamiento del No-calor | |||||
No menos que | ||||||
1 | 12Cr18Ni9 | 1Cr18Ni9 | 210 | 520 | 32 | 25 |
2 | 06Cr19Ni10 | 0Cr18Ni9 | 210 | 520 | ||
3 | 022Cr19Ni10 | 00Cr19Ni10 | 180 | 480 | ||
4 | 06Cr25Ni20 | 0Cr25Ni20 | 210 | 520 | ||
5 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 210 | 520 | ||
6 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 180 | 480 | ||
7 | 06Cr18Ni11Ti | 0Cr18Ni10Ti | 210 | 520 | ||
8 | 06Cr18Ni11Nb | 0Cr18Ni11Nb | 210 | 520 | ||
9 | 022Cr18Ti | 00Cr17 | 180 | 360 | 20 | -- |
10 | 019Cr19Mo2NbTi | 00Cr18Mo2 | 240 | 410 | ||
11 | 06Cr13Al | 0Cr13Al | 177 | 410 | ||
12 | 022Cr11Ti | -- | 275 | 400 | 18 | -- |
13 | 022Cr12Ni | -- | 275 | 400 | 18 | -- |
14 | 06Cr13 | 0Cr13 | 210 | 410 | 20 | -- |
Métodos del cuadro 8 de muestreo y de prueba para la inspección de la tubería de acero
Número | Artículo de inspección | Número de muestreo | Método de muestreo | Método de prueba |
1 | Composición química | muestras 1 por estufa | GB/T 20066 | GB/T 223, GB/T 11170, GB/T 20123, GB/T 20124 |
2 | Prueba extensible | muestras 1 por el lote en dos tubos de acero | GB/T 2975 | GB/T 228 |
3 | Prueba de la presión hydráulica | Uno por uno | GB/T 241 | |
4 | Prueba de la corriente de Foucault | Uno por uno | GB/T 7735 | |
5 | Aplanar la prueba | muestras 1 por el lote en 1 tubo de acero | GB/T 246 | GB/T 246 |
6 | Prueba de flexión transversal de soldaduras | muestras 1 por el lote en 1 tubo de acero | GB/T 232 | GB/T 232 |
7 | Corrosión de Intercryctalline | muestras 1 por el lote en 1 tubo de acero | GB/T 4334,5 | GB/T 4334,5 |
8 | Prueba radiográfica | tubo del acero 6,6 | GB/T 3323 | |
9 | Prueba del reborde | muestras 1 por el lote en 1 tubo de acero | GB/T 245 | GB/T 245 |
10 | Tamaño de grano de la austenita | muestras 1 por el lote en 1 tubo de acero | GB/T 6394 | GB/T 6394 |
11 | Prueba de impacto para la junta soldada con autógena | Acuerdo | GB/T 2650 | GB/T 2650 |
