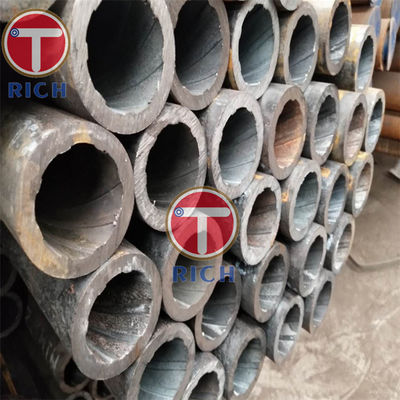

Precisión de GB/T20409 20G 20MnG 25MnG SA210 SA213 dentro de los tubos de acero inconsútil de acero del tubo del rifle
Detalles del producto
Tubo sin soldadura del acero de aleación
,tubo de acero rectangular
Nombre del producto:TORICH GB/T20409 20G 20MnG 25MnG SA210 SA213 Tubos de acero sin soldadura de caldera de alta presión con varios cañones
Estándar:Se aplicará el procedimiento siguiente:
OD: 3-420 mm
WT: 0,5-50 mm
Duración: 8-12m ode acuerdo con la aplicación y la producción reales de los clientes.
Aplicación:Calderas de alta presión
Grado de acero:Se trata de un sistema de control de las emisiones de gases de efecto invernadero.
Tecnología:Rollado en caliente, laminado en frío, tirado en frío
Características:
Buena concentricidad
Buena calidad de la superficie
Buena tolerancia a la dosis excesiva y a la ID
Alta precisión
Calidad estable
La rugosidad es suave
Aseguramiento de la calidad TORICH
Cuadro 6 Propiedades mecánicas longitudinales de los tubos de tornillo internos a temperatura ambiente
| Número | Grado | resistencia a la tracción
MPa (N) | Fuerza de rendimiento más baja/MPa (n)) | Elongado A/% | Energía de impacto
|
| No menos de | |||||
| 1 | 20G | 410 ~ 550 | 245 | 24 | 35 |
| 2 | 20MnG | ≥ 415 | 240 | 22 | 35 |
| 3 | 25MnG | ≥ 485 | 275 | 20 | 35 |
| 4 | 12CrMoG | 410 ~ 560 | 205 | 21 | 35 |
| 5 | 15CrMoG | 440 ~ 640 | 235 | 21 | 35 |
Cuadro 4 El grado y la composición química del acero
| Número | Marca del producto | composición química (fracción de masa) / % | ||||||
| C. Las | En | Sí, sí. | Crónica | ¿ Qué pasa? | El S | P | ||
| 1 | 20G | 0.17 ~ 0.23 | 0.35 ~ 0.65 | 0.17 ~ 0.37 | - ¿Qué quieres decir? | - ¿Qué quieres decir? | ≤ 0020 | ≤ 0025 |
| 2 | 20MnG | 0.17 ~ 0.23 | 0.70 ~ 1.00 | 0.17 ~ 0.37 | - ¿Qué quieres decir? | - ¿Qué quieres decir? | ≤ 0020 | ≤ 0025 |
| 3 | 25MnG | 0.22 ~ 0.29 | 0.7 ~ 1.00 | 0.17 ~ 0.37 | - ¿Qué quieres decir? | - ¿Qué quieres decir? | ≤ 0020 | ≤ 0025 |
| 4 | 12CrMoG | 0.08 ~ 0.15 | 0.40 ~ 0.70 | 0.17 ~ 0.37 | 0.40 ~ 0.70 | 0.40 ~ 0.55 | ≤ 0020 | ≤ 0025 |
| 5 | 15CrMoG | 0.12 ~ 0.18 | 0.40 ~ 0.70 | 0.17 ~ 0.37 | 0.80 a uno.10 | 0.40 ~ 0.55 | ≤ 0020 | ≤ 0025 |
| Nota1:El contenido de elementos residuales de 20G, 20MnG, 25MnG debe cumplir los siguientes requisitos: Cu≤0,20%, Cr≤0,25%, Ni≤0,25%, V≤0,08%, Mo≤0,15%;Los elementos restantes de otras marcas deben cumplir los siguientes requisitos: Cu≤0,20%, Ni≤0,30%. Nota2:El aluminio soluble en ácido en el acero 20G no debe ser superior al 0,010%. Nota3:El contenido de nitrógeno del acero producido por el convertidor de oxígeno más el refinado del horno no debe ser superior al 0,008%. | ||||||||
El tamaño de los tubos de tornillo internos y la desviación admisible de los parámetros del hilo
| Código | Proyecto | Tipo de dientes | Tipo de dientes |
| A. No | O.D≤38,1 mm 38.1 mm 50.8mm≤O.D≤63.5mm O.D≥ 63,5 mm | ± 0,15 mm ± 0,20 mm ± 0,25 mm ± 0,30 mm | - ¿Qué quieres decir? |
| B. El trabajo | O.D≤38,1 mm 38.1 mm 50.8mm≤O.D≤63.5mm O.D≥ 63,5 mm | - ¿Qué quieres decir? | ± 0,15 mm ± 0,20 mm ± 0,25 mm ± 0,30 mm |
| C. Las | Identificación de la raíz del hilo de tornillo: D.O.D-(1.11×T.M.M. mínimo ×2) O.D≤38,1 mm 38.1 mm 50.8mm≤O.D≤63.5mm O.D≥ 63,5 mm | ± 0,15 mm ± 0,20 mm ± 0,25 mm ± 0,30 mm | ± 0,15 mm ± 0,20 mm ± 0,25 mm ± 0,30 mm |
| - ¿ Por qué? | Identificación mínima | Desviación negativa a cero | Desviación negativa a cero |
| F: el precio | T.M. mínimo | +22% 0 | +22% 0 |
| G. | Las puntas del hilo | - ¿Qué quieres decir? | - ¿Qué quieres decir? |
| Yo... | Ancho superior del hilo | - ¿Qué quieres decir? | - ¿Qué quieres decir? |
| Altura del hilo: O.D≤38,1 mm 38.1 mm 50.8mm≤O.D≤63.5mm O.D≥ 63,5 mm | ± 0,3 mm | ± 0,18 mm ± 0,20 mm ± 0,23 mm ± 0,28 mm |
| - ¿ Qué? | Ángulo lateral del hilo. | ± 15° | ± 15° |
| ¿ Qué? | radio de la esquina redondeada en la raíz del hilo | - ¿Qué quieres decir? | - ¿Qué quieres decir? |
| M. | Poniendo el hilo | ± 3,2 mm | ± 3,2 mm |
| No | El hilo de plomo | ± 3,2 mm × puntas de hilo | ± 3,2 mm × puntas de hilo |
| Ángulo de la hélice | Calificación | Calificación |
| T. | Ancho superior del hilo (axial) | ±1,3 mm | ±1,3 mm |
| - ¿ Qué? | Ancho de ranura superior (axial) del hilo | - ¿Qué quieres decir? | - ¿Qué quieres decir? |
| |||
-
