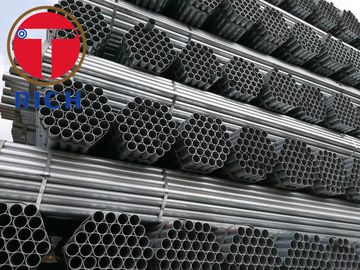

BS 1387 Estándar Q195 SS400 Tubo de acero galvanizado soldado en forma redonda para aplicaciones estructurales

El tubo de acero galvanizado soldado BS 1387 es un tubo circular de acero al carbono destinado a servicios estructurales generales, roscados y soldados. Por lo general, se suministra con extremos lisos, roscados o roscados y encajados y con una superficie recubierta de zinc o negra.

Para una adquisición técnicamente precisa, las especificaciones del tubo y la calidad de la materia prima deben indicarse por separado.BS 1387 define los requisitos de los tubos terminados, mientras que Q195 y SS400 son designaciones de material base según GB/T 700 y JIS G 3101 respectivamente.No deben tratarse automáticamente como grados BS 1387 sin confirmar el cumplimiento dimensional, mecánico, de recubrimiento, roscado y de prueba del tubo terminado.

El proceso longitudinal ERW permite un diámetro exterior, un espesor de pared y una redondez estables para roscado, perfilado, doblado, soldadura y ensamblaje mecánico. Las tolerancias dimensionales deben seleccionarse del estándar de tubería solicitado en lugar del estándar de materia prima.

BS 1387 clasifica tradicionalmente los tubos en series ligeras, medias y pesadas. La serie seleccionada determina el espesor de la pared y la masa por metro. Sustituir un tubo estructural general con el mismo diámetro nominal no es suficiente a menos que se verifiquen su diámetro exterior real, espesor de pared, compatibilidad de roscado y requisitos de prueba de presión o fuga.

La capa de zinc proporciona una protección sacrificial al sustrato de acero. La durabilidad del recubrimiento depende de la masa de zinc, la continuidad del recubrimiento, la categoría de exposición, la condensación, la contaminación por cloruro, la protección de los bordes y los daños durante el doblado o la instalación.

El tubo puede suministrarse con extremos lisos, roscados o roscados y con casquillo. Las roscas, la preparación de los extremos, el estado del revestimiento y la soldabilidad deben especificarse en la etapa de pedido. Las superficies galvanizadas deben prepararse localmente antes de soldar y los humos de soldadura deben controlarse mediante un procedimiento de ventilación industrial adecuado.

Q195 ofrece una formabilidad relativamente alta y es adecuado para fabricación ligera. Q235B proporciona un mayor nivel de resistencia para estructuras soldadas en general. SS400 es un grado estructural JIS con un límite elástico mínimo de 245 MPa para espesores de hasta 16 mm. El Q345B heredado proporciona mayor resistencia, pero la adquisición actual de GB/T 1591 normalmente debería evaluar los grados de la serie Q355 en lugar de asumir que Q345B sigue siendo la designación actual.

Un problema frecuente de adquisición es pedir "tubería BS 1387 Q195 SS400" sin definir qué requisito controla el tubo terminado.

Separamos la especificación de compra en:

• Estándar de tubo terminado
• Grado de acero base
• Serie dimensional
• Ruta de fabricación
• Ruta de recubrimiento y masa de recubrimiento.
• Preparación final
• Nivel de inspección y prueba.

Esto evita que la materia prima Q195 o SS400 se presente incorrectamente como prueba automática de cumplimiento de BS 1387. SS400 es una designación general de acero estructural según JIS G 3101 en lugar de un grado de tubería específico BS 1387.

Los compradores a menudo reciben cotizaciones que indican únicamente "galvanizado", sin identificar si el material está pregalvanizado o galvanizado después de la soldadura.

Definimos:

• Ruta de galvanización
• Masa o espesor mínimo de zinc
• Método de reparación de costura soldada
• Requisitos de revestimiento interno y externo.
• Requisitos de reparación de extremos cortados
• Prueba de adherencia del recubrimiento
• Método de medición del espesor del recubrimiento

Esto permite al comprador evaluar el tubo según la atmósfera real, la condensación interior o el entorno de fabricación en lugar de depender de un acabado galvanizado indefinido.

El tamaño nominal de la tubería no representa directamente el diámetro exterior medido. Un tubo roscado nominal de 1 pulgada, por ejemplo, no es un tubo con un diámetro exterior real de 25,4 mm.

Antes de la producción, podemos confirmar:

• Diámetro exterior real
• Espesor de pared y serie.
• Tamaño de rosca y estándar de rosca.
• Compatibilidad de enchufes
• Tolerancia de longitud
• Fin de la escuadra
• Ovalidad
• Rectitud
• masa por metro

Esto reduce el desajuste de roscas, las fugas en los acoplamientos, la interferencia de los accesorios y el retrabajo de la instalación. ISO 65 trata de manera similar los tubos roscados de acero al carbono a través de series dimensionales definidas en lugar de dimensiones nominales en pulgadas únicamente.

El tubo se puede utilizar para fabricar unarco de techo de invernadero comercial.

Para esta aplicación, el comprador debe definir el diámetro exterior, el espesor de la pared, la ruta del recubrimiento de zinc, el radio de curvatura, la ovalidad después de la curvatura, la orientación de la costura de soldadura, el límite elástico mínimo y el método de reparación local para áreas perforadas o cortadas. La tubería Q195 pregalvanizada es adecuada para arcos de forma ligera cuando el diseño estructural lo permite, mientras que se pueden seleccionar grados de mayor resistencia para tramos más largos o mayores cargas de viento y nieve.

El diseñador del invernadero debe verificar las dimensiones finales del tubo y el grado estructural. Esta descripción de producto no reemplaza los cálculos estructurales específicos del proyecto.

Los siguientes valores son límites máximos típicos de análisis de calor de los estándares de materiales a los que se hace referencia. El sufijo de grado exacto, la práctica de desoxidación, el espesor del producto y la edición estándar solicitada deben indicarse en la orden de compra.

Los elementos de inspección recomendados incluyen:
