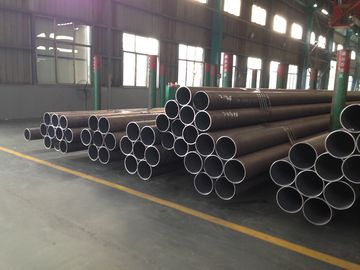

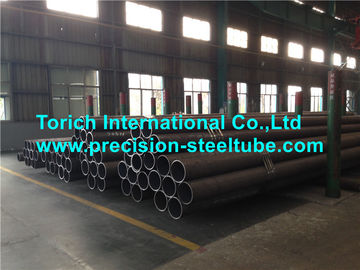

Tubo de acero inconsútil BS6323-3, tubo inconsútil acabado en caliente/tubo de acero laminado en caliente
Detalles del producto
Tubos sin costura de acero
,tubería del acero inoxidable de la precisión
BS6323-3 HFS3 HFS4 HFS5 HFS8 Tubos de acero sin costura/rollador de acabado en caliente, tubos para automóviles
Estándar:BS6323-3 Tubos de acero sin costuras y soldados para automóviles, máquinas y ingeniería general
La tercera parte:Requisitos específicos para los tubos de acero sin costura terminados en caliente
Aplicaciones:para la industria automotriz / para el uso de maquinaria / para fines mecánicos y de ingeniería general
Rango de tamañosSe trata de un sistema de control de las emisiones de gases de efecto invernadero.
Método de fabricación:
Los tubos se fabrican mediante un proceso sin costuras.
Condición de entrega:
Los tubos se suministran en estado terminado caliente
Nota: A discreción del fabricante, se puede realizar un tratamiento térmico de normalización u otro.
| Diseño | Composiciones químicas (análisis de cucharas) | Propiedades mecánicas | ||||||
| C. Las | Sí, sí. | En | P | El S | - ¿ Qué? | Rm | A. No | |
| Es el máximo. | Es el máximo. | Es el máximo. | ||||||
|
| % | % | % | % | % | N/mm2 | N/mm2 | % |
| HFS 3 | 0.20 máximo. | 0.35 | 0.90Es el máximo. | 0.050 | 0.050 | 215 | 360 | 24 |
| HFS 4 | 0.25 máximo. | 0.35 | 1.20Es el máximo. | 0.050 | 0.050 | 235 | 410 | 22 |
| HFS5ab | 0.23 máximo. | 0.50 | 1.50Es el máximo. | 0.050 | 0.050 | 340 | 490 | 20 |
| HFS 8 | 0.40 a 0.55 | 0.35 | 0.50 a 0.90 | 0.050 | 0.050 | 340 | 540 | 18 |
NOTA:A excepción del grado 8,welding of tubes of these grades does not require special techniques but care should be taken and welding should be carried out in accordance with the guidance given in the appropriate British Standards for welding, por ejemplo, BS 5135.
La soldadura del grado 8 puede requerir técnicas especiales.
En el caso de espesores superiores a 30 mm, se permite reducir la resistencia mínima de rendimiento en 5 N/mm2'.
| Diámetro exterior | Espesores | |||||||
| espesor mínimo | espesores en uso común | espesor máximo | ||||||
| En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los |
| 33.7 | 3.2 | 3.2 | 4.0 | 5.0 |
|
|
| 6.3 |
| 38.0 | 3.2 | 3.2 | 4.0 | 5.0 | 5.6 |
|
| 6.3 |
| 42.4 | 3.2 | 3.2 | 4.0 | 5.6 |
|
|
| 7.1 |
| 48.3 | 3.2 | 3.2 | 4.0 | 5.0 | 5.6 |
|
| 7.1 |
| 60.3 | 3.2 | 4.5 | 5.0 | 5.6 | 6.3 |
|
| 11 |
| 76.1 | 3.2 | 4.5 | 5.6 | 6.3 |
|
|
| 12.5 |
| 88.9 | 4.0 | 4.5 | 5.0 | 5.6 | 6.3 |
|
| 16 |
| 101.6 | 4.5 | 5.0 | 5.6 | 6.3 |
|
|
| 16 |
| 114.3 | 4.5 | 5.0 | 5.6 | 6.3 | 8.0 |
|
| 28 |
| 127.0 | 4.5 | 5.0 | 5.6 | 6.3 | 8.0 |
|
| 28 |
| 139.7 | 4.5 | 5.0 | 5.6 | 6.3 | 8.0 | 10.0 |
| 32 |
| 168.3 | 5.0 | 5.0 | 5.6 | 6.3 | 7.1 | 8.0 | 10.0 | 40 |
| 193.7 | 5.0 | 5.6 | 6.3 | 8.0 | 10.0 | 12.5 |
| 45 |
| 219.1 | 5.0 | 5.6 | 6.3 | 8.0 | 10.0 | 12.5 |
| 55 |
| 244.5 | 6.3 | 6.3 | 7.1 | 8.0 | 10.0 | 12.5 |
| 60 |
| 273 | 6.3 | 6.3 | 7.1 | 8.0 | 10.0 | 12.5 |
| 70 |
| 323.9 | 6.3 | 6.3 | 7.1 | 8.0 | 10.0 | 12.5 |
| 80 |
| 355.6 | 8.0 | 8.0 | 10.0 | 12.5 |
|
|
| 90 |
| 406.4 | 8.0 | 10.0 | 12.5 |
|
|
|
| 100 |
| 457 | 9.5 | 10.0 | 12.5 |
|
|
|
| 100 |
NOTA Los diámetros y espesores exteriores distintos de los indicados están disponibles por acuerdo entre el comprador y el fabricante.Para las propiedades seccionales, incluida la masa por unidad de longitud,Véase el apéndice B de la norma BS 6323-1.:1982
Nota: También está disponible un grado especial de acero, según lo solicite el cliente.
Publicaciones referidas a:
BS3601,Tubos y tubos de acero para uso a presión: acero al carbono con propiedades especificadas a temperatura ambiente
BS 3602,Especificaciones para tuberías y tubos de acero para fines de presión: acero de carbono y manganeso de carbono con propiedades de temperatura elevada especificadas.
BS 3603Especificación para tuberías y tubos de acero para fines de presión: acero de carbono y aleación con propiedades especificadas a baja temperatura
BS3604 y sus derivados,Especificación para tuberías y tubos de acero para fines de presión: acero aleado ferrítico con propiedades de temperatura elevada especificadas.
BS3605 y sus derivados, Tubos de acero inoxidable austenítico sin costuras y soldados y tubos de acero para uso a presión
BS4360 y sus derivados, Especificación para aceros estructurales soldables
BS4848Procesos estructurales de acero laminados en caliente
BS4848-2,Secciones huecas
BS5135Soldadura por arco metálico de aceros de carbono y manganeso
BS6323Especificación para tubos de acero sin costuras y soldados para uso automotriz, mecánico y de ingeniería general
BS6323-1 y sus derivados, Requisitos generales
-
