Lugar de origen: | China |
---|---|
Nombre de la marca: | TORICH |
Certificación: | ISO 9001 ISO 14001 EN 10204.3.1 TS 16949 ABS |
Número de modelo: | SAE J524 |
Cantidad de orden mínima: | 5 toneladas |
Precio: | USD 600-1200 ton |

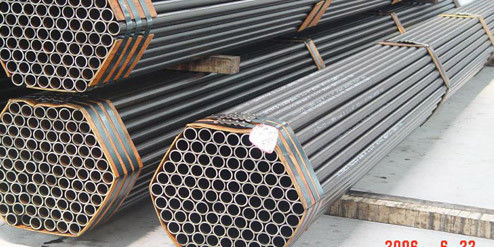

Detalles de empaquetado: | aceite antioxidante en paquetes hexagonales |
Tiempo de entrega: | 5-8 semanas |
Condiciones de pago: | CARTA DE CRÉDITO, D/A, D/P, T/T |
Capacidad de la fuente: | 60000 toneladas por año |
Estándar: | SAE J524 | Material: | Acero con poco carbono |
---|---|---|---|
Gama de tallas: | O.D.: 6-88.9m m W.T.: 1-15m m L: Según pedido del cliente | Fabricación: | Retirado a frío inconsútil |
Tratamiento del corazón: | Recocido, brillante recocido | Característica: | Tubería |
Usos: | Para doblar y señalar por medio de luces a las piezas de automóvil | MTC: | EN10204 3.1B |
Alta luz: | tubo sin soldadura de la precisión,tubos y tubos de la precisión |

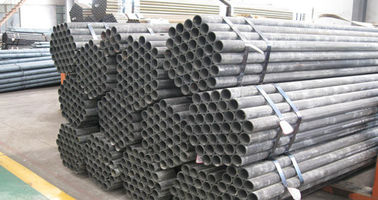

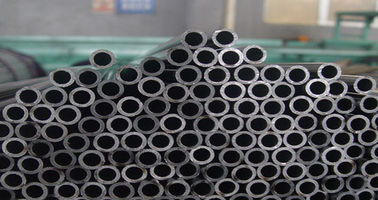

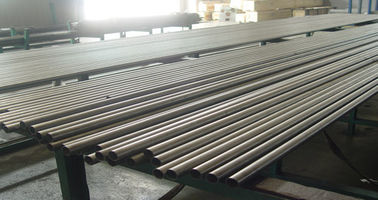

Tubo de acero de la precisión retirada a frío inconsútil del SAE J524 para el vehículo con la certificación del ISO 9001
Detalle rápido:
Estándar: Tubería de acero inconsútil del SAE J524
Tubería de acero con poco carbono inconsútil J524 recocida para doblar y señalar por medio de luces
Tubo de acero de la precisión retirada a frío inconsútil del SAE J524 para el vehículo
Gama de tallas:
O.D.: 6-88.9m m
W.T.: 1-15m m
L: Según pedido del cliente
Usos: para doblar y señalar por medio de luces a las piezas de automóvil
Fabricación:
La tubería es tamaño retirado a frío y después de formar será recocida de tal manera en cuanto a producto final de la producción
cuáles cumplen el requisito del SAE J524 y el requisito de cliente.
DIMENSIONES Y TOLERANCIAS
Cuadro 1 - TUBERÍA FUERA de la TOLERANCIA de DIAMATER | |||||||
Tubería nominal OD milímetro | ±mm de la tolerancia | ||||||
Hasta 25,4 | 0,10 | ||||||
Sobre 25,4 a 38,1 inclusivos | 0,15 | ||||||
Sobre 38,1 a 50,8 inclusivos | 0,20 | ||||||
Sobre 50,8 a 88,9 inclusivos | 0,25 | ||||||
La tolerancia del PESO será no más el que 10% |
Material:
Tubería hecha del acero con poco carbono que confirma a la composición química siguiente.
Cuadro 2 - REQUISITOS QUÍMICOS | |||||||
Elemento | % | ||||||
Carbono | 0,18 máximo | ||||||
Manganeso | 0,30 a 0,60 | ||||||
Phosphpris | 0,040 máximo | ||||||
Azufre | 0,050 máximo |
PROPIEDADES MECÁNICAS:
La tubería acabada tiene propiedades mecánicas de seguir la tabla:
Cuadro 3 - PROPIEDADES MECÁNICAS | |||||||
Propiedades | Valor | ||||||
Rinda la fuerza, minuto | Mpa 170 | ||||||
Último Strenth, minuto | Mpa 310 | ||||||
Alargamiento en 50m m, minuto | el 30% | ||||||
Dureza (Rockwell B), máximo | 65,00 |
Calidad:
Las longitudes de la tubería acabada son razonablemente rectas y tienen extremos lisos libres de las rebabas.
La tubería está libre de escala y de defectos perjudiciales y tiene un final competente.
Las imperfecciones superficiales tales como manipulación de marcas, mueren las marcas, o los hoyos bajos no serán considerados perjudiciales
los defectos proporcionaron las imperfecciones están dentro de la tolerancia especificada para el grueso del diámetro y de pared.
El retiro de tales imperfecciones superficiales no se requiere.
REQUISITOS DE FUNCIONAMIENTO:
La tubería acabada resuelve satisfactoriamente las pruebas de funcionamiento siguientes en SAE J1677
PUBLICACIONES DEL SAE PARA STNADARDS RELACIONADO:
SAE J409 Análisis de producto - variaciones permitidas del análisis químico especificado de un calor o de un molde
Eche del acero
Prueba y procedimientos del SAE J1677 para la tubería del níquel del acero y del cobre
SAE J514 Colocaciones de tubo hidráulicas
SAE J533 Llamaradas para la tubería
Presión de funcionamiento de la referencia del SAE J1065 Norminal para la tubería hidráulica de acero
Colocación del SAE J1453 - O Ring Face Seal
El SAE J2551 recomendó las prácticas para el conductor flúido Metallic Tubing Applications
Tubería de acero de carbono del SAE J2592 para el uso general - prueba no destructiva de comprensión para el carbono
Tubería de acero
Conductor metálico Assemblies del tubo del SAE J2658 para el poder flúido y el uso general - métodos de prueba
para las asambleas de tubo metálicas hidráulicas del poder flúido
Publicaciones de ASTM:
ASTM A513 Eléctrico-Resistencia-soldó con autógena el carbono y alea la tubería de acero
Especificación estándar de ASTM A519 para el carbono inconsútil y alear la tubería mecánica de acero
Especificaciones estándar de ASTM A450/A-450M para los requisitos generales para el carbono, aleación ferrítica y
Tubería austenítica del acero de aleación
Publicaciones del ISO:
ISO 3304 Tubos de acero de la precisión inconsútil del final del llano, condiciones técnicas para la entrega
ISO 5598 Sistemas eléctricos y componentes flúidos - vocabulario
Conexiones de tubo metálicas del ISO 8434-2 para el poder flúido y el uso general - parte: 2 colocaciones de la llamarada 37°
Conexiones de tubo metálicas del ISO 8434-3 para el poder flúido y el uso general - parte: 3 colocaciones de ORFS
ISO 10583 Poder flúido hidráulico - métodos de prueba para las conexiones de tubo
ISO 10763 Poder flúido hidráulico - tubos de acero del Llano-fin, inconsútiles y soldada con autógena - dimensiones y
presión de trabajo nominal.
