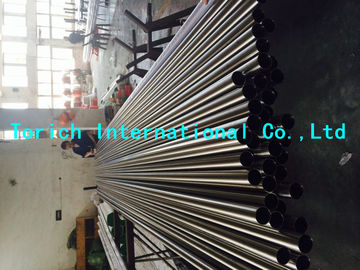

ASTM A249 soldó con autógena el 1/4 tubo austenítico del acero inoxidable para las calderas/el cambiador de calor

Especificación estándar ASTM A249 para calderas de acero austenítico soldado, supercalentadores, intercambiadores de calor, tubos condensadores

Tamaño:

OD: 1/8 de pulgada (3,2 mm) a 5 pulgadas (127 mm)

WT: 0,015 a 0,320 pulgadas (0,4 a 8,1 mm)

Grado:

TP304H, TP309H, TP310H, TP316H, TP312H, TP347H y TP348H.

El uso de las sustancias enumeradas en el anexo I del Reglamento (CE) n.o 1907/2006 debe tener en cuenta los requisitos de la presente Directiva.

Para el servicio de altas temperaturas, tales como para supercalentadores y reacalientadores

Aplicación:

Calderas, supercalentadores, intercambiadores de calor y condensadores

Acero inoxidable austenítico, aplicaciones de servicio de temperatura, aplicaciones de alta temperatura

Fabricación:

Los tubos están hechos de acero laminado plano mediante un proceso de soldadura automática sin adición de metal de relleno.

Después de la soldadura y antes del tratamiento térmico final, los tubos se trabajan en frío en soldadura y metal básico o en metal de soldadura

Prueba e inspección:

Prueba de tensión

Prueba de aplanamiento

Prueba de las bridas

Prueba de inclinación inversa

Prueba de dureza

Prueba eléctrica hidrostática o no destructiva

Tamaño del grano

Requisitos complementarios

S1 - Tubos recocidos con alivio de tensión

S2 - Tubos de pared mínimos

S3- Ensayos de presión del aire bajo el agua

S4 - Tratamiento térmico estabilizador

S5 - Tubos no estirados

S6 - Ensayos de corrosión intergranular

S7 - Prueba de descomposición de la soldadura

S8 - Aplicaciones especiales

S9 - Evaluación adicional de los tubos de soldadura por solicitud ASME

Documentos a los que se hace referencia:

Las normas ASTM:

ASTM A262 Prácticas para la detección de la susceptibilidad al ataque intergranular en aceros inoxidables austeníticos

ASTM A480/ A480M Especificación de requisitos generales para placas, láminas y bandas de acero inoxidable laminado plano y resistente al calor

ASTM A1016/ A1016M Especificación de requisitos generales para los tubos de acero de aleación ferrítica, acero de aleación austenítica y acero inoxidable

E 112 Métodos de ensayo para determinar el tamaño medio del grano

E213 Práctica para el examen por ultrasonido de tubos y tubos metálicos

E273 Práctica para el examen ultrasónico de la zona de soldadura de tubos y tubos soldados

E527 Práctica para la numeración de metales y aleaciones (UNS)
