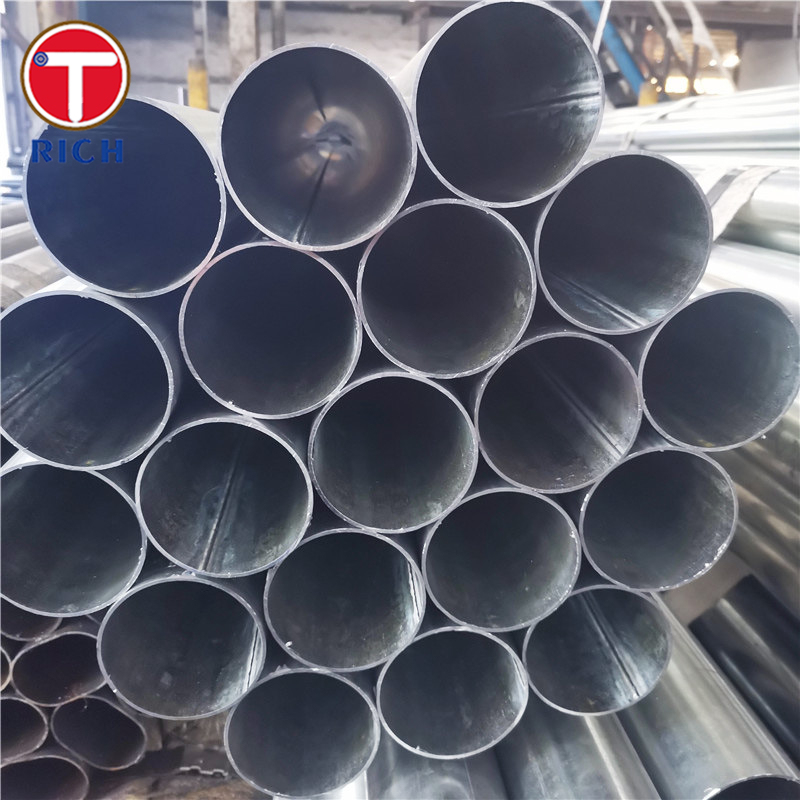

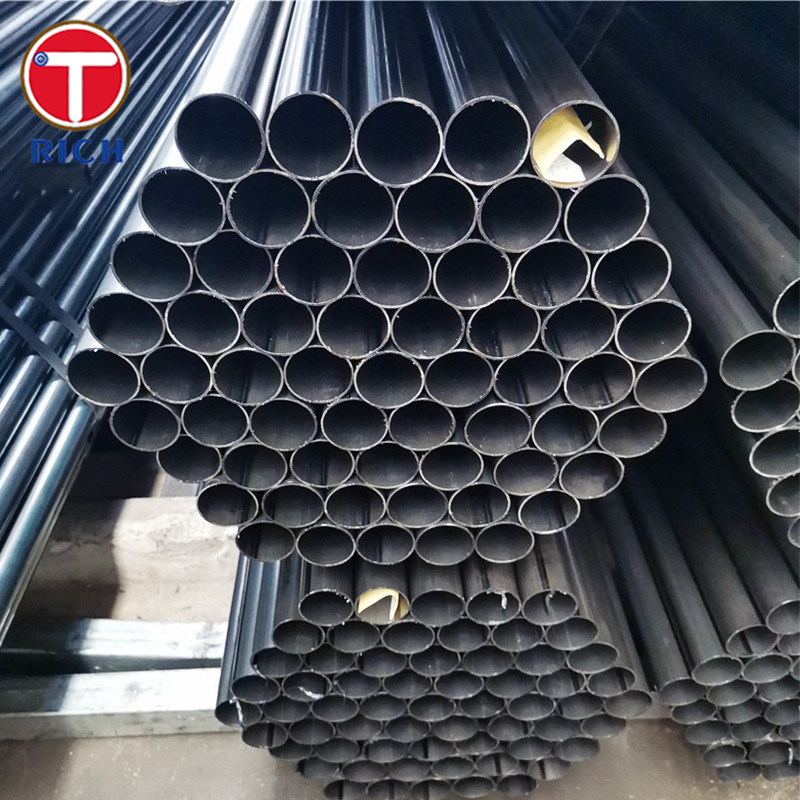

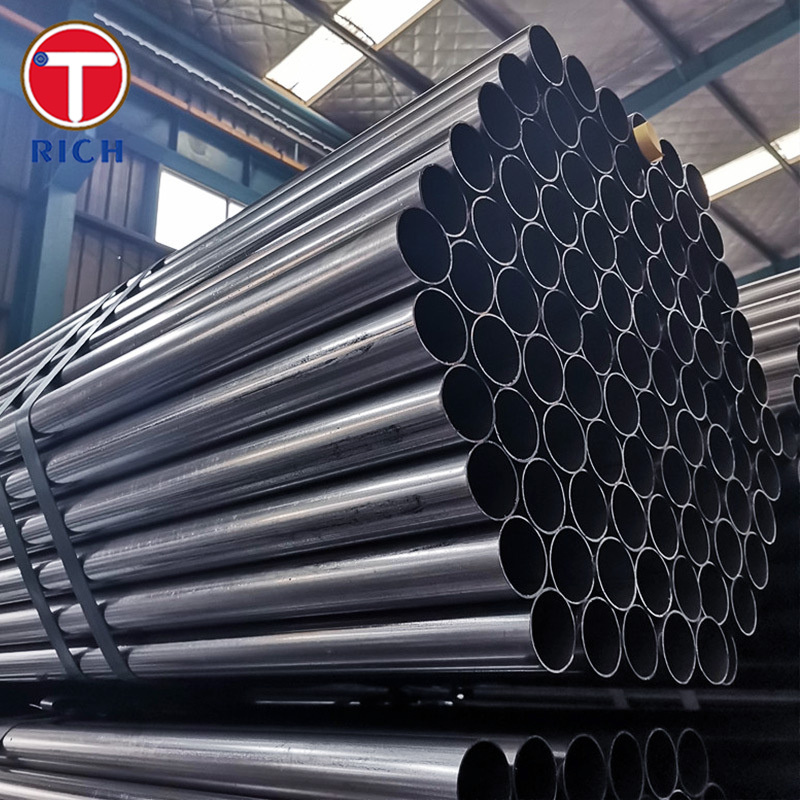

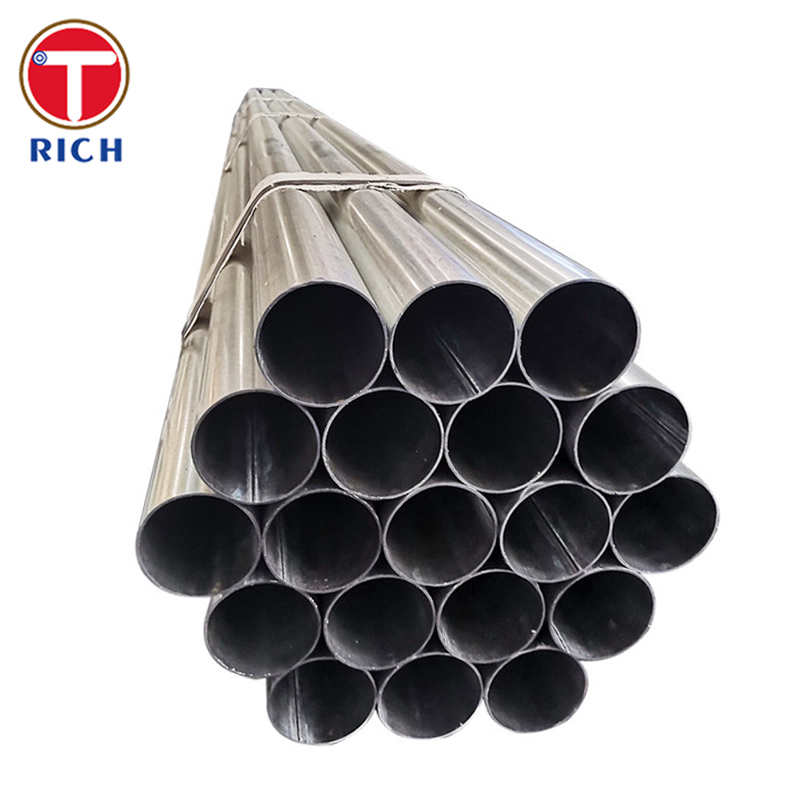

Tubería soldada de precisión estándar NF A49-341, tubería de acero de baja aleación con grados TS30o y TS30a para aplicaciones mecánicas
Detalles del producto
Tubo soldado de precisión estándar NF A49-341
,Tubo de acero de baja aleación grado TS30o
,Tubo para aplicaciones mecánicas grado TS30a
Tubo de acero de baja aleación soldado con precisión NF A49-341 (TS30o / TS30a / TS34a / TS7a / TS42a)
Descripción del material
Este producto es un tubo de acero de baja aleación soldado con precisión fabricado bajo la norma francesa NF A49-341. Está destinado a aplicaciones mecánicas, donde la precisión dimensional, la calidad de la costura de soldadura y la resistencia mecánica son esenciales. Debido a que está “soldado con precisión,” el proceso de fabricación está optimizado para producir tolerancias ajustadas, defectos mínimos y una geometría de sección transversal consistente.
Especificación
-
Tipo de producto: Tubo / tubería de acero soldado para uso mecánico
-
Norma: NF A49-341 (“Tubos de acero soldados con precisión para aplicaciones mecánicas”)
-
Grados / Designaciones: TS30o, TS30a, TS34a, TS7a, TS42a (y a veces TS47a en la serie NF)
-
Diámetros exteriores y espesores de pared típicos: Según la norma NF A49-341
-
Fabricación: Soldado (precisión, probablemente soldadura de alta frecuencia, posiblemente seguido de acabado)
Composición química
| Grado | C (máx.) | Si (máx.) | Mn (máx.) | P (máx.) | S (máx.) |
|---|---|---|---|---|---|
| TS30o | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS30a | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS34a | 0.15 | 0.30 | 1.00 | 0.025 | 0.025 |
| TS7a | 0.09 | 0.30 | 0.60 | 0.025 | 0.025 |
| TS42a | 0.18 | 0.30 | 1.20 | 0.025 | 0.025 |
Propiedades mecánicas
| Grado | Límite elástico Rp0.2 (MPa, min) | Resistencia a la tracción Rm (MPa, min) | Alargamiento A (%) | Reducción de área Z (%) | Dureza Brinell (HBW, típica o máx.) |
|---|---|---|---|---|---|
| TS30o | 250 | 390 | 18 | 40 | 120 |
| TS30a | 298 | 420 | 15 | 35 | 145 |
| TS34a | 330 | 480 | 14 | 30 | 165 |
| TS7a | 220 | 340 | 20 | 45 | 110 |
| TS42a | 360 | 520 | 12 | 25 | 190 |
Características principales
-
Precisión dimensional y tolerancias ajustadas: Debido a que se trata de un producto de tubo “soldado con precisión”, la geometría, la rectitud y la redondez se controlan estrictamente.
-
Buena resistencia mecánica: Los grados de baja aleación especificados proporcionan una mayor resistencia a la fluencia y a la tracción que los tubos de acero al carbono dulce, lo que los hace adecuados para piezas mecánicas que soportan carga.
-
Calidad de la soldadura: La costura de soldadura está diseñada para ser lisa, mínimamente intrusiva y libre de defectos (grietas, inclusiones) según lo requerido por las aplicaciones de uso mecánico.
-
Buena ductilidad y tenacidad: El alargamiento y la reducción de área adecuados permiten cierto grado de deformación y redistribución de tensiones bajo carga.
-
Compatibilidad con el tratamiento térmico: Estos grados pueden permitir tratamientos térmicos suaves (por ejemplo, normalización o recocido) para refinar la microestructura o aliviar tensiones, siempre que no degraden la precisión dimensional.
-
Bajo contenido de aleación: La aleación es modesta, destinada a mejorar las propiedades mecánicas sin aumentar significativamente el costo ni complicar el comportamiento de la soldadura.
Normas aplicables
-
NF A49-341: La norma principal para tubos soldados con precisión para uso mecánico en Francia.
-
Equivalentes ASTM / Internacionales: No hay un equivalente ASTM directo listado en el documento NF, pero las normas de tubos mecánicos similares (para tubos mecánicos soldados de carbono/aleación) podrían ser ASTM A513 o ASTM A519, aunque estos difieren en el alcance de la aplicación.
-
ISO / EN / GOST: La norma NF es específica de la NF A49 francesa; la referencia cruzada a las normas de tubos mecánicos EN o ISO puede ser posible, pero debe validarse caso por caso.
-
Otras normas NF A49: La serie NF A49 incluye normas relacionadas (por ejemplo, NF A49-343, NF A49-145) que rigen otros tipos de tubos soldados.
Si se requiere una designación ISO o EN en particular (para el comercio transfronterizo), puedo verificar los equivalentes.
Campos de aplicación
En general, los tubos soldados con precisión NF A49-341 se utilizan en ingeniería mecánica / construcción de máquinas / mecanismos. Más específicamente:
-
Componentes de máquinas: ejes, varillas, tubos guía, soportes cilíndricos
-
Automatización y robótica: actuadores lineales, vástagos de pistón, elementos telescópicos
-
Automoción / Sistemas de vehículos: enlace de dirección, varillas estabilizadoras, tubos estructurales de suspensión
-
Líneas hidráulicas / neumáticas (en funciones no presurizadas): tubos de montaje estructural, manguitos protectores
-
Accesorios de montaje y herramientas: plantillas, bancos de pruebas, brazos de soporte
P: ¿Es usted una empresa comercial o un fabricante?
R: Fabricante, también puede hacer comercio.
P: ¿Cuánto dura su tiempo de entrega?
R: En general, son 10-15 días si los productos están en stock, o son 30-40 días si los productos no están en stock,
es según la cantidad.
P: ¿Proporcionan muestras? ¿Es gratis o extra?
R: Sí, podríamos ofrecer la muestra de forma gratuita, pero debe pagar el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
R: Pago=2000USD, 30% T/T por adelantado, saldo antes del envío.
Si tiene otra pregunta, no dude en ponerse en contacto conmigo.
-
