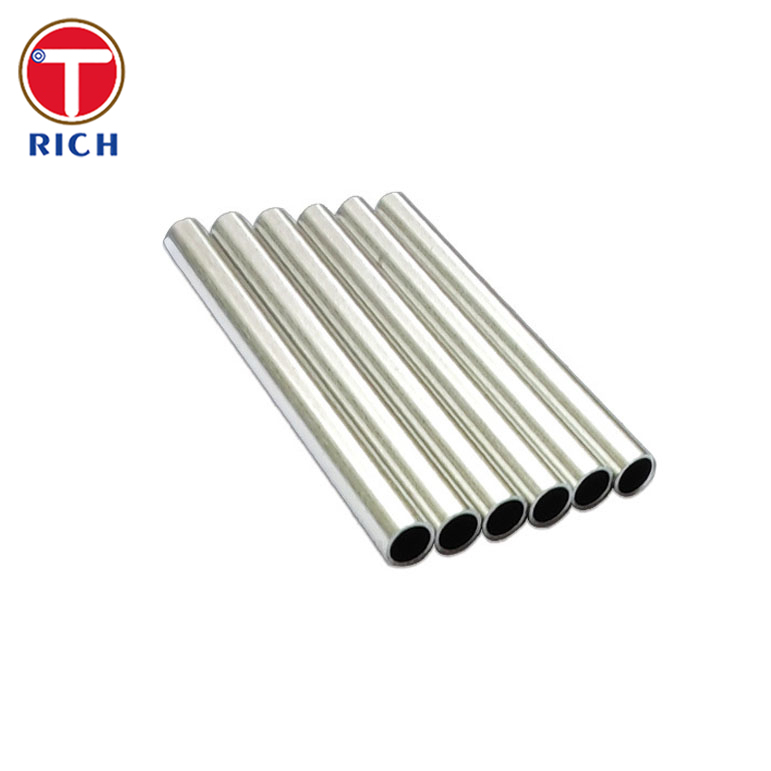

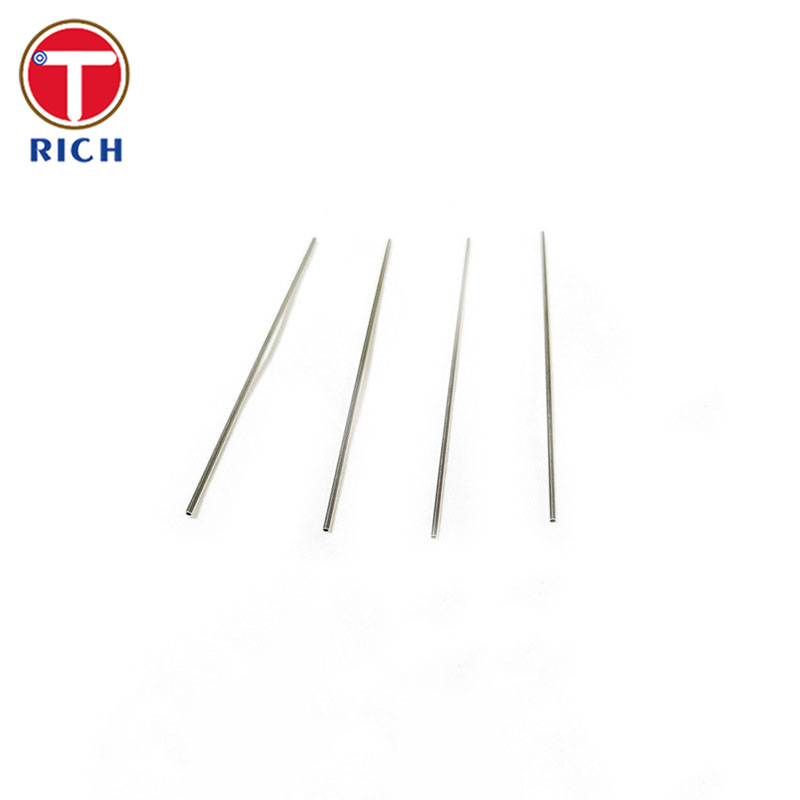

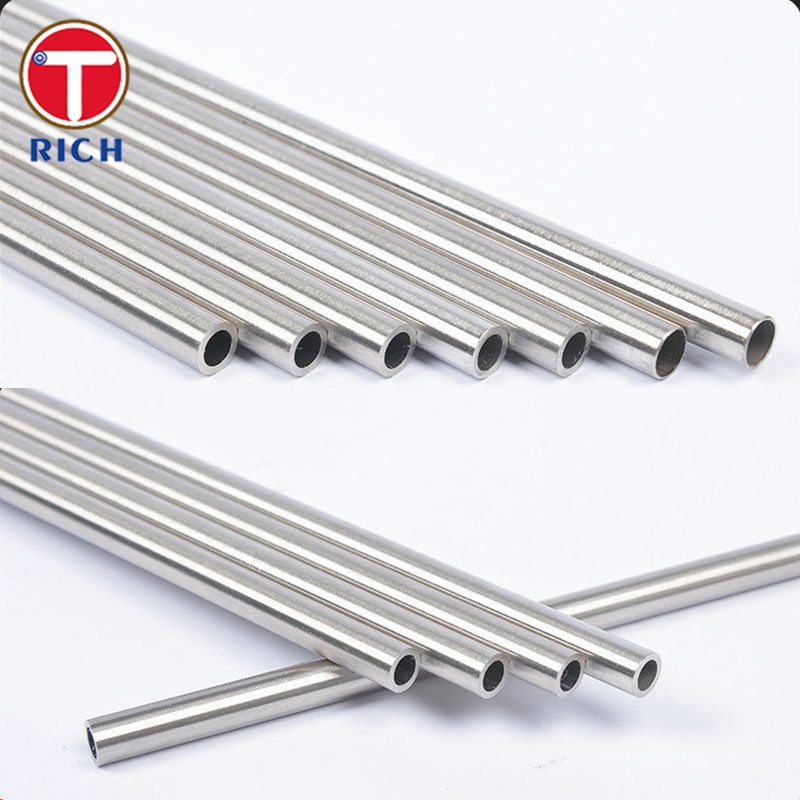

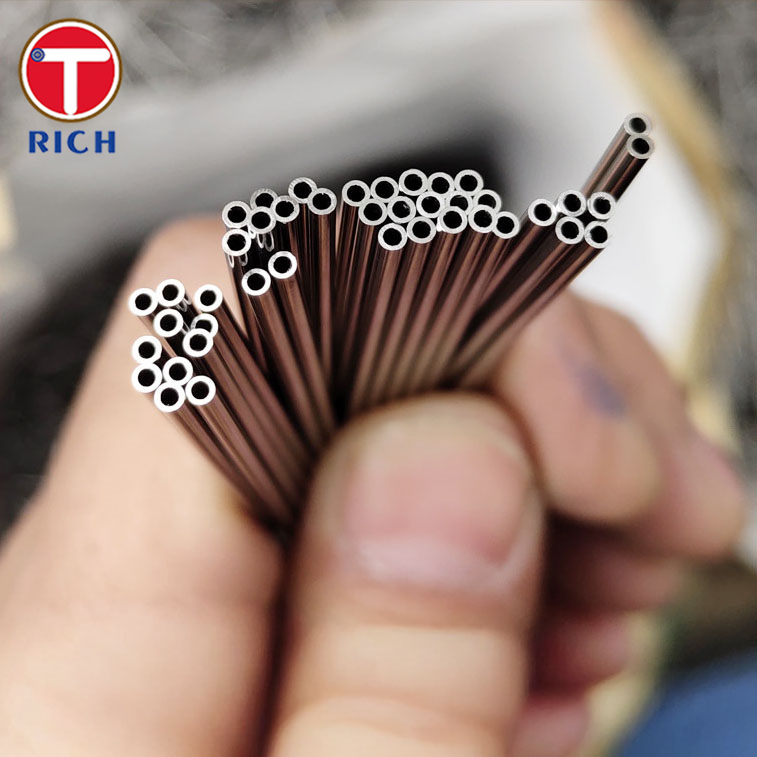

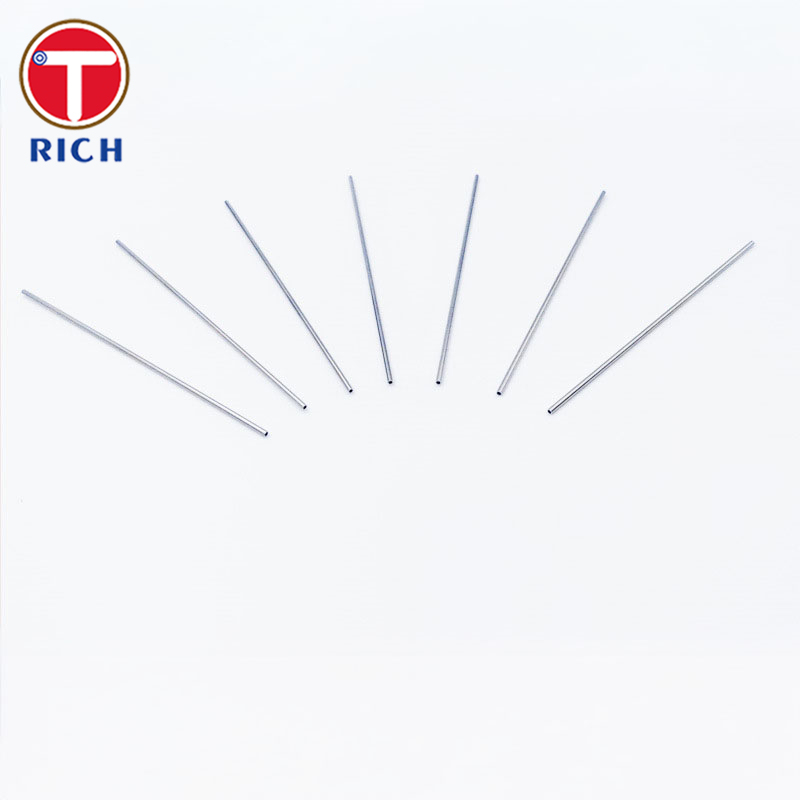

Tubo capilar de acero inoxidable: tubo de acero inoxidable de grado médico de diámetro pequeño
Material
Este producto es untubo capilar de acero inoxidable(también llamado tubo de acero inoxidable de diámetro pequeño o micro), diseñado para sistemas fluídicos médicos y de precisión. Proporciona un conducto cilíndrico hueco con diámetros internos (ID) muy pequeños y tolerancias dimensionales ajustadas, adecuado para transportar pequeños volúmenes de fluido o gas en condiciones controladas. Los tubos suelen estar hechos de aleaciones de acero inoxidable resistentes a la corrosión (comúnmente grados austeníticos) y se procesan (estirado en frío, recocido, pulido) para garantizar un excelente acabado superficial, precisión dimensional y biocompatibilidad.
Especificación
Los rangos de especificaciones típicos (pueden variar según el fabricante) son:
| Parámetro |
Rango/valor típico |
| Diámetro exterior (DE) |
0,30 mm a 12,70 mm |
| Diámetro interior (DI) |
~0,10 mm a ~8,00 mm |
| Espesor de la pared |
0,05 mm a ~1,50 mm |
| Longitud |
Hasta ~30 m continuos (o cortados a medida) |
| Tolerancia dimensional |
±0,02 mm a ±0,05 mm (exterior), ±0,02 mm a ±0,04 mm (interior) |
| Tratamiento superficial |
Recocido brillante, electropulido, pasivado. |
| Tipo de tubo |
Sin costura o soldado y estirado en frío |
Estos rangos representan capacidades de fabricación típicas; los clientes pueden especificar tolerancias más estrictas o rangos alternativos.
Composición química
A continuación se muestra una tabla comparativa de cinco grados de acero inoxidable comúnmente utilizados para tubos capilares, que muestra la composición química típica (en porcentaje de peso) según las referencias estándar y los datos del fabricante:
| Calificación |
C (máx.) |
Mn (máx.) |
Si (máx.) |
Cr (% en peso) |
Ni (% en peso) |
Mo (% en peso) |
| 304 / 304L |
0,08 (304), 0,03 (304L) |
2.00 |
0,75 |
18,0 – 20,0 |
8,0 – 11,0 |
– |
| 316 / 316L |
0,08 (316), 0,035 (316L) |
2.00 |
0,75 |
16,0 – 18,0 |
10,0 – 14,0 |
2,0 – 3,0 |
| 321 |
0,08 |
2.00 |
0,75 |
17,0 – 19,0 |
9,0 – 12,0 |
– |
| 347 |
~0.08 |
2.00 |
0,75 |
~17,0 – 19,0 |
~9,0 – 12,0 |
– |
| 17-4 PH (endurecido por precipitación) |
0,07 |
~1.00 |
1.00 |
15,5 – 17,5 |
3,0 – 5,0 |
– |
Propiedades mecánicas
| Calificación |
Resistencia a la tracción (MPa) |
0,2% límite elástico (MPa) |
Alargamiento (%) |
Dureza (HRB o equivalente) |
| 304 / 304L |
≥ 515MPa |
≥ 205 MPa |
≥ 40% |
≤ 92 HRB |
| 316 / 316L |
≥ 515MPa |
≥ 205 MPa |
≥ 40% |
≤ 95 HRB |
| 321 |
~515MPa |
~205MPa |
~40% |
~95 HRB |
| 347 |
Similar al 321 en muchas condiciones. |
– |
– |
– |
| 17-4 PH (envejecido) |
~930–1100 MPa (después del envejecimiento) |
~850–1000 MPa |
~8 – 15% (dependiendo de la edad) |
~30–39 HRC (convertido) |
Estas propiedades mecánicas dependen en gran medida del tratamiento térmico, el trabajo en frío y el templado. Para tubos capilares de diámetro pequeño, el proceso de fabricación puede implicar estirado en frío y recocido para adaptar el equilibrio resistencia/ductibilidad.
Características clave
-
Excelenteresistencia a la corrosión, especialmente contra fluidos corporales, solución salina y desinfectantes, particularmente cuando se utilizan grados 316L o bajos en carbono.
-
Alta pureza, limpieza y pasivación para cumplir con los estándares de higiene y biocompatibilidad de dispositivos médicos.
-
Tolerancias dimensionales muy finas y superficies internas lisas para minimizar la alteración del flujo, la caída de presión o los riesgos de contaminación.
-
Capacidad de doblarse y enrollarse firmemente, si es necesario, manteniendo la integridad.
-
Buena resistencia mecánica incluso en espesores de pared pequeños.
-
Compatibilidad con ensayos no destructivos (ultrasónicos, corrientes de Foucault) para la detección de defectos.
-
Capacidad para manejar diferenciales de presión moderados según la geometría y el grado.
Normas aplicables
Dependiendo de la geografía y las regulaciones médicas, las siguientes normas pueden aplicarse a los tubos capilares de acero inoxidable (especialmente para aplicaciones médicas o de precisión):
| Tipo estándar |
Ejemplos / Relevancia |
| ASTM/ASME |
ASTM A269 (tubos de acero inoxidable austenítico soldados y sin costura); ASTM A632 (tubos inoxidables de precisión y diámetro pequeño); ASTM A213; ASTM A312; ASTM E213, E209 para pruebas no destructivas |
| EN/ISO |
EN 10216-5 (tubos de acero inoxidable); ISO 1127 (tubos: dimensiones y tolerancias) |
| Médico / Implante |
ASTM F138/F139 (para 316LVM, acero inoxidable de grado médico fundido al vacío) |
| Nacional (p. ej., China) |
Estándares GB/GB-T como GB/T 13296 (tubos de acero inoxidable sin costura); GB/T 14976 (capilar de transporte de fluido) |
| JIS (Japón) |
JIS G 3448 (tubos capilares de acero inoxidable de precisión) |
| GOST (Rusia / CEI) |
Es posible que se apliquen estándares locales de tubos de acero inoxidable según la región. |
Al certificar dispositivos médicos, también considere la biocompatibilidad, los lixiviables, la compatibilidad con la esterilización y el cumplimiento normativo (por ejemplo, ISO 10993, USP clase VI, etc.).
Campos de aplicación y casos de uso
Áreas de aplicación generales
Este tipo de tubo capilar de acero inoxidable de pequeño diámetro se utiliza en equipos médicos, de laboratorio, analíticos, de microfluidos, instrumentación y de alta precisión donde se necesita transporte de fluidos o gases en un volumen mínimo.
Casos de uso específicos en campos médicos y relacionados
-
Catéteres / Alambres guía: como segmentos de tubos internos o estructurales para administración de medicamentos, sensores o sistemas de guía.
-
Sistemas de jeringa/infusión: microtubos para una dosificación precisa, conexión de válvulas o filtros.
-
Agujas / Conjuntos de microagujas: utilizado en ejes de agujas o vías de fluidos internas.
-
Instrumentación médica: canales de fluidos o gases dentro de dispositivos de diagnóstico, analizadores, analizadores de sangre.
-
Dispositivos implantables: en algunos casos (con grados y tratamiento adecuados), como parte de sensores o catéteres implantables.
-
Instrumentación analítica/de laboratorio.: conexión de bombas de alta presión, sistemas de cromatografía, espectrómetros de masas, módulos de microfluidos.
-
Sensores / sondas: como carcasas protectoras o conductos para sensores químicos, de presión o de temperatura en un entorno médico.
