Tubos con aletas soldados de alta frecuencia de tipo H/HH para intercambiadores de calor de alta eficiencia térmica y bajo desgaste y contaminación
Detalles del producto
Tubos Aleteados de Alta Eficiencia Térmica
,Tubos de Intercambiador de Calor de Bajo Desgaste
,Tubo Aleteado Tipo H/HH de Baja Incrustación
Tubos aletados soldados de alta frecuencia tipo H/HH para intercambiadores de calor

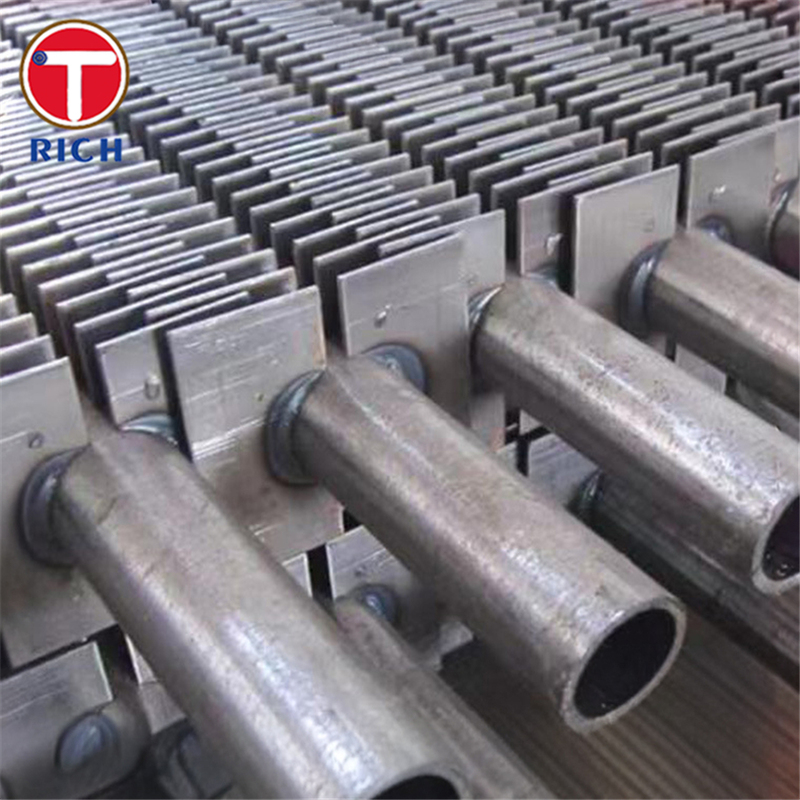

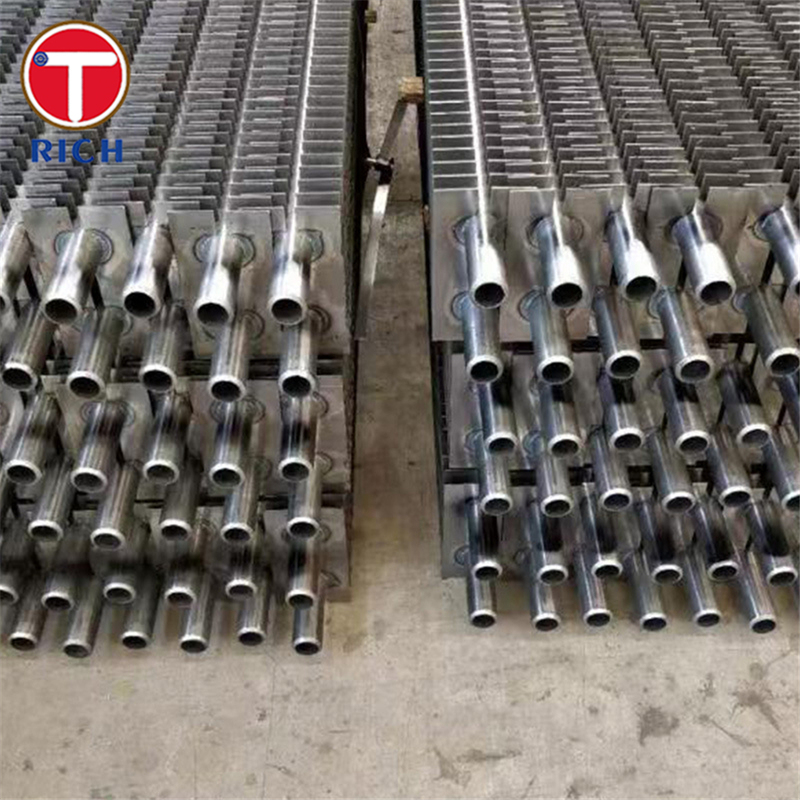

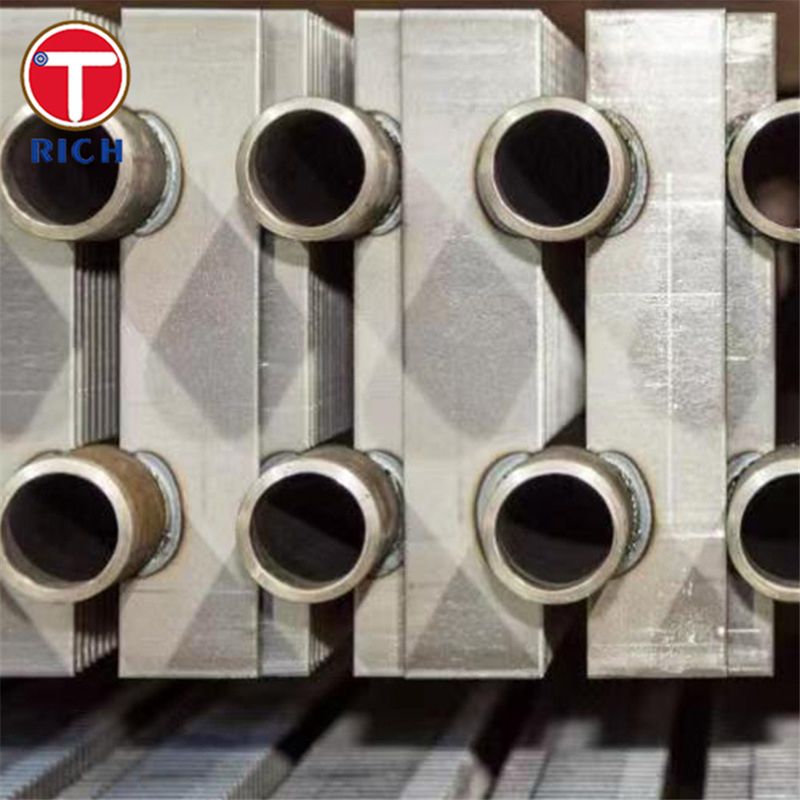

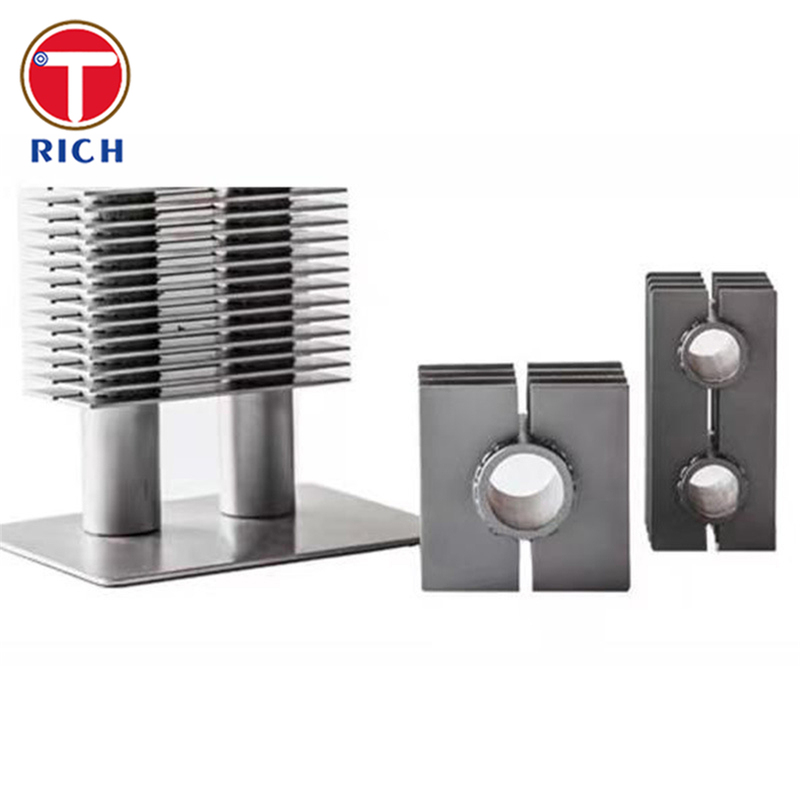

Los tubos aletados soldados de alta frecuencia tipo H/HH son tubos aletados de placa rectangulares (en forma de H) o doblemente rectangulares (HH) que se utilizan como elementos de transferencia de calor compactos y de alta eficiencia en economizadores, precalentadores de aire y otros intercambiadores de calor de gas a fluido. Dos placas de acero se sueldan por resistencia a lados opuestos de un tubo base redondo, formando una sección transversal en forma de “H” que aumenta en gran medida el área de la superficie externa, al tiempo que crea canales de gas de combustión rectos con baja caída de presión y buena accesibilidad para la limpieza con hollín.
Especificaciones
-
Diámetro exterior del tubo base: 25–63 mm (otros diámetros bajo pedido)
-
Grosor de la pared del tubo base: ≥ 3,0 mm para servicio de calderas
-
Longitud máxima: hasta unos 18 m por tubo (depende del grado y los límites de manipulación)
-
Altura de la aleta: hasta aprox. 200 mm
-
Grosor de la aleta: 1,5–3,5 mm
-
Espaciamiento de la aleta (paso): típicamente 8–30 mm
-
Materiales del tubo base: acero al carbono, acero de baja aleación, acero aleado Cr-Mo, acero inoxidable austenítico
-
Materiales de la aleta: acero al carbono, acero de baja aleación o acero inoxidable para que coincida con las condiciones de servicio
Ventajas clave
-
Alta eficiencia térmica en un paquete compacto
Las aletas de placa H/HH rectangulares proporcionan varias veces la superficie de calentamiento de un economizador de tubo liso del mismo diámetro y longitud, lo que permite bancos de intercambiadores de calor mucho más pequeños y ligeros. -
Bajo desgaste, bajo ensuciamiento en gases de combustión polvorientos
Los tubos aletados tipo H se utilizan ampliamente para unidades de carbón, calderas CFB y economizadores de incineradores de residuos porque los canales rectos y el área de flujo de gas expandida ayudan a reducir la velocidad del gas, la erosión y la deposición de cenizas en comparación con los tubos con aletas lisas o en espiral. -
Unión robusta de aleta a tubo soldada por alta frecuencia
La soldadura por resistencia de alta frecuencia automática produce una unión metalúrgica continua a lo largo del borde de la aleta con una zona afectada por el calor mínima, lo que proporciona una alta resistencia a la tracción en la unión y una excelente resistencia a la vibración, los ciclos térmicos y la limpieza con hollín.
Composición química
| Grado | Estándar | C (wt%) | Si (wt%) | Mn (wt%) | P máx. (wt%) | S máx. (wt%) | Notas |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 0,06–0,18 | no especificado | 0,27–0,63 | 0,035 | 0,035 | Tubo para intercambiador de calor sin costura con bajo contenido de carbono |
| A192 | ASTM A192/A192M | ≤0,08 | ≤0,25 | 0,30–0,60 | 0,035 | 0,025 | Tubo de caldera de acero al carbono para servicio de alta presión |
| A210 Gr. A1 | ASTM A210/A210M | ≤0,27 | ≥0,10 | ≤0,93 | 0,035 | 0,035 | Tubo de caldera y sobrecalentador de carbono medio sin costura |
| 20G | GB 5310 | 0,17–0,23 | 0,17–0,37 | 0,35–0,65 | 0,025 | 0,015 | Acero para tubos de calderas de alta presión chino |
| P235GH | EN 10216-2 (1.0345) | ≤0,16 | ≤0,35 | ≤1,20 | 0,025 | 0,020 | Acero para tubos a presión sin aleación para alta temperatura |
Los valores son límites de análisis de cuchara de los estándares respectivos; los resultados reales de las pruebas de fábrica suelen estar dentro de estos rangos.
Propiedades mecánicas
| Grado | Condición / Forma del producto | Resistencia a la tracción Rm (MPa) | Límite elástico Re / Rp0,2 (MPa) | Alargamiento A (%) |
|---|---|---|---|---|
| A179 | Tubo sin costura, estirado en frío | ≥325 | ≥180 | ≥35 |
| A192 | Tubo de caldera sin costura | ≥325 | ≈205 (mínimo típico) | ≥30 (8 pulg.) / ≥25 (2 pulg.) |
| A210 Gr. A1 | Tubo de caldera sin costura | ≥415 | ≥255 | ≥30 |
| 20G | Tubo normalizado | 410–550 | ≥245 | ≥24 |
| P235GH | Tubo normalizado, T ≤ 16 mm | 360–500 | ≥235 | ≥25 |
Normas aplicables
Los tubos base para tubos aletados H/HH se producen típicamente según:
-
ASTM / ASME: A179, A192, A210, serie A213 para tubos de calderas e intercambiadores de calor
-
EN: Grados EN 10216-2 como P235GH, P265GH para servicio a presión a alta temperatura
-
GB: Tubos de calderas de alta presión GB/T 5310 (por ejemplo, 20G)
-
JIS / GOST: Grados equivalentes de tubos de calderas y a presión según lo requieran las especificaciones del proyecto
Aplicaciones típicas
-
Calderas industriales y de energía: economizadores, economizadores de baja temperatura, precalentadores de aire, calderas de recuperación de calor
-
Recuperación de calor residual: enfriadores de gases de combustión de cola en unidades de carbón, petróleo y incineración de residuos, calderas CFB y hornos de proceso
-
Sectores de procesos y marinos: secciones de convección de calentadores de combustión, enfriadores de gases de proceso y economizadores de gases de escape marinos que utilizan gases cargados de polvo y de alta temperatura
P: ¿Es usted una empresa comercial o un fabricante?
R: fabricante, también puede hacer comercio.
P: ¿Cuánto dura su tiempo de entrega?
R: En general, es de 10 a 15 días si los productos están en stock, o es de 30 a 40 días si los productos no están en stock,
es según la cantidad.
P: ¿Proporcionan muestras? ¿Es gratis o extra?
R: Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
R: Pago=2000USD, 30% T/T por adelantado, saldo antes del envío.
Si tiene otra pregunta, no dude en ponerse en contacto conmigo.
-
