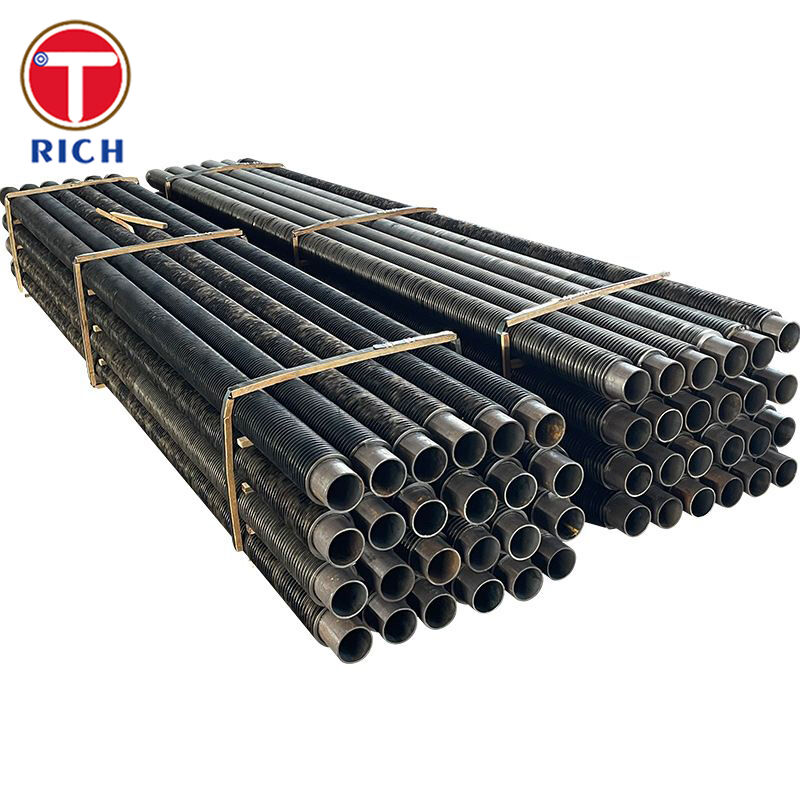

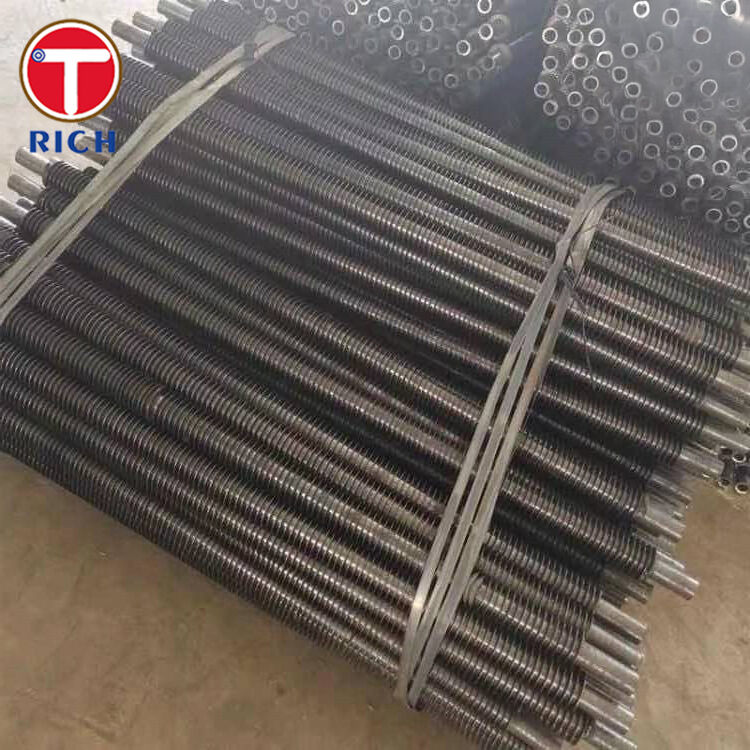

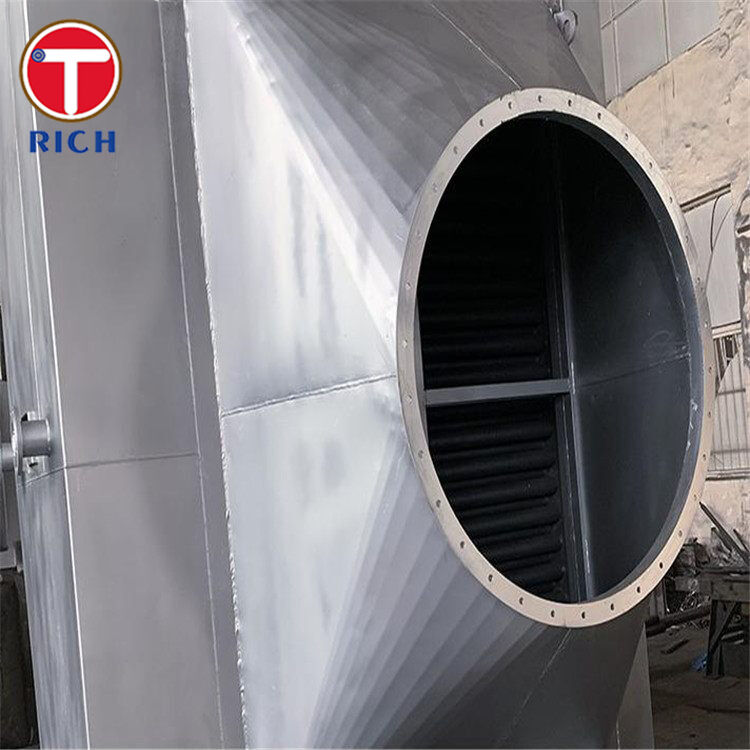

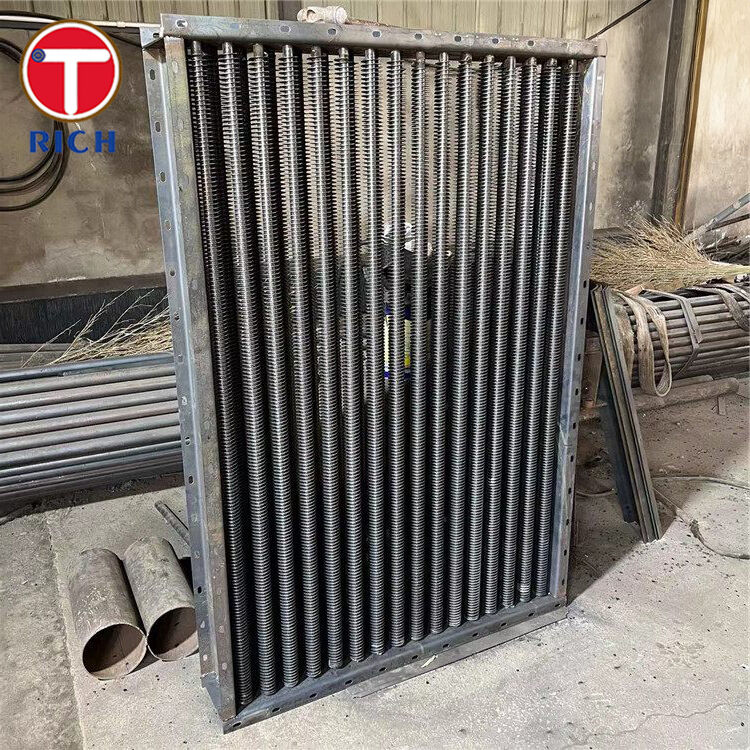

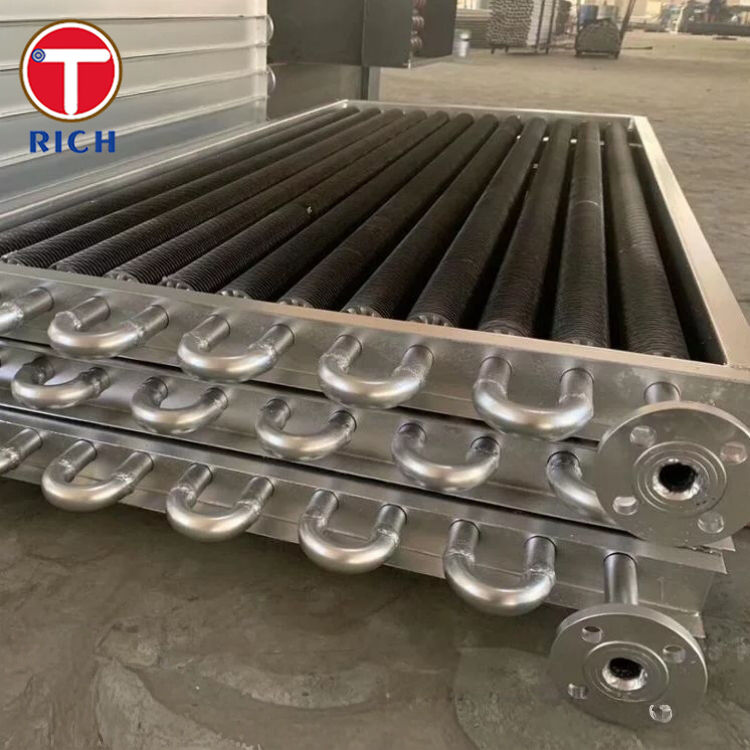

Tubo de aleta tipo L Tubos de aleta enrollados de tensión de aluminio de pie L para intercambiadores de calor

Resumen del material

Los tubos laminados con aletas de tensión de pie de aluminio L son elementos de transferencia de calor bimetales o multimetales en los que una delgada cinta de aluminio se enrolla helicoidalmente alrededor de un tubo base bajo tensión controlada.Un pie en forma de L se forma primero en un borde de la franja de la aleta; este pie se apoya directamente en la superficie exterior del tubo y bloquea mecánicamente la aleta en el tubo a lo largo de toda su longitud.

El tubo base puede ser de acero al carbono, acero de baja aleación, acero inoxidable o materiales no ferrosos como cobre y latón,Mientras que la aleta está hecha típicamente de aleaciones de aluminio de alta conductividad térmica (eEste diseño combina la resistencia mecánica y la presión nominal del tubo base con la excelente conductividad térmica y resistencia a la corrosión de las aletas de aluminio.

Los tubos de aleta tipo L se utilizan ampliamente en intercambiadores de calor refrigerados por aire, radiadores industriales y enfriadores de gas de proceso.especialmente cuando las temperaturas de funcionamiento están en el rango de bajo a medio y se requiere una protección adicional de la pared del tubo.

Especificaciones

Estos valores representan las capacidades de fabricación comunes para los tubos de aluminio con aletas de cuerda tensional de pie L. Las dimensiones y tolerancias reales se finalizan según los dibujos del cliente y los códigos aplicables.

• Materiales para tubos de base

  • Acero al carbono: por ejemplo, SA-179, SA-210, SA-214

  • Acero inoxidable: por ejemplo, TP304/304L, TP316/316L

  • Aceros de aleación o no ferrosos (cobre, latón, Cu-Ni) a petición

• Material de las aletas

  • Las aleaciones de aluminio: AA1050/1050A, 1060, 1100, 3003, 5052 (otras bajo petición)

  • Temperatura típicamente H14 / H16 para el stock de aletas

• Diámetro exterior del tubo (OD)

  • Aproximadamente 12,7 ∼ 50,8 mm (1/2 ′′ ∼ 2 ") comúnmente suministrados

  • Otros rangos de OD posibles en función del material y del grosor de la pared

• espesor de la pared del tubo

  • Por lo general 1,5 ∼ 6,0 mm dependiendo de la presión de diseño y el código; paredes más pesadas disponibles para el servicio de alta presión

• Altura de las aletas

  • Aproximadamente 616 mm (1/4" 5/8"), con aletas más largas posibles para diseños especiales

• espesor de las aletas

  • Por lo general, es de 0,2 ∼0,4 mm (≈0,008 ∼0,016")

• Piso de las aletas (densidad de las aletas)

  • 5 ∼13 aletas por pulgada (≈4 ∼16 mm de ancho de aletas) según el diseño térmico

• Duración máxima del tubo

  • Hasta aproximadamente 15 ∼18 m (≈50 ∼60 pies), según los límites de material y transporte

• Temperatura de funcionamiento recomendada

  • Normalmente hasta unos 200 °C (≈400 °F) de funcionamiento continuo

  • Los picos a corto plazo de hasta ≈230 + °C (450 °F) pueden ser aceptables dependiendo del material del tubo base, la aleación de aletas y el entorno.

  • Para temperaturas metálicas más altas, generalmente se prefieren tipos de aletas extrudidas o incrustadas

Principales características

• Alta eficiencia de transferencia de calor

  • Las aletas de aluminio ofrecen una conductividad térmica muy alta y una gran superficie externa, lo que aumenta significativamente los coeficientes generales de transferencia de calor en los servicios controlados desde el lado del aire.

• Enlaces mecánicos con tubos terminales seguros

  • El pie en L está enrollado por tensión para que cada giro de aleta se apoye firmemente contra el tubo, proporcionando un espaciamiento uniforme de las aletas y evitando el movimiento o la separación de las aletas bajo ciclos térmicos y vibraciones.

• Mejora de la protección contra la corrosión del tubo base

  • El pie de la aleta cubre la superficie del tubo, protegiendo el acero de la exposición directa a la atmósfera y reduciendo el riesgo de corrosión bajo la aleta en muchos entornos.

• Optimizado para el servicio con aire refrigerado

  • Los tubos de aleta tipo L se utilizan ampliamente en intercambiadores de calor refrigerados por aire y refrigeradores de ventilador con aleta donde se esperan temperaturas, presiones y niveles de vibración moderados.

• Combinación flexible de materiales

  • Cualquier material de tubo adecuado puede combinarse con aletas de aluminio de alta conductividad, costo de equilibrio, resistencia a la corrosión y clasificación de presión para cada proyecto.

• Solución rentable

  • En comparación con los tubos de aleta extrudidos,el aleteo de aluminio con heridas de tensión en L generalmente ofrece un menor costo de material y fabricación, al tiempo que proporciona una adhesión confiable de las aletas y una buena vida útil en condiciones adecuadas.

Nuestras Ventajas

1.¿Las aletas se aflojarán o se estremecerán bajo vibración y ciclo térmico?

• El perfil de pie en L y el enrollamiento de tensión controlado producen un bloqueo mecánico entre la aleta y el tubo que resiste el levantamiento de la aleta y el movimiento en el rango de operación típico hasta aproximadamente 400 ∼ 450 ° F.

• La separación uniforme de las aletas y el estrecho contacto de las raíces ayudan a prevenir el estrés y el ruido, mejorando la estabilidad a largo plazo de los enfriadores de aletas y los enfriadores de aire.

2¿Cómo se controla la corrosión de los tubos de base, especialmente al aire libre o en plantas costeras?

• El pie en L de aluminio cubre la superficie del tubo, proporcionando una barrera adicional entre el ambiente y el tubo de acero o aleación.

• La combinación de aleación de aletas (por ejemplo, 3003 o 5052 para una mayor resistencia a la corrosión) y aleación de tubos (por ejemplo, 3003 o 5052 para una mayor resistencia a la corrosión)Acero inoxidable o Cu-Ni) se selecciona para minimizar los efectos galvánicos en atmósferas marinas o químicamente agresivas.

3¿Puede cumplir con mis requisitos de código y estándar?

• Los tubos de base y los materiales de las aletas de aluminio se obtienen y fabrican de acuerdo con las principales normas internacionales: ASTM (B209, B221, B234/B241/B429), EN (EN 573-3, EN 755-1/2), GOST 4784,El valor de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles, GB/T 4437.1, entre otros.

• La composición química y las propiedades mecánicas de las aleaciones de aletas de aluminio se controlan con arreglo a las designaciones de aleación correspondientes (1050, 1060, 3003, 5052, 6063 etc.),garantizar un rendimiento rastreable y repetible.

4¿Puede combinar el diseño de mi paquete existente (DO, altura de las aletas, FPI, longitud)?

• Apoyamos los OD típicos de tubos de 1/2" a 2", alturas de aletas de aproximadamente 1/4" a 5/8", aleta de 5 a 13 FPI y longitudes de tubos de hasta ~ 15 ¢ 18 m, que cubre la mayoría de las refinerías comunes,aplicaciones petroquímicas y energéticas.

• Se pueden diseñar geometrías y densidades de aletas personalizadas para que coincidan con los diseños térmicos existentes o los requisitos de modernización.

5¿Qué pasa con el mantenimiento, la limpieza y el reemplazo?

• La superficie lisa de las aletas de aluminio es compatible con los procedimientos estándar de limpieza con soplado de aire o lavado con agua a baja presión comúnmente utilizados en las unidades de ventilador de aletas.

• El cumplimiento constante de las designaciones de aleación estándar y los rangos de dimensiones facilita el suministro de tubos de reemplazo que son totalmente intercambiables con los paquetes originales.

Composición química de las aleaciones típicas de aleta de aluminio

Propiedades mecánicas Las aleaciones típicas de aleta de aluminio

Normas aplicables

Dependiendo de la selección del material y de las especificaciones del cliente, los tubos de aluminio con aletas de pie L de tipo L se pueden fabricar de acuerdo con las siguientes normas (o equivalentes):

• Las demás partidas

  • Las demás partidasLas demás partidas de los productos de la partida 85 incluidas en el anexo II del Reglamento (CE) n.o 1049/2009

  • Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 del presente anexo.- Barras, barras, alambres, perfiles y tubos extrudidos de aluminio y de aleación de aluminio (tubos y secciones de aluminio)

  • Se aplicarán las siguientes medidas:Tubos y tubos sin costura de aluminio y aleación de aluminio para condensadores y intercambiadores de calor

• EN (Europa)

  • En el caso de los vehículos de motor- Aluminio y aleaciones de aluminio - Composición química y forma de los productos forjados (denominación y composición de las aleaciones)

  • En el caso de los vehículos de la categoría N1¢ Aluminio y aleaciones de aluminio ¢ Varillas, tubos y perfiles extrudidos ¢ Condiciones técnicas de entrega y propiedades mecánicas

• GOST (Rusia/CEI)

  • Las condiciones de los productos- Aluminio y aleaciones de aluminio forjado - Calidades y composición química

• JIS (Japón)

  • Se aplicará el procedimiento siguiente:¢ Hojas, tiras y placas de aluminio y de aleaciones de aluminio

  • Se aplicará el procedimiento siguiente:- barras, barras y alambres de aluminio y aleaciones de aluminio (relacionados con productos y tubos extrudidos)

• GB / T (China)

  • Se aplicarán las disposiciones siguientes:Composición química del aluminio forjado y de las aleaciones de aluminio (límites de aleación)

  • Se trata de la parte de los productos que se encuentran en el ámbito de aplicación de la Directiva.1¥ Tubos extrudidos a caliente de aluminio y aleaciones de aluminio ¥ Parte 1: Tubos sin costuras (tubos de base de aluminio)

El acero, el acero inoxidable y otros materiales para tubos de base se ajustan a los códigos específicos del proyecto, como las normas ASME, EN, GB o GOST para tuberías a presión y calderas, según sea necesario.

Áreas de aplicación

Áreas de aplicación generales

Los tubos con aletas enrolladas de aluminio de pie de tensión en L son adecuados para una amplia gama de equipos térmicos donde domina la resistencia del lado del aire y se requiere una superficie externa mejorada:

• Los intercambiadores de calor refrigerados por aire y los enfriadores de aletas en refinerías y plantas petroquímicas

• Refrigeradores de gas y interfrigeradores para compresores y sistemas de turbinas de gas

• Radiadores industriales para motores, turbinas y equipos giratorios de gran tamaño

• Unidades y economizadores de recuperación de calor residual (dentro de los límites de temperatura)

• Las bobinas de los calentadores de aire y secadores de gas de proceso

• Condensadores/evaporadores de climatización y refrigeración, donde se prefieren los diseños metálicos de aletas y tubos

Uso típico en cada sector

• Petróleo y gas / petroquímica

  • Refrigeradores de gas de proceso enfriados por aire, paquetes de condensadores, refrigeradores superiores de estabilizadores y refrigeradores de aletas en instalaciones de soporte de tuberías.

• Generación de energía

  • Refrigeradores de aire de generador y motor, refrigeradores de lubricante de turbina, refrigeradores de hidrógeno (cuando sean aceptables las aletas de aluminio) y refrigeradores de aire del sistema auxiliar.

• Fabricación de productos químicos y fertilizantes

  • Refrigeradores de aire para los flujos de proceso (NH3, gas de síntesis, aire, nitrógeno), refrigeradores de productos y sistemas de recuperación de disolventes, en los que la temperatura moderada y la corrosividad coinciden con la capacidad de las aletas de aluminio.

• Equipos para la metalurgia, el papel, los alimentos y el secado

  • Calentadores y secadores de aire caliente, bobinas de horno y calentadores de aire de proceso que se benefician de una gran superficie de aleta y un peso relativamente bajo de aleta.

• Aire acondicionado / refrigeración

  • Las bobinas personalizadas y los calentadores de aire industriales donde se prefieren aletas metálicas robustas y tubos de pared pesada sobre las bobinas comerciales ligeras, dentro de temperaturas y envolturas de corrosión adecuadas.
