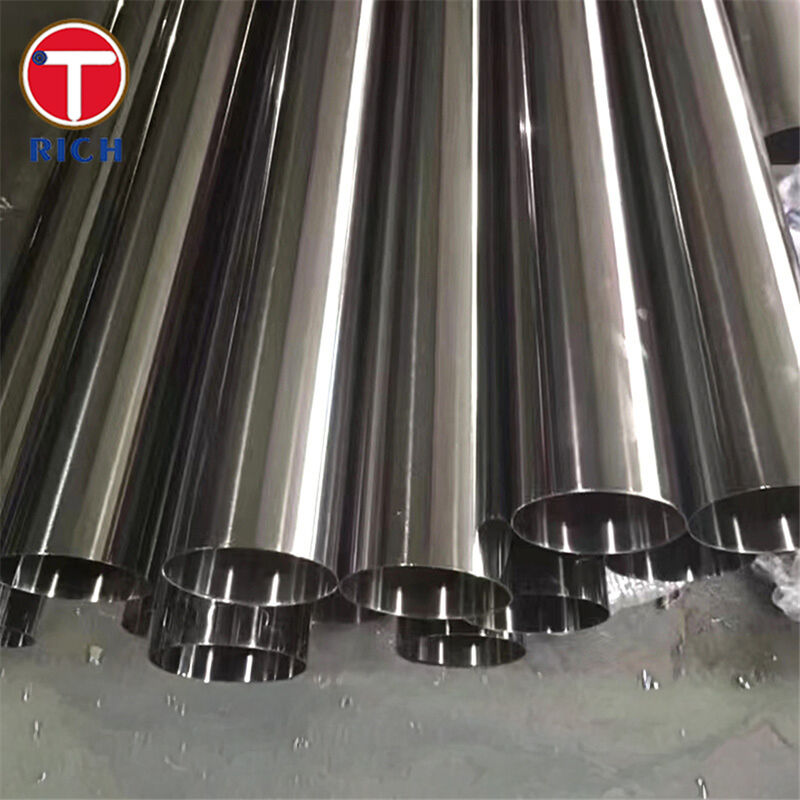

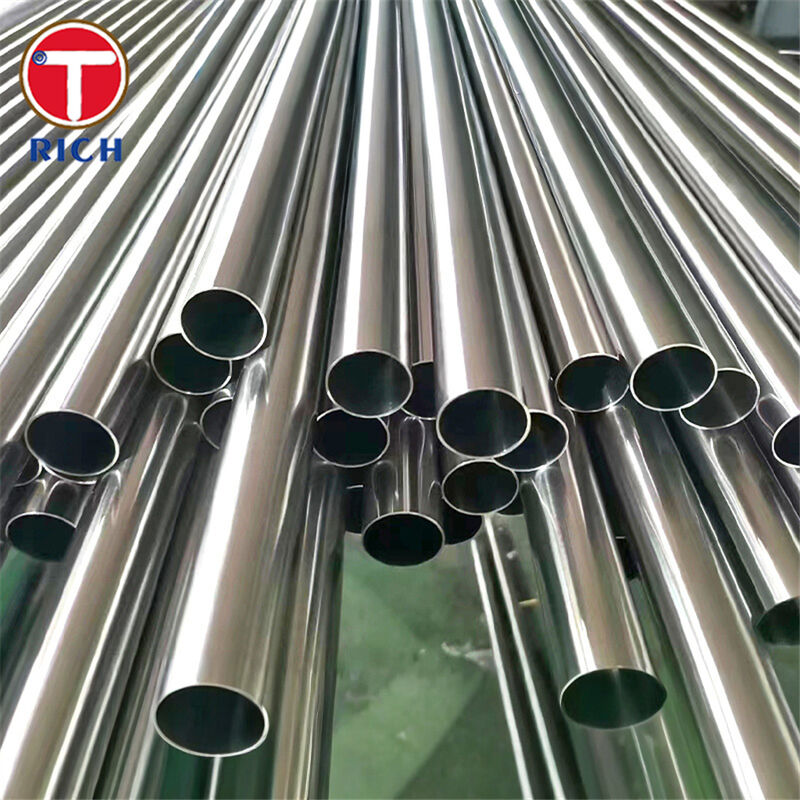

Tubo de acero inoxidable ISO 2037 Tubos sanitarios de acero inoxidable para la industria alimentaria

Material

Los tubos sanitarios de acero inoxidable ISO 2037 son tubos de acero inoxidable austenítico sin costura o soldados, diseñados específicamente para el servicio higiénico en la industria alimentaria. La norma ISO 2037 define las dimensiones, tolerancias, rugosidad superficial y requisitos higiénicos para los tubos rectos de acero inoxidable utilizados en el sector alimentario, garantizando una fácil limpieza y la seguridad del producto.

Los grados típicos para los tubos ISO 2037 son:

• AISI 304 / 304L (EN 1.4301 / 1.4307)

• AISI 316 / 316L (EN 1.4401 / 1.4404) – Aleado con Mo para una mayor resistencia a la corrosión

• AISI 321 (EN 1.4541) – Estabilizado con Ti para una mejor resistencia a la sensibilización y al servicio a alta temperatura

Estos grados combinan una excelente resistencia a la corrosión, soldabilidad y conformabilidad, lo que los convierte en la opción estándar para tuberías de alimentos, lácteos y bebidas.

Especificaciones

• Estándar

  • ISO 2037:1992 “Tubos de acero inoxidable para la industria alimentaria”

  • Adopciones regionales como BH GSO ISO 2037:2017

• Grados típicos de acero

  • AISI 304 / 304L / 316 / 316L / 321

  • Equivalentes EN: 1.4301, 1.4307, 1.4401, 1.4404, 1.4541

• Proceso de fabricación

  • Tubos soldados o sin costura

  • Recocido en solución y decapado, con superficie interna opcionalmente pulida mecánicamente/electrolíticamente

  • Soldaduras laminadas o rectificadas para mantener la suavidad interna para el servicio higiénico

• Dimensiones (rango típico ISO 2037)

  • Diámetro exterior: aproximadamente 25–101,6 mm, ampliamente utilizado en plantas de alimentos y bebidas

  • Espesor de pared: series según las tablas ISO 2037; tamaños sanitarios comunes alrededor de 1,5–3,0 mm (los valores exactos dependen de la serie OD)

• Acabado superficial y rugosidad

  • Acabado interno típicamente recocido brillante y/o pulido mecánicamente

  • Rugosidad: las líneas sanitarias de alimentos y bebidas suelen especificar Ra ≤ 0,8 μm (32 μin) en la superficie en contacto con el producto para minimizar la biopelícula y facilitar la limpieza.

• Extremos de los tubos

  • Corte cuadrado, desbarbado, adecuado para soldadura orbital

  • Extremos de férulas/abrazaderas sanitarias preensambladas opcionales para una instalación rápida

Características principales

1. Superficie interna higiénica
   La rugosidad superficial controlada (típicamente Ra ≤ 0,8 μm) y las soldaduras sin grietas reducen la adhesión bacteriana y apoyan una limpieza CIP/SIP eficaz.

2. Excelente resistencia a la corrosión
   304/304L proporcionan una resistencia robusta para medios neutros; 316/316L añaden molibdeno para una mayor resistencia en productos alimenticios que contienen cloruro o ácidos y productos químicos de limpieza.

3. Tolerancias dimensionales consistentes
   ISO 2037 establece tolerancias estrictas para OD, espesor de pared y rectitud, lo que proporciona un ajuste fiable con abrazaderas, accesorios y válvulas estandarizados.

4. Alta integridad mecánica
   Los aceros inoxidables austeníticos ofrecen alta resistencia a la tracción, ductilidad y tenacidad, manteniendo la integridad bajo presión, vibración y ciclos térmicos frecuentes.

5. Excelente soldabilidad
   Los grados “L” de bajo carbono (304L, 316L) y el 321 estabilizado minimizan la sensibilización y la corrosión intergranular en las zonas afectadas por el calor, lo que permite una soldadura TIG orbital fiable sin tratamiento térmico posterior a la soldadura.

6. Trazabilidad y documentación completa
   Los tubos ISO 2037 se suministran comúnmente con certificados de materiales EN 10204 3.1, documentación de acabado superficial e informes opcionales de rugosidad y boroscopio, lo que ayuda a los usuarios a cumplir con los regímenes de seguridad alimentaria HACCP, ISO 22000 y relacionados.

Nuestras ventajas

1. “¿Es la superficie interna realmente lo suficientemente limpia e higiénica?”

P: Riesgo de biopelículas, residuos o contaminación en las líneas de productos y los circuitos CIP.

Nuestra ventaja:

• Especificamos y controlamos la rugosidad interna alrededor de Ra ≤ 0,8 μm, alineados con la guía predominante de la industria alimentaria para superficies higiénicas, y ofrecemos acabados aún más finos bajo pedido.

• Las costuras de soldadura se suavizan (laminadas/rectificadas) y se inspeccionan con boroscopio cuando es necesario para evitar grietas y tramos muertos.

• Cada lote se puede suministrar con verificación del acabado superficial (informes de perfilómetro o certificados Ra representativos), lo que respalda la validación de sus procedimientos de limpieza.

2. “¿Qué grado debo usar, 304 o 316L, y sobrevivirá a mis medios y productos químicos de limpieza?”

P: Picaduras o agrietamiento por corrosión bajo tensión causados por cloruros, ácidos, álcalis y medios CIP agresivos.

Nuestra ventaja:

• Proporcionamos una selección de materiales impulsada por la aplicación:

  • 304 / 304L para lácteos en general y medios neutros con bajo contenido de cloruro.

  • 316 / 316L para salmueras, salsas, zumos de frutas y regímenes CIP/SIP agresivos.

  • 321 para líneas de alta temperatura (por ejemplo, aceite caliente, vapor, esterilización a alta temperatura) donde la resistencia a la sensibilización es fundamental.

• El soporte técnico incluye la revisión de sus medios, temperatura y ciclos de limpieza para recomendar el grado óptimo con el margen de corrosión adecuado.

3. “¿Puedo integrar tubos ISO 2037 en una planta de estándares mixtos (ASTM, EN/DIN)?”

P: Compatibilidad entre ISO 2037 y otros estándares comunes de tubos sanitarios como ASTM A270, EN 10357/DIN 11850 y JIS G3447.

Nuestra ventaja:

• Suministramos tubos ISO 2037 con dimensiones armonizadas con las series de tubos higiénicos europeos (EN 10357 / antiguo DIN 11850), que se utilizan ampliamente en las plantas de alimentos y bebidas de la UE.

• Se pueden ofrecer opciones de doble cumplimiento (por ejemplo, ISO 2037 + EN 10357 o ISO 2037 + ASTM A270) donde las tolerancias de diseño lo permitan, lo que simplifica la integración en proyectos globales.

• Hay disponibles accesorios higiénicos a juego (curvas, tes, reductores, férulas) en dimensiones ISO 2037/EN 10357, lo que garantiza transiciones sin fugas y conexiones de abrazaderas estandarizadas.

4. “¿Cómo sé que los tubos cumplen con los requisitos de documentación de seguridad alimentaria y calidad?”

P: Auditoría de cumplimiento (HACCP, ISO/FSSC 22000), inspecciones de clientes y reguladoras.

Nuestra ventaja:

• Certificados EN 10204 3.1 con trazabilidad completa del calor, composición química y propiedades mecánicas.

• Pruebas adicionales opcionales:

  • Pruebas de corrientes parásitas o hidrostáticas de soldaduras

  • Inspección con boroscopio de la superficie interna

  • Informes de medición de rugosidad en muestras representativas

• Referencia cruzada clara a las normas internacionales (ISO/ASTM/EN/JIS/GB/GOST) para simplificar sus paquetes de especificaciones y documentación.

5. “¿Puedo obtener el tubo en las longitudes y fabricaciones exactas que mi proyecto necesita?”

P: Costo de instalación, tiempo de soldadura en el sitio y complejidad del diseño.

Nuestra ventaja:

• Amplia gama de existencias en combinaciones comunes de OD y pared según la serie ISO 2037/EN 10357 con plazos de entrega cortos.

• Suministro cortado a medida, carretes prefabricados, curvas en U y colectores para reducir la soldadura en campo.

• Soporte técnico para enrutamiento, pendiente (para drenaje) y capacidad de drenaje para ayudarle a diseñar sistemas de tuberías higiénicas con un mínimo de tramos muertos.

Composición química

Propiedades mecánicas

Normas aplicables

Si bien ISO 2037 es la norma principal del producto, las normas equivalentes o relacionadas en otros sistemas incluyen:

• ISO

  • ISO 2037:1992 – Tubos de acero inoxidable para la industria alimentaria

• ASTM (EE. UU.)

  • ASTM A270 – Tubería sanitaria de acero inoxidable sin costura y soldada para el servicio en la industria láctea y alimentaria

  • ASTM A269 – Tubería de acero inoxidable austenítico sin costura y soldada para servicio general

  • ASTM A249 – Especificación de tubos soldados a menudo referenciada para pruebas mecánicas/de flexión adicionales en tuberías sanitarias

• EN / DIN (Europa)

  • EN 10357 (anteriormente DIN 11850) – Tubos de acero inoxidable soldados para las industrias alimentaria, química y relacionadas

• GOST (Rusia y CEI)

  • GOST 9941 – Tuberías sin costura conformadas en frío de acero de alta aleación resistente a la corrosión, utilizadas como base de tubos de acero inoxidable en sistemas de alta pureza y presión, incluidas las aplicaciones relacionadas con alimentos

• JIS (Japón)

  • JIS G3447 – Tuberías sanitarias de acero inoxidable para el servicio en la industria láctea y alimentaria

• GB (China)

  • GB/T 12771 – Tuberías de acero inoxidable soldadas para el transporte de fluidos, comúnmente utilizadas para tuberías de alimentos y bebidas junto con requisitos sanitarios específicos

  • Relacionado: GB/T 14975 y GB/T 14976 para tuberías de acero inoxidable sin costura

Nuestros tubos ISO 2037 se pueden seleccionar y documentar para que se ajusten a estos marcos, lo que permite una fácil especificación en proyectos internacionales de alimentos y bebidas.

Campos de aplicación

General

Los tubos sanitarios de acero inoxidable ISO 2037 se utilizan siempre que los alimentos, las bebidas o los productos relacionados deban procesarse, transportarse o limpiarse en un sistema de tuberías higiénico y resistente a la corrosión. La combinación de limpieza, durabilidad y resistencia a la corrosión del acero inoxidable lo convierte en el material dominante para las tuberías en contacto con alimentos.

Usos típicos de la industria y funciones de la línea

1. Lácteos e ingredientes lácteos

   • Líneas de recepción y transferencia de leche cruda

   • Sistemas de pasteurización y UHT

   • Tuberías de crema, suero, lactosa y leche concentrada

   • Líneas de retorno/suministro CIP y colectores de limpieza

2. Bebidas, cervecería y refrescos

   • Líneas de elaboración de cerveza (mosto, cerveza, filtración y transferencia de cerveza clara)

   • Líneas de concentrado de bebidas carbonatadas y zumos

   • Jarabe, sabor y colectores de mezcla

   • Bucles de contacto con CO₂ y carbonatación donde el diseño higiénico es esencial

3. Procesamiento de frutas, verduras y azúcar

   • Transferencia de zumo, puré y concentrado

   • Distribución de jarabe de azúcar y edulcorante líquido

   • Líneas de productos ácidos y saborizantes donde se prefiere 316L para la resistencia a las picaduras

4. Carne, aves, mariscos y comidas preparadas

   • Circuitos de inyección de salmuera y adobo

   • Tuberías del sistema de cocción, enfriamiento y escaldado

   • Líneas de distribución de lavado y limpieza

5. Aceites comestibles, grasas y salsas

   • Transferencia de aceite y grasa refinados

   • Salsas, aderezos y condimentos de alta viscosidad

   • Secciones de llenado en caliente y esterilización a alta temperatura, que a menudo utilizan 321 o 316L

6. Servicios públicos y soporte de procesos

   • Agua de proceso, agua purificada y retorno de condensado

   • Distribución de vapor y líneas de condensado (con grados de alta temperatura adecuados)

   • Circuitos CIP y SIP (soluciones de limpieza alcalinas y ácidas, desinfectantes)想·
