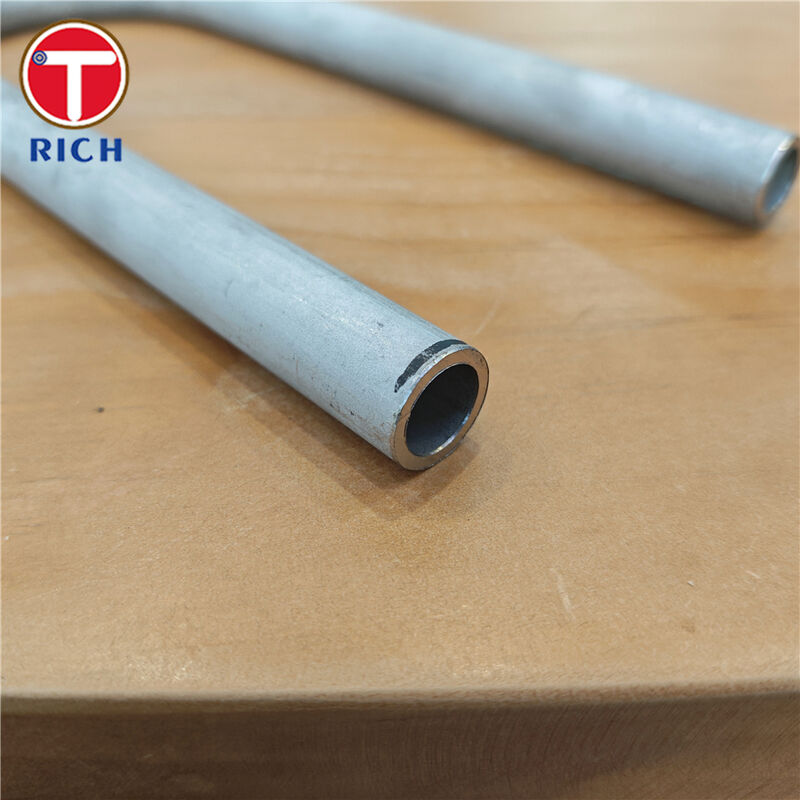

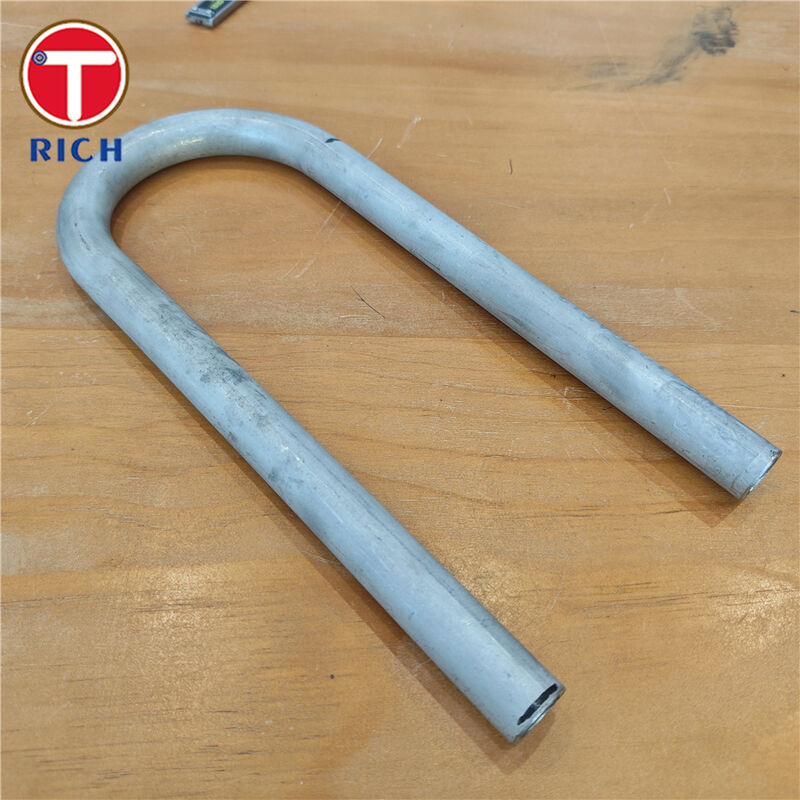

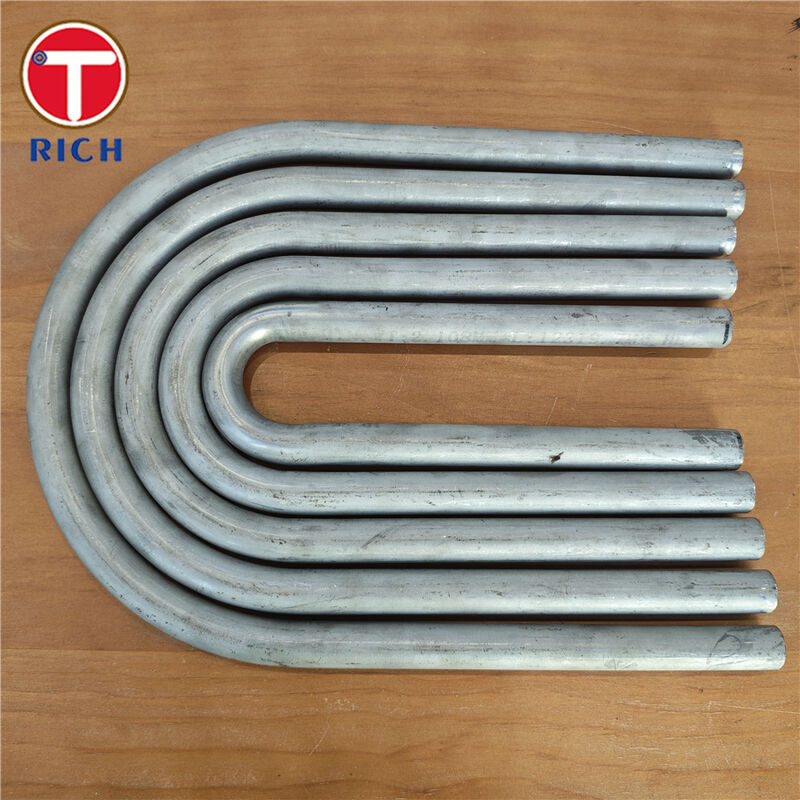

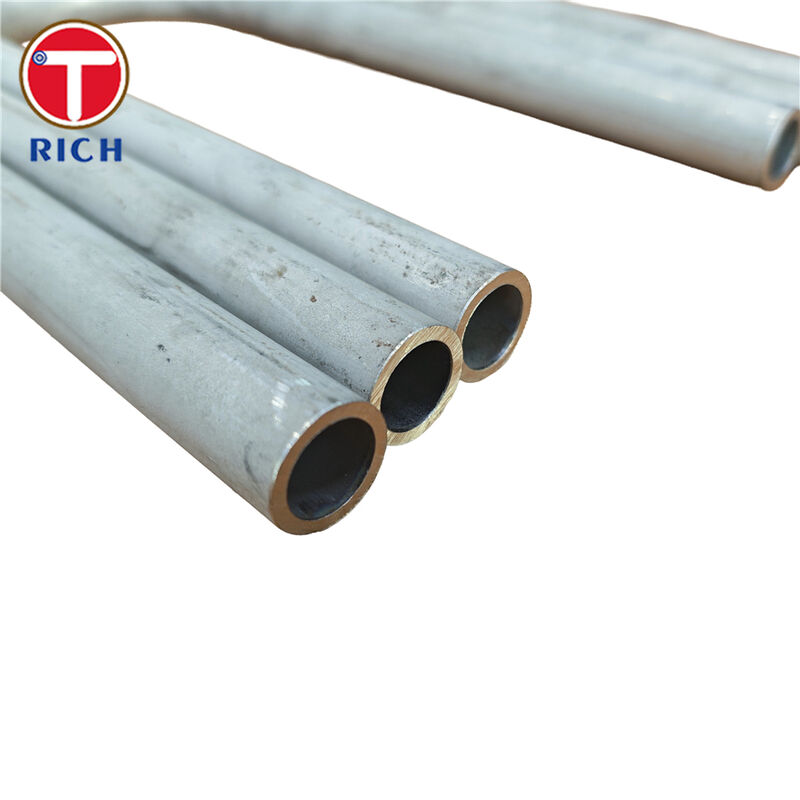

Tubo en forma de U de acero inoxidable Tubo en forma de U de acero doblado en frío para intercambiadores de calor

Resumen del material

Los tubos de acero inoxidable en forma de U (tubos doblados en U) se fabrican doblando en frío tubos de intercambiador de calor de acero inoxidable sin costuras o soldados en geometrías precisas en U o multi-U,seguido, en su caso, de un calentamiento por alivio de tensión o recocido en soluciónEstán diseñados para intercambiadores de calor, condensadores, calderas y calentadores de agua de alimentación que funcionan a altas temperaturas y presiones.y se producen comúnmente en grados austeníticos como TP304/304L, TP316/316L y TP321 a normas como ASTM A213 o especificaciones relacionadas.

Especificaciones

Materiales básicos

• Acero inoxidable austenítico: ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• Otras opciones a petición: aceros inoxidables de aleación superior, aceros inoxidables dúplex, aleaciones de níquel

Rango de dimensiones (capacidad típica)

• Diámetro exterior (OD): aproximadamente 12,7 ∼38,1 mm (1⁄2" ∼11⁄2"), tamaños más grandes bajo petición

• espesor de la pared (WT): aproximadamente 0,70 ∼4,0 mm

• Radius de curvatura (CLR):

  • Mínimo: por lo general ≥1,5 × OD

  • Máximo: hasta unos 1500 ∼ 1700 mm, según la DO y el grado

• longitud de la pierna recta: hasta unos 12.000 mm

• Duración máxima desarrollada por tubo en U: hasta unos 27 000 ∼ 30 000 mm

Rutas de fabricación

• Tubo madre: tubos de intercambiador de calor de acero inoxidable sin costuras o soldados

• Doblaje: doblaje en frío hasta el radio y la longitud de la pierna especificados (generalmente de acuerdo con la práctica TEMA / DIN 28179)

• Tratamiento térmico:

  • Anulación por solución o alivio de tensión después de la flexión para los grados austeníticos de acero inoxidable cuando así lo requiera el código o el cliente

• Finalización: encurtido, recocido brillante o pulido mecánicamente OD según lo especificado

• Las demás piezas de acero o de acero

Principales características

• Excelente resistencia a la corrosión en agua, vapor, muchos productos químicos y medios de refinería/petroquímica, especialmente en TP316/316L y TP321.

• Capacidad de alta temperatura para el servicio de calderas y intercambiadores de calor, con propiedades mecánicas estables a temperaturas de servicio elevadas.

• Diseño compacto del paquete gracias al diseño en U, reduciendo la longitud del intercambiador y permitiendo la expansión térmica sin juntas de expansión.

• Control estricto de la flexión (radio, adelgazamiento de la pared, ovalación) para mantener la integridad de la presión y el rendimiento del flujo en la curva.

• Producción totalmente rastreable con pruebas de presión y examen no destructivo de acuerdo con las normas internacionales.

Nuestras ventajas

1¿Cómo se controla el adelgazamiento de la pared y la ovalidad en la curva U?

El adelgazamiento de la pared y la distorsión de la sección transversal son los principales problemas de ingeniería en los tubos doblados en frío,porque la pared exterior de la curva tiende a adelgazar mientras que la pared interior se engrosa y la sección se vuelve ligeramente ovalada.

• Diseñamos procedimientos de flexión para mantener el adelgazamiento de la pared en la curva dentro de un bajo porcentaje controlado de la pared original y la ovalidad dentro de los límites estrictos de la OD,con una longitud de longitud igual o superior a 20 mm,.

• Las herramientas de flexión, mandrillas y lubricación se seleccionan para adaptarse a OD / WT y grado, reduciendo la tensión local y evitando el aplanamiento.

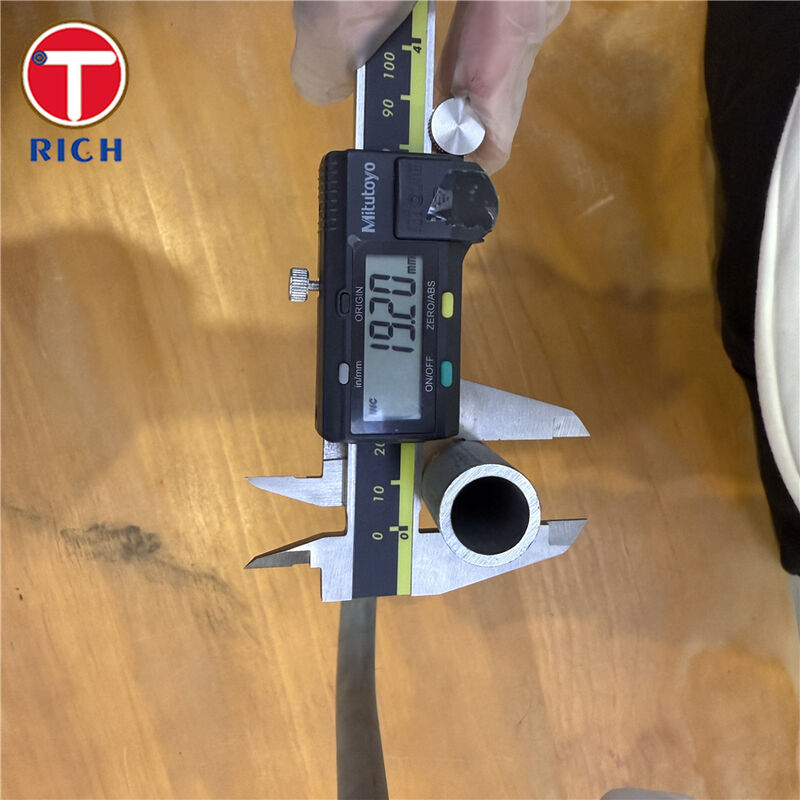

• Cada lote se comprueba dimensionalmente en la curva (OD, WT, ovalidad) para que los tubos encajen en los orificios de la lámina del tubo y cumplan con los requisitos de presión del proceso.

2¿Se trata el tubo adecuadamente con calor después de la flexión en frío?

La flexión en frío introduce tensiones residuales y puede reducir la resistencia a la corrosión si se dejan grandes tensiones en el material.

• Para los tubos en U de acero inoxidable austenítico aplicamos recocido por solución o tratamiento térmico de alivio de tensión después de la flexión siempre que lo requiera el cliente o el código.

• El tratamiento térmico se realiza en hornos controlados o mediante métodos de resistencia eléctrica, como se utiliza comúnmente por los principales fabricantes de tubos en U.

• Las propiedades mecánicas y de corrosión después de la flexión se restablecen así a los niveles especificados en las normas de tubos de base (por ejemplo, ASTM A213).

3¿Qué estándares y calificaciones puede cumplir?

Los usuarios finales suelen requerir compatibilidad con estándares de tubos conocidos y códigos de diseño de intercambiadores.

• Las condiciones de las pruebas de calidad

  • Las especificaciones de las partidas 1 y 2 se aplican a los tubos para intercambiadores de calor de acero inoxidable austenítico sin costura (TP304/304L, TP316/316L, TP321, TP347H, etc.).

  • ASTM A249 / ASME SA249 para los tubos soldados de calderas austeníticas y intercambiadores de calor en los que se especifiquen los tubos madre soldados

  • ASTM A688 / ASTM A803 para tubos curvados en U de tipo calentador de agua de alimentación basados en acero inoxidable austenítico soldado o sin costura

• En / DIN

  • EN 10216-5 para tubos inoxidables sin costuras para fines de presión y resistentes a la corrosión

  • EN 10217-7 para tubos de presión de acero inoxidable soldados, cuando proceda

  • DIN 28179 / DIN 28180 para la geometría de curva en U y las tolerancias dimensionales en intercambiadores de calor tubulares

• El GOST

  • GOST 9941 Tubos de acero inoxidable para uso resistente a la corrosión, incluidas las aplicaciones en intercambiadores de calor

• El JIS

  • Tubos de acero inoxidable para calderas y intercambiadores de calor

• Gran Bretaña (China)

  • GB/T 13296 Tubos de acero inoxidable sin costura para calderas y intercambiadores de calor

  • GB/T 14976 Tubos de acero inoxidable sin costura para el transporte de fluidos, cuando se especifiquen para el servicio de tuberías de proceso

Esto permite suministrar tubos en forma de U para que se ajusten a la mayoría de los proyectos internacionales y a los requisitos del código.

4¿Qué pasa con la inspección, los ensayos y la documentación?

• Los tubos se someten a ensayos eléctricos hidrostáticos o no destructivos (corriente de remolino, ultrasonido) en cada pieza, según lo permitido en las normas de tubos aplicables.

• Para los servicios críticos se pueden proporcionar ensayos adicionales, como ensayos de corrosión intergranular, PMI y controles de dureza.

• Se proporcionan certificados de ensayo de molino (por ejemplo, EN 10204 3.1) que cubren el número de calor, el grado, las dimensiones, la NDT y el estado del tratamiento térmico.

5¿Qué material recomienda para mi servicio?

• Para el agua general, el vapor y muchos medios con bajo contenido de cloruro, TP304/TP304L suele ser suficiente.

• Para productos químicos con cloruro o ligeramente agresivos, el TP316/TP316L suele ser la opción más segura gracias a su contenido de molibdeno y a su mejor resistencia a las hendiduras.

• Para el servicio a temperaturas más altas con ciclos térmicos frecuentes, a menudo se prefiere TP321 (Ti-estabilizado) o TP347H.

Composición química

Propiedades mecánicas

Normas de ejecución

Las condiciones de las pruebas de calidad

• ASTM A213 / ASME SA213 tubos de acero sin soldadura de aleaciones ferríticas y austeníticas para calderas, supercalentadores y intercambiadores de calor

• ASTM A249 / ASME SA249 ‡ calderas austeníticas soldadas, supercalentadores, intercambiadores de calor y condensadores

• ASTM A688 / ASTM A803 tubos inoxidables austeníticos y ferríticos para calentadores de agua de alimentación y tubos de curvatura en U

En / DIN

• EN 10216-5 Tubos de acero inoxidable sin costuras para uso a presión

• EN 10217-7 Tubos de acero inoxidable soldados para fines de presión

• DIN 28179 / DIN 28180 tubos y curvas en U para intercambiadores de calor tubulares; dimensiones, materiales y tolerancias de flexión

El GOST

• GOST 9941 Tubos de acero inoxidable de aceros resistentes a la corrosión, ampliamente utilizados en los mercados de la CEI para intercambiadores de calor y equipos de proceso

El JIS

• Tubos de acero inoxidable para calderas y intercambiadores de calor

Gran Bretaña (China)

• GB/T 13296 Tubos de acero inoxidable sin costura para calderas y intercambiadores de calor

• GB/T 14976 ¢ tubos de acero inoxidable sin costuras para el transporte de fluidos

Áreas de aplicación

Áreas de aplicación generales

Gracias a su alta resistencia a la corrosión, capacidad de temperatura y geometría compacta, las tuberías de acero inoxidable en forma de U se utilizan ampliamente en:

• Exchanger de calor de caja y tubo

• Condensadores y calentadores de agua de alimentación

• Calderas de calor residual y calentadores a fuego

• Planta de energía y unidades de recuperación de calor de energías renovables

• Equipo de procesos nucleares y petroquímicos
