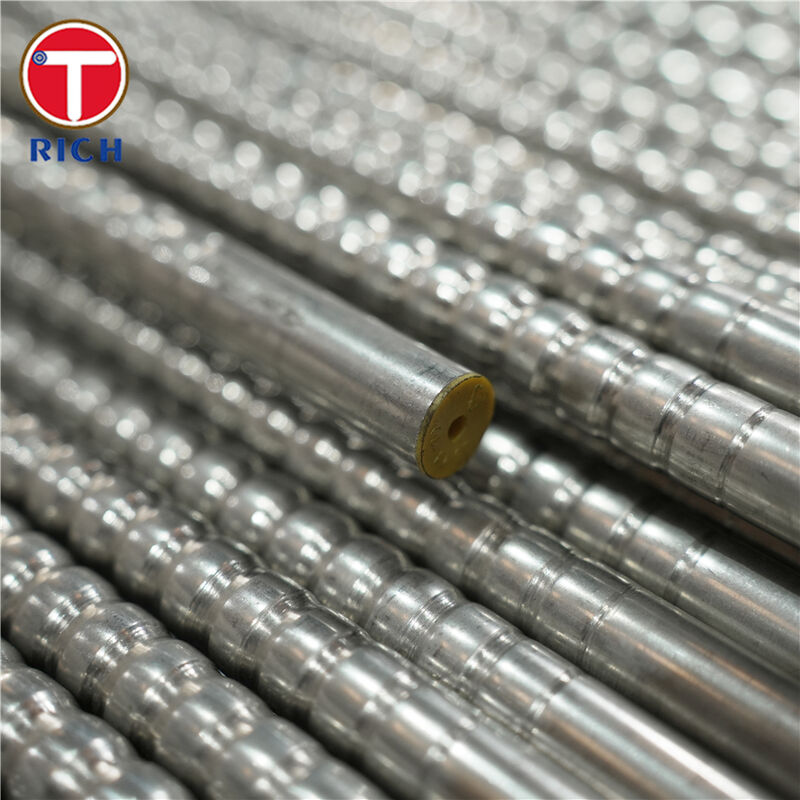

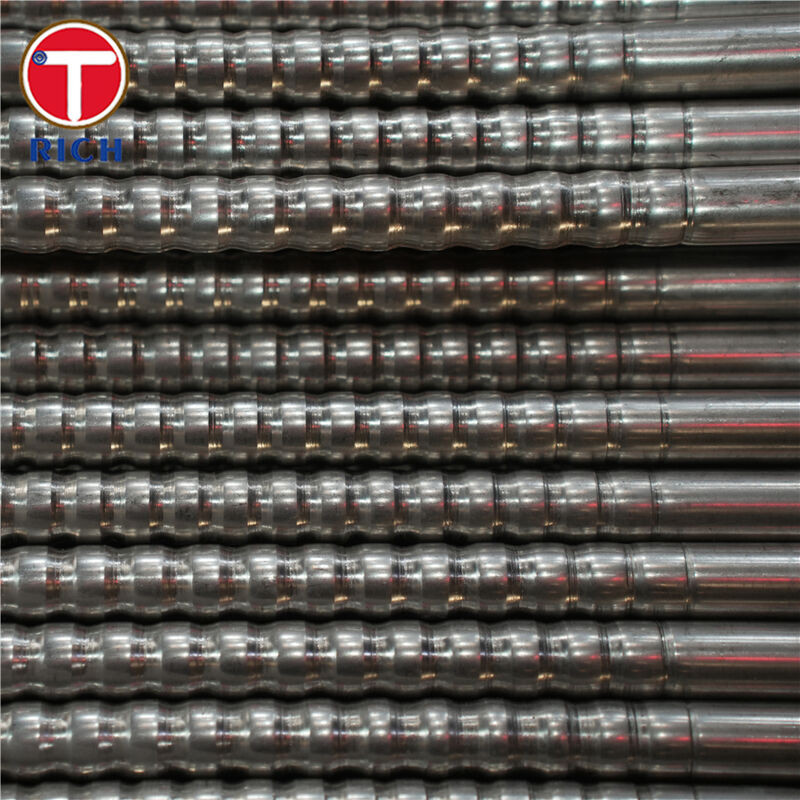

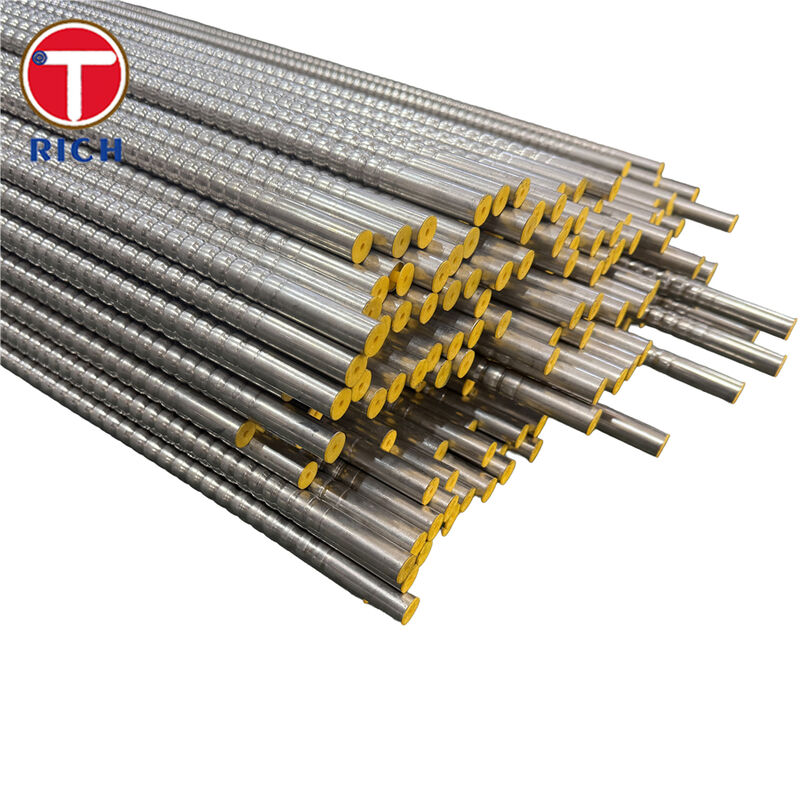

Tubería de Intercambiador de Calor Corrugada de Acero Inoxidable (Tubo de Onda Rígido) para Servicio de Gas

Material

Este producto es un tubo de acero inoxidable corrugado rígido de grado de intercambiador de calor (tubo de onda) fabricado con tubería de acero inoxidable sin costura (o soldada, si se especifica) y luego formado con corrugaciones en espiral/anulares para mejorar la transferencia de calor. NO es una manguera corrugada flexible para tuberías o compensación de movimiento.

Las opciones de material comunes incluyen ASTM A213 TP304/TP304L/TP316/TP316L/TP321, seleccionadas en función del riesgo de corrosión (cloruros), la temperatura de funcionamiento y los requisitos de fabricación.

Especificaciones

• Tipo de tubo: Corrugado rígido (espiral o anular), para haces de tubos de intercambiadores de calor

• Estándar de tubo base (típico): ASTM A213 (sin costura) / equivalentes soldados opcionales bajo pedido

• Rango OD (típico): 6–127 mm (personalizable; se alinea con los rangos de suministro comunes de A213)

• Espesor de pared (típico): 0.4–12.7 mm (personalizable)

• Geometría de la corrugación: Paso, profundidad, ángulo de hélice y radio de cresta adaptados al servicio (transferencia de calor vs. caída de presión)

• Condición de entrega: Recocido de solución / decapado o recocido brillante; longitudes rectas o según se especifique

Características principales

• Mayor rendimiento de transferencia de calor al interrumpir la capa límite térmica y mejorar la mezcla cerca de la pared

• Potencial de diseño de intercambiador compacto (el mismo servicio con menos área, o mayor servicio en la misma huella)

• Rigidez amigable para la ingeniería para hojas tubulares, deflectores y ensamblaje de haces (a diferencia de las mangueras flexibles)

• Opciones de material para el control de la temperatura y la sensibilización (por ejemplo, 304L/316L bajo en carbono; 321 estabilizado)

Nuestras ventajas

1. ¿La corrugación realmente mejorará la transferencia de calor?
   Sí, los tubos corrugados aumentan la turbulencia cerca de la pared y pueden aumentar significativamente los coeficientes de transferencia de calor en comparación con los tubos lisos.

2. ¿Qué pasa con la caída de presión? ¿Se volverá demasiado alta?
   Los tubos mejorados siempre implican una compensación entre la transferencia de calor y la caída de presión, por lo que diseñamos el paso/profundidad de la corrugación para que coincida con su ΔP permitido.

3. ¿La corrugación aumenta el riesgo de vibración en los haces de tubos?
   La vibración del haz es una preocupación conocida en los intercambiadores de carcasa y tubos. Los diseños de intercambiadores de tubos corrugados pueden lograr una mejor transferencia de calor y una reducción de la vibración del haz de tubos en ciertas configuraciones.

4. ¿Es esta una manguera corrugada flexible?
   No, este es un tubo de intercambiador de calor rígido destinado a la instalación fija en intercambiadores (hojas tubulares/deflectores).

5. ¿Cómo garantiza la fiabilidad y la consistencia?

• Tubo base producido según los estándares de tubería reconocidos (típico: ASTM A213)

• Inspección opcional de corrientes parásitas / UT, PMI, dimensional e inspección de fugas hidro/aire según los requisitos del proyecto

• Inspección de la geometría de la corrugación (paso/profundidad), más controles del proceso de formación para evitar el adelgazamiento más allá de los límites acordados

Composición química

Propiedades mecánicas

Estándares ASTM: ASTM A213

• EN: EN 10216-5

• GOST: el pedido común de tubos de acero inoxidable utiliza grados como 12X18H10T

• JIS: JIS G3463

• GB: GB/T 13296

Áreas de aplicación

Industrias típicas: enfriadores/calentadores de gas, condensadores, evaporadores, recuperadores y recuperación de calor residual
Dónde se utiliza: intercambiadores tubo en tubo, haces de carcasa y tubos (cuando ΔP lo permite) y actualizaciones de servicio compacto sin aletas

P: ¿Es usted una empresa comercial o un fabricante?

R: Fabricante, también puede hacer comercio.

P: ¿Cuánto dura su tiempo de entrega?

R: En términos generales, son 10-15 días si los productos están en stock, o son 30-40 días si los productos no están en stock,

es según la cantidad.

P: ¿Proporcionan muestras? ¿Es gratis o extra?

R: Sí, podríamos ofrecer la muestra de forma gratuita, pero debe pagar el costo del flete.

P: ¿Cuáles son sus condiciones de pago?

R: Pago=2000USD, 30% T/T por adelantado, saldo antes del envío.

Si tiene otra pregunta, no dude en ponerse en contacto conmigo.
