ASTM B395 Tubos de cobre y aleación de cobre sin costura para intercambiadores de calor

El material

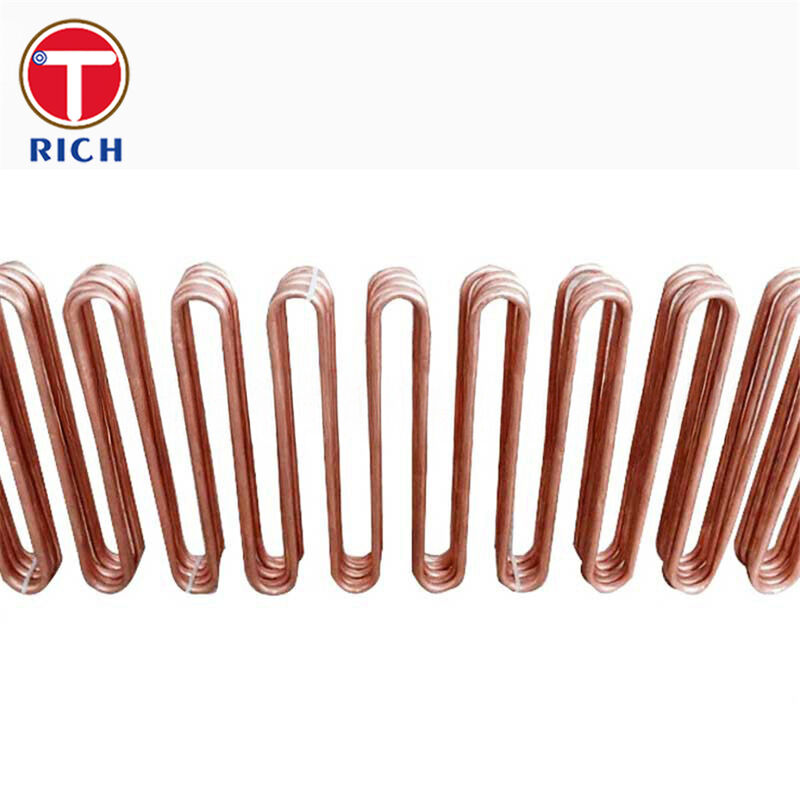

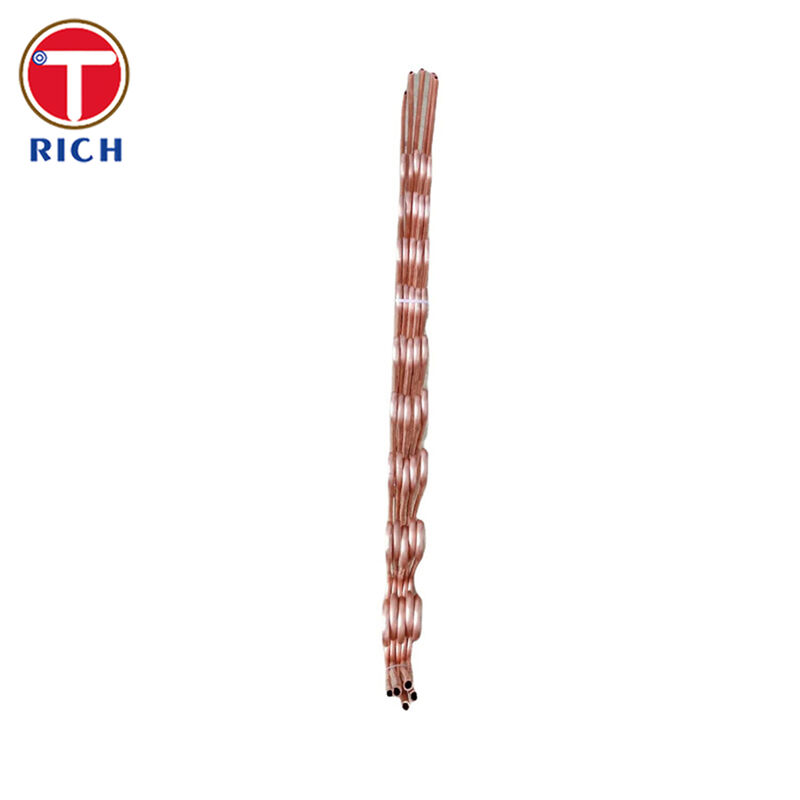

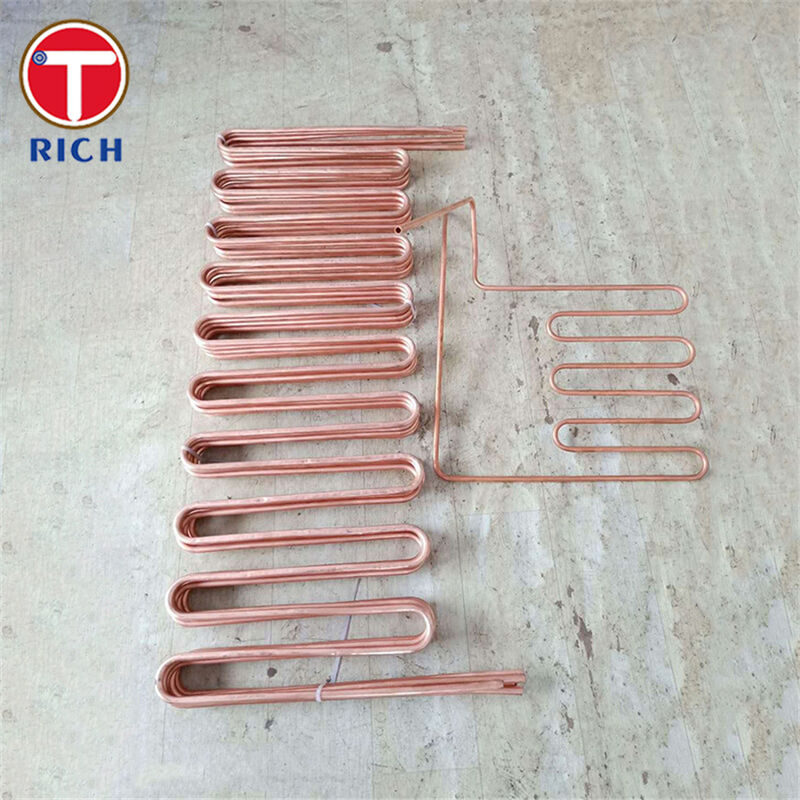

Los tubos ASTM B395/B395M U-bend son tubos sin costuras doblados a 180° utilizados en condensadores, evaporadores e intercambiadores de calor, fabricados a partir de tubos de cobre y aleación de cobre sin costura.La especificación se aplica a los tubos ≤ 2. (50 mm) OD y abarca las aleaciones comunes de transferencia de calor, incluido el cobre libre de oxígeno (C10200), el cobre desoxidado por fósforo (C12200), el latón de aluminio/almirantaje (C44300/C68700),con un contenido de nitrógeno en peso superior o igual a 10%, pero no superior o igual a 50%, entre otros.

Especificaciones

• Forma del producto: tubo de flexión en U (doblado 180° en un solo plano en forma de U).

• El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

• Aleación/temperatura: debe especificarse la designación y la temperatura por orden.

• Parámetros clave de ordenamiento (se recomienda indicar en el PO/dibujo):

  • OD del tubo × espesor de la pared

  • Esquema de radios de curvatura

  • longitud de las piernas (piernas rectas)

• Opción de doble velocidad (para un radio de curva pequeño):

  • Dual-gauge = tubo con más de un espesor de pared de gauge.

  • Si se especifica, la sección central se hace un BWG más gruesa que la pared de piernas rectas antes de doblar; por defecto se hace a ID constante (sección más pesada obtenida aumentando la OD).

• Calidad de la curvatura: la parte curvada debe ser sustancialmente uniforme en su curvatura.

Principales características

• Alta eficiencia de transferencia de calor de la metalurgia de cobre/aleación de cobre (optimizada para el servicio de condensador/evaporador/intercambiador de calor).

• Flexibilidad de la aleación: cobre, latón, latón de aluminio y calidades de Cu-Ni para que coincidan con los medios de enfriamiento (agua dulce, salobre, agua de mar).

• Geometría lista para el proceso: curvas en U precisas para paquetes compactos de cáscara y tubo.

• Verificación de la calidad integrada en la norma: NDT de corriente de remolino y pruebas de fugas.

Nuestras ventajas

1. ¿Se adelgazará, se ovalizará o se arrugará?
   Las curvas en U se enfrentan naturalmente a riesgos de deformación relacionados con la curva (ovalidad / adelgazamiento).la norma permite una sección central de mayor peso (un BWG más grueso) antes de doblar para mejorar la robustez de la curva, manteniendo ID constante por defecto.

2. ¿Cómo se asegura que el tubo esté libre de defectos antes de doblarlo?
   La norma ASTM B395 requiere que cada tubo, antes de doblarse, se someta a pruebas de corriente de remolino siguiendo la práctica ASTM E243, un enfoque estándar de la industria para detectar discontinuidades que puedan causar fallas.

3. ¿Cómo se garantiza la estanqueidad?
   Cada tubo de flexión en U deberá someterse a un ensayo de fuga, y el fabricante podrá seleccionar el método, a menos que se especifique lo contrario:

• ensayo hidrostático para la tensión de la fibra de 7000 psi (48 MPa) (la presión de calibración no debe exceder de 1000 psi / 6,9 MPa a menos que se especifique), o

• Prueba neumática a ≥ 60 psi (400 kPa) sin indicación de fuga durante 5 s.

4. ¿Qué pasa con el riesgo de agrietamiento por corrosión por esfuerzo (SCC), especialmente en el servicio de latón?
   El SCC puede ser impulsado por el ambiente + estrés residual; el SCC relacionado con el amoníaco es un modo de falla conocido en el servicio de intercambiadores de calor de latón.y para las curvas en U de Cu-Ni, la norma ofrece la opción de especificar el recocido de alivio de la parte curvada en U; las opciones de ensayo de sensibilidad (vapores de amoníaco / nitrato mercúreo) también se tratan en la especificación.

5. ¿Puede proporcionar trazabilidad y documentación para la AQA/CQ?
   Las opciones de pedido de ASTM B395 incluyen la identificación/trazabilidad del calor, la certificación y el informe de ensayo de molino (MTR) cuando se requiere, apoyando la documentación del proyecto y la inspección entrante.

Composición química

Propiedades mecánicas

Normas de ejecución

• ASTM: ASTM B395/B395M (intercambiadores de calor y condensadores de cobre y aleación de cobre sin fisuras en U).más otros métodos de ensayo a los que se hace referencia en B395.

• EN: EN 12451:2012 (tubos redondos sin costura de cobre y aleación de cobre para intercambiadores de calor/condensadores/evaporadores/equipos de desalinización; ámbito de tamaño establecido en la norma).

• GOST: GOST 21646-2003 (requisitos técnicos y aceptación de tubos de cobre y latón para equipos de intercambio de calor).

• JIS: JIS H3300 (tubos y tubos sin costuras de cobre y aleación de cobre; comúnmente utilizados como base JIS para el suministro de condensadores/tubos de transferencia de calor).

• GB: GB/T 8890-2015 (tubos sin costura de aleación de cobre para intercambiadores de calor) y GB/T 1527-2017 (tubo dibujado de cobre y aleaciones de cobre).

Áreas de aplicación

Industrias típicas

• Generación de energía (condensadores de superficie de vapor, calentadores de agua de alimentación)

• Petroquímica y refinería (enfriadores, condensadores)

• Marítimo y marino (enfriadores de agua de mar, enfriadores centrales)

• Desalinización y tratamiento de agua (calentadores de salmuera, condensadores)

• Cambio climático y refrigeración industrial (condensadores/evaporadores)
