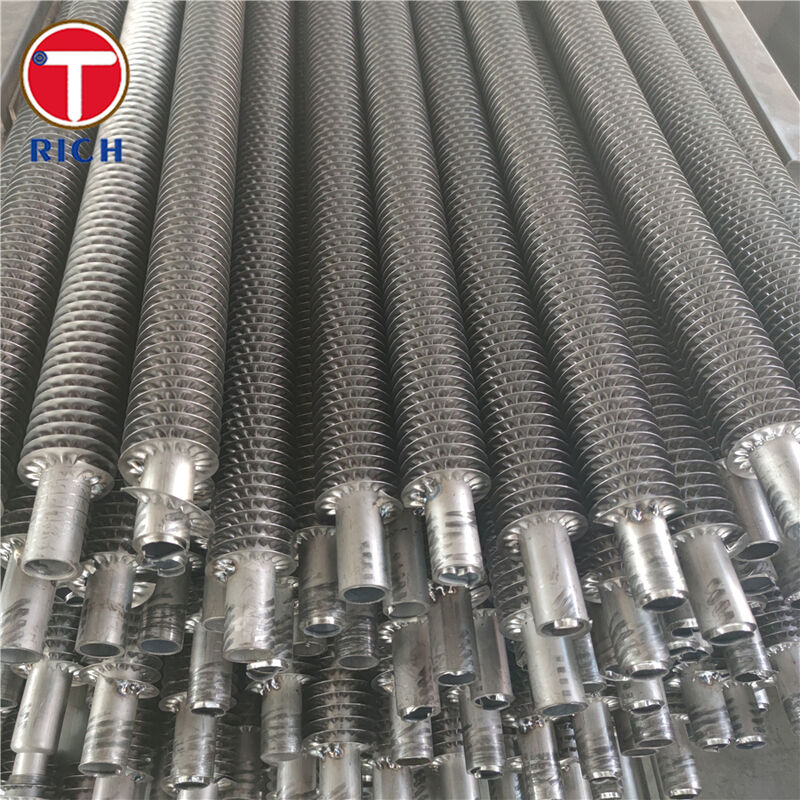

Tubo de aleta ondulado (tubo con aletas conformado en frío, enrollado por tensión helicoidal) para enfriadores de aire

Material

ATubo de aleta prensado(también llamado unBobinado de tensión en espiral/tubo con aletas conformado en frío) es un tubo de transferencia de calor donde unLa tira de aletas metálicas está enrollada helicoidalmente bajo tensión controlada.sobre untubo base. La tira de aletas está preformada para ensanchar el “pie” de contacto y luego se bloquea mecánicamente a la superficie del tubo (con fijación de los extremos, como soldadura por puntos o soldadura por puntos, según el diseño).

Opciones de materiales comunes (personalizables):

• Tubo base:acero al carbono, acero inoxidable, acero aleado, cobre, titanio, acero inoxidable dúplex, aleaciones de níquel (según el proyecto).

• Tira de aletas:Aluminio, cobre, acero al carbono, acero inoxidable.

Presupuesto

Rangos configurables típicos (dimensiones finales por dibujo/hoja de datos):

• Diámetro exterior del tubo base:15,88–219,00 mm

• Espesor de la pared del tubo base:≥ 1,00 milímetros

• Longitud del tubo:500–15000 milímetros

• Grosor de la aleta:0,15–2,00 mm

• Altura de la aleta:6,0–25,40 mm

• Densidad/paso de las aletas:3 a 11 FPI (típico)

• Extremos desnudos:según sea necesario (para laminación, soldadura, bridas o uniones de tubo a placa tubular)

Características principales

• Rendimiento mejorado en el lado aire:las aletas onduladas aumentan la turbulencia y mejoran la eficacia de la transferencia de calor del lado del aire.

• Unión mecánica confiable:el pie de aleta preformado aumenta el área de contacto; Los extremos de las aletas están asegurados para estabilizar la envoltura.

• Buena resistencia mecánica:Adecuado para enfriadores de aire e intercambiadores de tubos con aletas donde la vibración y la resistencia al manejo son importantes.

• Canal de flujo de aire más limpio:El diseño de paso uniforme ayuda a reducir la acumulación de cenizas/polvo y facilita el mantenimiento.

• Ganancia de superficie rentable:aumenta la superficie externa sin pasar a construcciones más pesadas con aletas soldadas (según el proyecto).

Nuestras ventajas

1) “¿Se aflojarán las aletas con el tiempo?”
Usamos un controlproceso de bobinado por tensióncon unbase de aleta preformadapara aumentar el área de contacto, y los extremos de las aletas sonasegurado (etiqueta/tachuela/punto fijado según lo especificado)para estabilizar la envoltura para servicio y transporte.

2) "¿Para qué temperatura es adecuado este tipo de aleta?"
Los tubos de aletas enrollados a tensión engarzados o en espiral se colocan comúnmente paraservicio de temperatura moderada(un límite típico establecido eshasta ~120°C, según configuración y materiales). Para trabajos a temperaturas más altas o ciclos térmicos severos, podemos proponer construcciones de aletas alternativas (por ejemplo, tipos de aletas incrustadas o soldadas) durante la selección.

3) "¿Cómo selecciono los materiales del tubo base y las aletas para evitar la corrosión?"
Admitimos múltiples combinaciones de materiales (acero al carbono, acero inoxidable, cobre y más) para que pueda combinarcorrosión del lado del proceso(tubo base) ycorrosión del lado ambiente(material de aleta) al entorno operativo real.

4) “¿Se ensuciará fácilmente con aire polvoriento?”
La geometría de aleta engarzada se puede suministrar contono uniformey prácticos perfiles de aletas para reducir los puentes de polvo y ayudar a mantener las rutas de flujo de aire en buen estado.

5) “¿Proporcionan documentos de inspección y trazabilidad?”
podemos proporcionarEN 10204 3.1 / 3.2certificación de materiales y soporteinspección de terceroscuando lo requiera el ITP del proyecto.

6) “¿Se ajusta esto a la práctica de adquisición de enfriadores de aire para refinerías o petroquímicas?”
Para proyectos de enfriadores de aire de petróleo y gas, la adquisición comúnmente está alineada conAPI 661requisitos; Podemos suministrar tubos con aletas como parte de un paquete de documentación general coherente con los flujos de trabajo de adquisición de intercambiadores de calor enfriados por aire.

Composición química

Propiedades mecánicas

Estándares de ejecución

ASTM / ASME (opciones típicas de tubo base):ASTM A179, ASTM A192, ASTM A210, ASTM A213 (inoxidable).
Práctica de enfriador/intercambiador de aire:API 661 (comúnmente utilizado para intercambiadores de calor enfriados por aire de refinerías).

ES (equivalentes comunes):EN 10216 (tubos sin costura para presión), EN 10217 (tubos soldados para presión), certificación EN 10204 3.1/3.2.

GOST (equivalentes comunes):GOST 8732/8734 (tubos de acero sin costura), GOST 9941 (tubos de acero inoxidable sin costura).
JIS (equivalentes comunes):JIS G3461 / G3462 (tubos de calderas e intercambiadores de calor), JIS G3459 (tubos de acero inoxidable).
GB (equivalentes comunes):GB/T 3087 (tubos de caldera), GB/T 5310 (tubos de caldera de alta presión), GB/T 8163 (tubos de acero sin costura para servicio de fluidos), GB/T 14976 (tubos de acero inoxidable sin costura para transporte de fluidos).

Campos de aplicación

Amplia aplicación:enfriadores de aire e intercambiadores de calor de tubos con aletas donde el medio exterior es aire/gas y necesita una superficie adicional.

Dónde se usa dentro de esos campos:

• Enfriadores de aire para refinerías/petroquímicas:haces de tubos para intercambiadores de calor enfriados por aire alineados con la práctica de adquisición común.

• Secadoras, radiadores, calentadores:secciones con aletas para aumentar la transferencia de calor por convección en el lado del aire.

• Serpentines de enfriamiento de aceite y enfriamiento industrial:Núcleos de tubos con aletas utilizados en unidades de refrigeración y tareas similares en el lado del aire.

P: ¿Es usted una empresa comercial o un fabricante?

R: fabricante, también puede realizar transacciones.

P: ¿Cuánto dura el tiempo de entrega?

R: En términos generales, son de 10 a 15 días si los productos están en stock, o de 30 a 40 días si los productos no están en stock,

es según cantidad.

P: ¿Proporcionan muestras? ¿Es gratis o extra?

R: Sí, podríamos ofrecer la muestra de forma gratuita, pero debemos pagar el costo del flete.

P: ¿Cuáles son sus condiciones de pago?

R: Pago<=2000USD, 100% por adelantado. Pago>=2000USD, 30% T/T por adelantado, saldo antes del envío.

Si tiene otra pregunta, no dude en ponerse en contacto conmigo.
