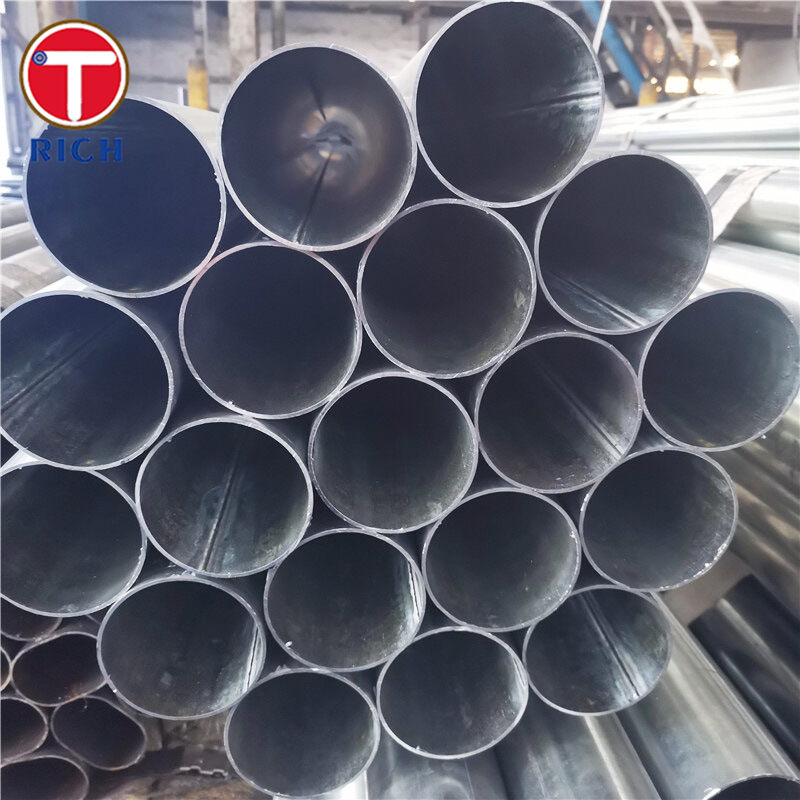

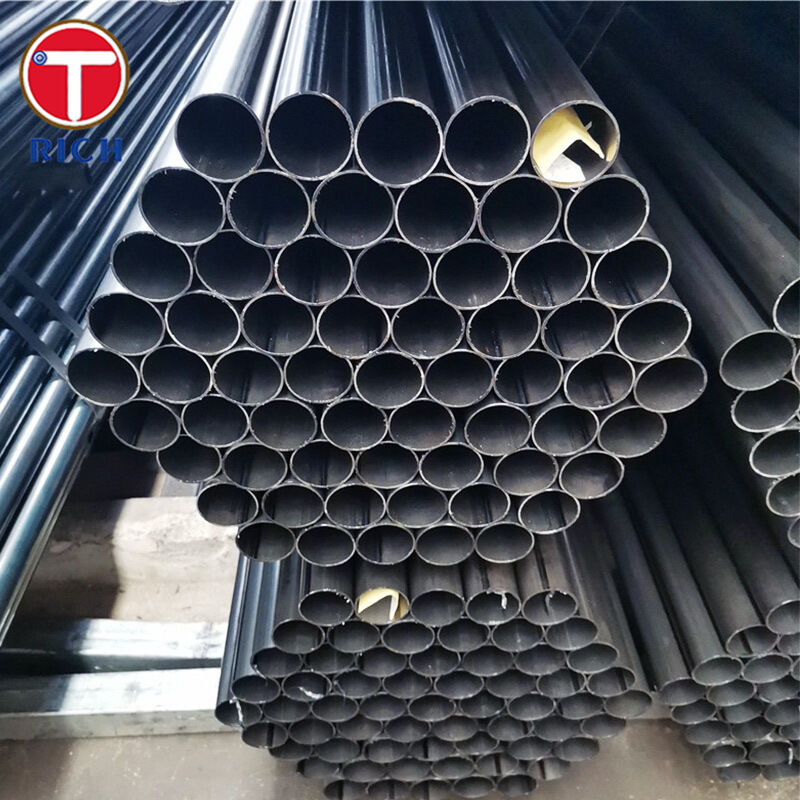

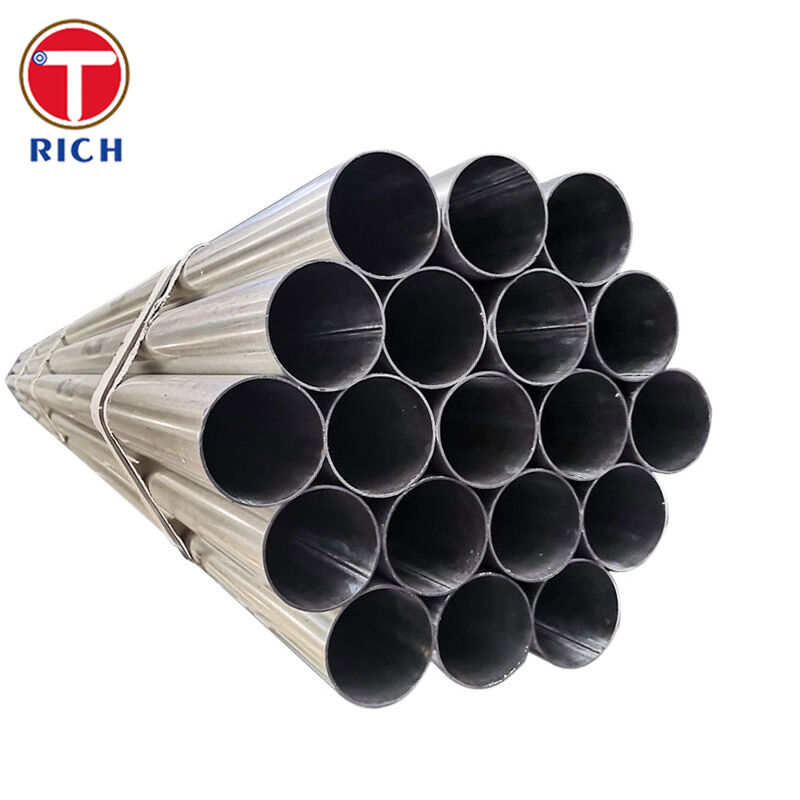

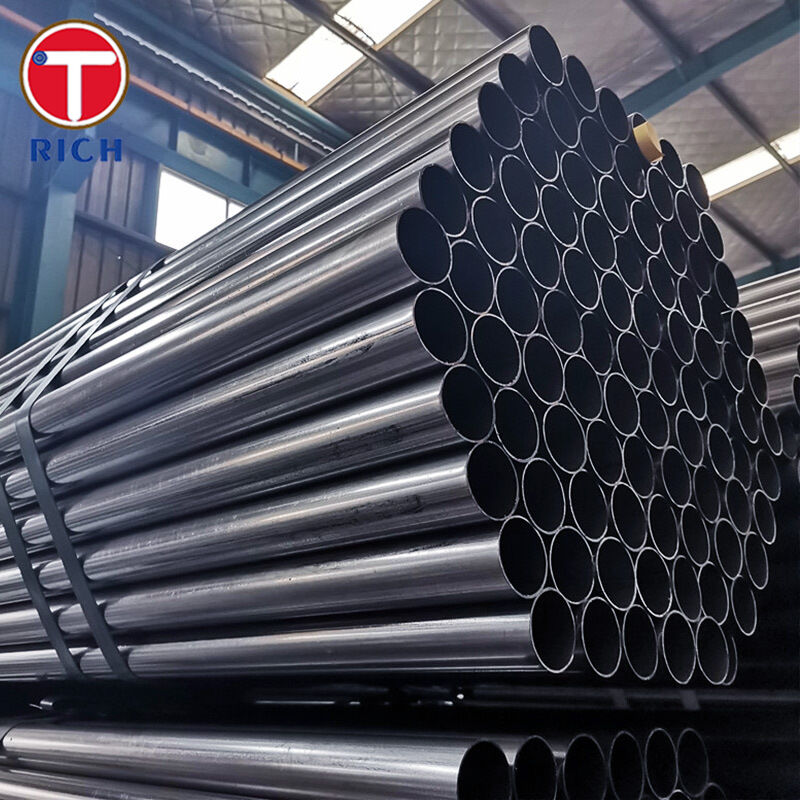

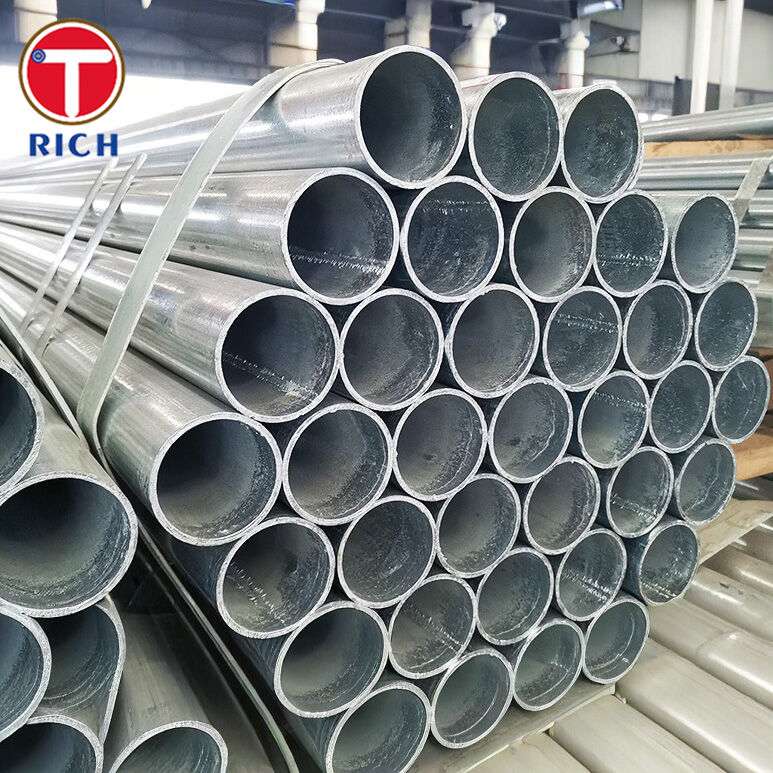

SAE J526 Tubos de acero de precisión de baja emisión de carbono para tubos de acero soldados para automóviles
Detalles del producto
Tubo de acero de precisión SAE J526
,Tubería de acero soldada de acero con bajo contenido de carbono
,Aplicación automotriz Tubo de acero ERW
Tubería de acero de bajo carbono soldada SAE J526 (ERW) — Tubo de acero de precisión para automoción
Material
La tubería SAE J526 es una tubería de precisión de acero de bajo carbono de pared simple, soldada por resistencia eléctrica (ERW), diseñada para aplicaciones automotrices e industriales similares donde se requiere un rendimiento de presión confiable y un conformado controlado (doblado, abocardado, soldadura fuerte y abocardado doble). El tubo se forma a partir de una sola tira de acero; después de la soldadura, el cordón de soldadura exterior se elimina para proporcionar una superficie externa lisa adecuada para el montaje y el enrutamiento en un empaquetado automotriz compacto.
Nota: El material SAE J526 no está destinado a aplicaciones de abocardado simple porque el área de soldadura interna puede crear una posible vía de fuga; si el uso de abocardado simple es inevitable, el riesgo debe ser acordado entre el comprador y el productor.
Especificaciones
| Tamaño de guión | DE (mm) | Tolerancia DE (±mm) | Pared (mm) | Tolerancia de pared (±mm) |
|---|---|---|---|---|
| -2 | 3.18 | 0.05 | 0.64 | 0.13 |
| -3 | 4.78 | 0.08 | 0.71 | 0.13 |
| -4 | 6.35 | 0.08 | 0.71 | 0.08 |
| -5 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 0.08 | 0.71 | 0.08 |
| -7 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.89 | 0.09 |
| -9 | 14.27 | 0.10 | 0.76 | 0.08 |
| -10 | 15.88 | 0.10 | 0.89 | 0.09 |
Características principales
-
Precisión dimensional estable para un ajuste fiable con accesorios de tubería automotrices (tolerancias DE/PT según SAE J526)
-
Rendimiento capaz de soportar presión validado por métodos de prueba estándar (por ejemplo, prueba de presión, abocardado, doblado, END)
-
Acero de bajo carbono fácil de conformar para doblado y enrutamiento de montaje
-
Condición de la superficie lista para la producción: cordón exterior eliminado; cordón interior controlado (requisitos especiales de cordón interno por acuerdo)
Nuestras ventajas
-
¿Tendrá fugas en el abocardado o en el racor porque está soldado por ERW?
-
SAE J526 no está diseñado para uso de abocardado simple; alineamos el suministro con métodos de abocardado doble / conformado apropiados y controlamos las condiciones del cordón de soldadura interno cuando lo requiere la orden de compra.
-
El rendimiento del abocardado se verifica a través de procedimientos de abocardado estandarizados.
-
¿Puede mantener tolerancias ajustadas y mantener la consistencia de tubo a tubo para la producción en masa?
-
Seguimos las tolerancias SAE J526 e implementamos controles dimensionales en línea, además de la trazabilidad del lote y los certificados de cumplimiento a pedido.
-
¿Cómo evita la oxidación y la contaminación dentro del tubo durante el envío y el almacenamiento?
-
Proporcionamos control de limpieza interna y protección contra la corrosión para el envío/almacenamiento normal, con recubrimientos extendidos opcionales cuando se especifican.
Composición química
| UNS | Grado SAE | C (wt.%) | Mn (wt.%) | P máx. (wt.%) | S máx. (wt.%) |
|---|---|---|---|---|---|
| G10080 | 1008 | ≤0.10 | 0.30–0.50 | 0.030 | 0.050 |
| G10100 | 1010 | 0.08–0.13 | 0.30–0.60 | 0.030 | 0.050 |
| G10120 | 1012 | 0.10–0.15 | 0.30–0.60 | 0.030 | 0.050 |
| G10150 | 1015 | 0.13–0.18 | 0.30–0.60 | 0.030 | 0.050 |
| G10200 | 1020 | 0.18–0.23 | 0.30–0.60 | 0.030 | 0.050 |
Propiedades mecánicas
| Grado base de ejemplo | Límite elástico mínimo (desplazamiento del 0,2%) | Resistencia a la tracción mínima | Alargamiento mínimo | Dureza máxima |
|---|---|---|---|---|
| SAE 1008 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (en 50 mm) | Rockwell 30T 65 |
| SAE 1010 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (en 50 mm) | Rockwell 30T 65 |
| SAE 1012 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (en 50 mm) | Rockwell 30T 65 |
| SAE 1015 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (en 50 mm) | Rockwell 30T 65 |
| SAE 1020 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (en 50 mm) | Rockwell 30T 65 |
Normas aplicables / de referencia
-
SAE: SAE J526 — Tubería de presión de acero de bajo carbono soldada adecuada para doblado, abocardado, abocardado, conformado y soldadura fuerte
-
ASTM: ASTM A513/A513M — Tubería mecánica de acero al carbono/aleado ERW
-
EN: EN 10305-3 — Tubos de acero de precisión soldados en frío
-
GOST: GOST 10704-91 — Tubos de acero soldados longitudinalmente (soldados eléctricamente)
-
JIS: JIS G3445 — Tubos de acero al carbono para fines estructurales de máquinas
-
GB: GB/T 3091 — Tuberías de acero soldadas para la entrega de fluidos a baja presión
Áreas de aplicación
Industrias principales
-
Sistemas de fluidos automotrices, tuberías de refrigeración, servicio hidráulico general y de baja presión
Dónde se utiliza
-
Automotriz: líneas hidráulicas (conformado no severo), conjuntos de tubos de acero enrutados, soportes/piezas de tubos conformados, componentes de tubos soldados
-
Refrigeración: circuitos de tubos de acero de uso general y elementos de tubos estructurales
-
Hidráulica / ingeniería general: recorridos de tubos de presión de bajo carbono donde se requieren pruebas de rendimiento y tolerancias J526
P: ¿Es usted una empresa comercial o un fabricante?
R: Fabricante, también puede hacer comercio.
P: ¿Cuánto dura su tiempo de entrega?
R: En términos generales, es de 10 a 15 días si los productos están en stock, o es de 30 a 40 días si los productos no están en stock,
es según la cantidad.
P: ¿Proporcionan muestras? ¿Es gratis o extra?
R: Sí, podríamos ofrecer la muestra de forma gratuita, pero debe pagar el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
R: Pago=2000USD, 30% T/T por adelantado, saldo antes del envío.
Si tiene otra pregunta, no dude en ponerse en contacto conmigo.
-
