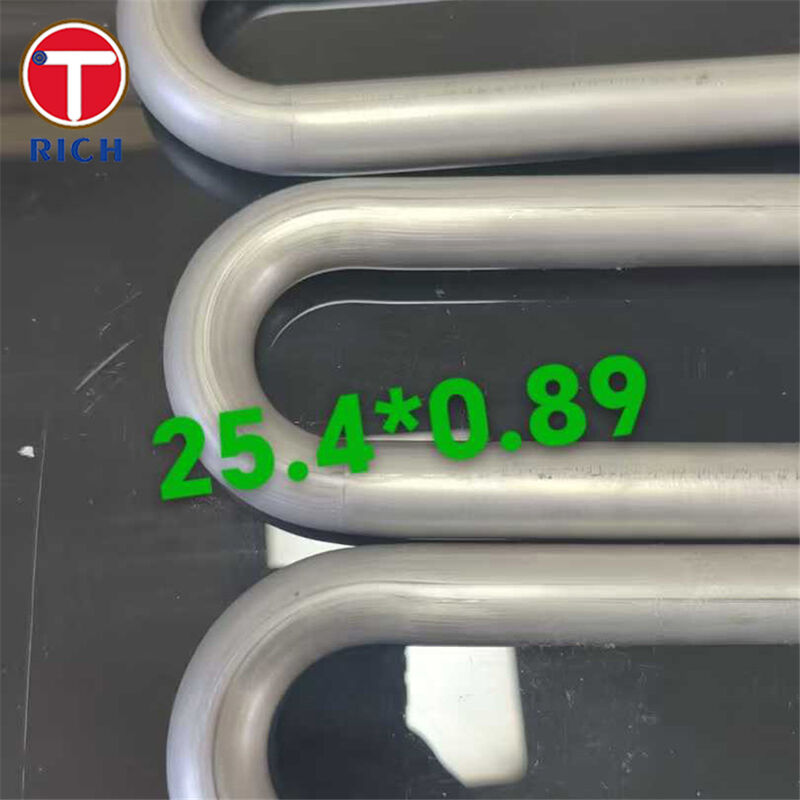

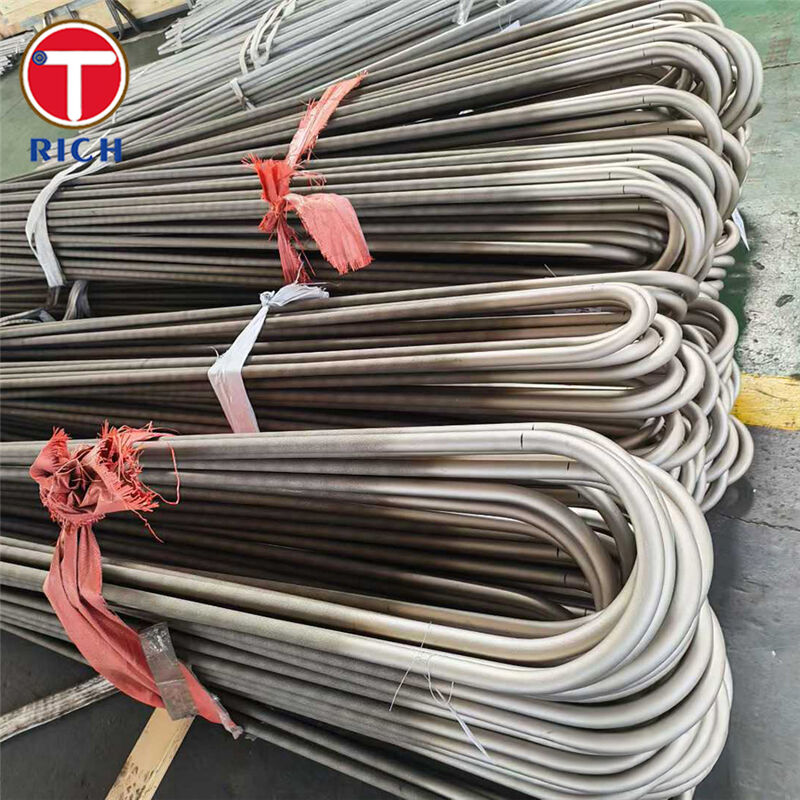

ASTM A179 Tubo doblado en U de acero de bajo carbono sin costura, estirado en frío, para intercambiadores de calor
Detalles del producto
Tubo curvado en U sin costura y estirado en frío
,Tubo en U de acero con bajo contenido de carbono
,Tubo en forma de U del intercambiador de calor
Tubo en U ASTM A179 — Tubo de acero de bajo carbono sin costura estirado en frío para intercambiadores de calor
Material
Los tubos en U ASTM A179 son tubos de acero de bajo carbono sin costura, estirados en frío, que se forman en forma de U para intercambiadores de calor de carcasa y tubos, condensadores, enfriadores y equipos de transferencia de calor similares. El tubo base se produce mediante el proceso sin costura y estirado en frío, luego se dobla al radio/longitud de la pata requeridos con un estricto control de la estabilidad dimensional y la condición de la superficie.
Especificación
-
Tipo de producto: U-bend (tubo en U) para intercambiadores de calor
-
Material base / estándar: ASTM A179 / A179M (a menudo se hace referencia como SA179 para un lenguaje de adquisición similar)
-
Ruta de fabricación: Sin costura → estirado en frío → doblado en U (según el dibujo)
-
Rango típico de DE del tubo base (alcance ASTM A179): 1/8" a 3" (3.2–76.2 mm)
-
Parámetros clave de la curva en U (personalizados):
-
Radio de curvatura (CLR), longitud de la pata, longitud de la tangente, longitud recta, acabado del extremo
-
Ovalidad y adelgazamiento de la pared controlados en la curva (medibles e informables)
-
Características clave
-
Excelente idoneidad para la transferencia de calor: OD/ID liso, pared consistente, geometría estable del tubo estirado en frío
-
Rendimiento de formación confiable: la química de bajo carbono admite operaciones de doblado, expansión y laminado comúnmente requeridas para el ensamblaje de tubo a placa tubular
-
Verificación de calidad: control de la química + pruebas mecánicas + pruebas típicas de tubos (por ejemplo, opciones de dureza/aplanamiento/abocardado/hidrostáticas o END por pedido)
Nuestras ventajas
-
¿Cómo controla el adelgazamiento de la pared y la ovalidad en la curva en U?
Controlamos las herramientas de doblado, la lubricación y los parámetros de formación, y podemos proporcionar mediciones del área de la curva (ovalidad y adelgazamiento de la pared). Muchos compradores especifican límites (por ejemplo, límites de ovalidad y adelgazamiento) para los tubos en U; podemos fabricar e inspeccionar según los criterios de su proyecto y proporcionar registros de inspección. -
¿Qué inspecciones y documentación recibiré?
Proporcionamos trazabilidad completa por calor/lote y Certificado de prueba del molino (EN 10204 3.1 disponible bajo petición), además del cumplimiento de las pruebas requeridas según los requisitos de los tubos ASTM (análisis químico/del producto y verificación mecánica; pruebas hidrostáticas o no destructivas cuando se especifiquen). -
¿Cómo evita la contaminación y los daños durante el envío (crítico para los intercambiadores de calor)?

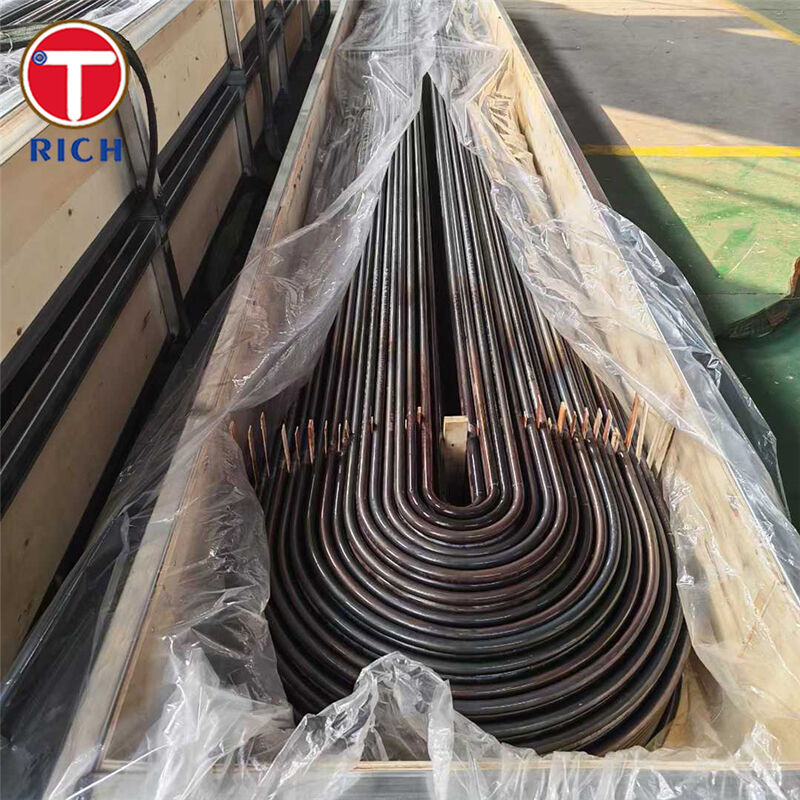

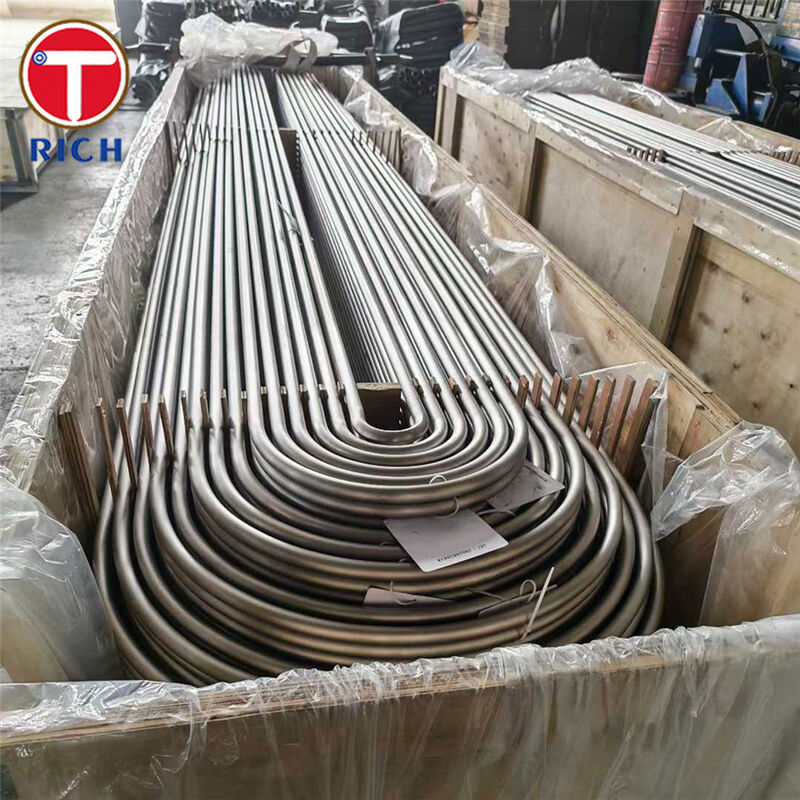

Seguimos prácticas controladas de acabado y embalaje (corte/desbarbado/limpieza, tapas/sellado de los extremos y embalaje de exportación) para proteger los extremos de los tubos y la limpieza interna durante el transporte y el almacenamiento.
Composición química
| Grado / Estándar | C | Si | Mn | P | S | Cr | Ni | Cu | Mo | V | Nb | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | 0.06–0.18 | ≥175 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| ≥35 | 0.06–0.18 | ≤0.25 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| ≥35 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.020 | ≤0.30 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.02 | ≤0.01 | ≤0.04 | ≥0.02 |
| ≥25 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
Nota: “—” indica que no se especifica en los resúmenes citados para ese grado.
Propiedades mecánicas (5 grados de referencia)
| Grado / Estándar | Resistencia a la tracción (MPa) | Límite elástico (MPa) | Alargamiento (%) | Dureza |
|---|---|---|---|---|
| ASTM A179 | — | ASTM A192 | ||
| ≥35 | — | ASTM A192 | ≥325 | ≥180 |
| ≥35 | ≤77 HRB | ASTM A210 Gr. A-1 | ≥415 | ≥255 |
| ≥30 | ≤79 HRB | EN 10216-2 P235GH (referencia T ≤ 16 mm) | 360–500 | ≥175 |
| ≥25 | — | JIS G 3461 STB340 | ≥340 | ≥175 |
≥35
-
—
-
Estándares
-
ASTM: ASTM A179/A179M (tubo base) + ASTM A450/A450M (requisitos generales para tubos de acero al carbono/baja aleación)
-
EN: EN 10216-2 (tubos sin costura para fines de presión con propiedades a temperatura elevada; por ejemplo, P235GH)
-
GOST: GOST 8733 (requisitos técnicos para tuberías sin costura deformadas en frío) + GOST 8734 (rango de tamaño para tubos sin costura conformados en frío)
JIS: JIS G 3461 (tubos de caldera y intercambiadores de calor de acero al carbono; por ejemplo, STB340)
-
GB: GB/T 3639 (tubos de precisión sin costura estirados/laminados en frío) y selecciones impulsadas por proyectos como GB 3087 para servicio de calderas, cuando se especifique
-
Áreas de aplicación
-
Generación de energía y calderas: condensadores, calentadores de agua de alimentación, economizadores (paquetes de tubos en U)
Petróleo y gas / refinación: enfriadores, condensadores, intercambiadores de recuperación de calor
La geometría de la curva en U se utiliza principalmente en intercambiadores de carcasa y tubos para permitir trayectorias de flujo compactas de múltiples pasos y una disposición eficiente del paquete.
La geometría de la curva en U se utiliza principalmente en intercambiadores de carcasa y tubos para permitir trayectorias de flujo compactas de múltiples pasos y una disposición eficiente del paquete.
P: ¿Es usted una empresa comercial o un fabricante?
R: Fabricante, también puede hacer comercio.
P: ¿Cuánto dura su tiempo de entrega?
R: En general, son 10-15 días si los productos están en stock, o son 30-40 días si los productos no están en stock,
es según la cantidad.
P: ¿Proporcionan muestras? ¿Es gratis o extra?
R: Sí, podríamos ofrecer la muestra de forma gratuita, pero debe pagar el costo del flete.P: ¿Cuáles son sus condiciones de pago?R: Pago
-
