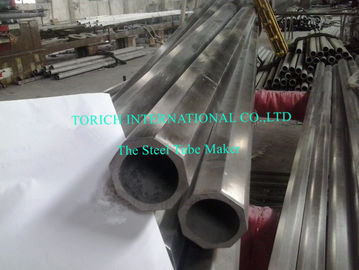

Tubo de acero octángono sin costura o soldado GB/T 3094 Tubo tirado en frío 10# 20# Q195 Q235 Q345

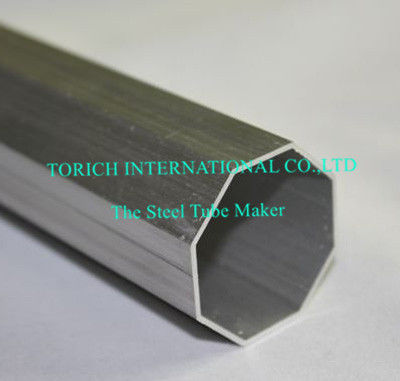

Los tubos de acero octogonal son principalmente tubos sin costura o tubos soldados, producidosCED de acuerdo con la norma china GB/T 3094, que es una norma para tubos de acero en forma tirada en frío.
Los tubos de acero octogonal se utilizan ampliamente en piezas estructurales, herramientas y maquinaria y el cañón en comparación con los tubos de acero inoxidable generalmente tienen un mayor momento de inercia y módulo de sección,mayor capacidad de torsión de flexión, puede reducir en gran medida el peso estructural, ahorrando acero.
Calidad de acero:
10#/ 20#/ 35#/ 45#/ Q195/ Q215/ Q235/ Q295/ Q345/ Q390
Aplicación:
Usados en piezas estructurales, herramientas y maquinaria
Método de producción:
Tirados en frío
Tipo de tubo:
Tubo sin costura de acuerdo con la norma china GB/T 3094, o tubo soldado de acuerdo con la solicitud del cliente
Tolerancia:
Según las tablas siguientes, o según la solicitud del cliente.
| Tolerancia para el ancho |
| Tamaño ((mm) | Tolerancia (en mm) |
| En general | Grado alto |
| Ancho A / B | ≤ 30 años | ± 030 | ± 020 |
| > 30-50 años | ± 040 | ± 030 |
| > 50 a 75 años | ± 0,80%A ± 0,80%B | ± 0,70%A ± 0,70%B |
| > 75 | ± 1%A ± 1%B | ± 0,8%A ± 0,8%B |
| Tolerancia para el grosor de la pared |
| Tamaño ((mm) | Tolerancia (en mm) |
| En general | Grado alto |
| Ancho A / B | ≤ 10 | ± 018 | ± 012 |
| > 1,0 a 3.0 | +15% WT -10% de TW | + 12,5% WT -10% de TW |
| > 3.0 | + 12,5% WT -10% de TW | ± 10% de la TW |
El valor de la presión en el tubo es el valor de la presión en el tubo.
Según las tablas siguientes, o según la solicitud del cliente.
| Golpes en el borde |
| Tamaño ((mm) | Tolerancia (en mm) |
| En general | Grado alto |
| Ancho A / B | ≤ 30 años | 0.20 | 0.10 |
| > 30-50 años | 0.30 | 0.15 |
| > 50 a 75 años | 0.80% | 0.50 por ciento |
| > 75 | 0.90% | 0.60% |
Se dobla:
Para el tubo general, la flexión debe ser ≤ 4,0 mm/m y la rectitud total ≤ 0,4%.
En el caso de los tubos de alta calidad, la curvatura debe ser ≤ 2,0 mm/m y la rectitud total ≤ 0,2%.
Propiedad mecánica:
| Grado de acero | Resistencia a la tracción MPa | Fuerza de rendimiento MPa | Elongado % |
| No menos de |
| 10 | 335 | 205 | 24 |
| 20 | 390 | 245 | 20 |
| 35 | 510 | 305 | 17 |
| 45 | 590 | 335 | 14 |
| Q195 | 315 | 195 | 22 |
| Q215 | 335 | 215 | 22 |
| No se pueden utilizar | 375 | 235 | 20 |
| No se pueden utilizar | 430 | 295 | 22 |
| No se incluye | 510 | 345 | 21 |
| No se incluyen en el anexo. | 530 | 390 | 18 |
Forma de los extremos:
Los dos extremos del tubo se cortarán hasta que la superficie del extremo esté perpendicular al eje y se eliminarán los bordes de los extremos.
Condición de entrega:
También es aceptable el tratamiento térmico a frío.
