Lugar de origen: | China |
---|---|
Nombre de la marca: | TORICH |
Certificación: | ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV,Lloyd's,CCS,DNV,CCS,KR,RINA,SON,GL |
Número de modelo: | GB/T14291 |
Cantidad de orden mínima: | 5 toneladas |
Precio: | 600-1200 USD/T |
Detalles de empaquetado: | el embalar en cajas de madera o en paquetes hexagonales |
Tiempo de entrega: | 35 días |
Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 20000 T/Year |
nombre: | GB/T14291 Q235A Q295B Q345A soldó con autógena las tuberías de acero para el transporte de la pulpa | Grupo del grado: | Q195-Q345 |
---|---|---|---|
superficie: | Normalizado | Materiales: | Q215/Q295/Q235/Q345 A/B |
Forma: | Forma redonda | Técnica: | efw |
PESO: | 0.5-50m m | OD: | 5-600m m |
Alta luz: | tubería del acero de la soldadura,Tubo de acero soldado con autógena de la resistencia eléctrica |

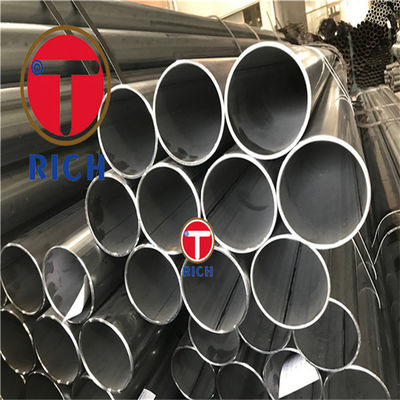

Nombre de producto: TORICH GB/T14291 Q235A Q295B Q345A soldó con autógena las tuberías de acero para el transporte de la pulpa del mineral
Estándar: GB/T14291
OD: 5-600m m
PESO: 0.5-50m m
Longitud: 1-12m m o según el uso real y la producción de los clientes.
Uso: para el transporte de la pulpa del mineral
Grado de acero: Q235A Q235B Q295A Q345B Q295B Q345A
Tecnología: Soldadura continua recta de alta frecuencia (HFW)
Característica:
Buena concentricidad
Buena calidad superficial
Buena tolerancia del OD y de la identificación
Alta precisión
Calidad estable
Aspereza lisa
GARANTÍA DE CALIDAD DE TORICH
Inspección entrante de la materia prima 1~
Segregación de la materia prima 2~ para evitar la confusión de acero del grado
Calefacción 3~ y extremo del martilleo para el dibujo frío
Dibujo frío 4~ y el laminar, en la línea inspección
5~ tratamiento térmico, +A, +SRA, +LC, +N, Q+T
El Enderezar-corte 6~ especificó longitud-acabado de medir la inspección
Prueba de 7~ Machanical en propios laboratorios con la resistencia a la tensión, la fuerza de producción, el alargamiento, la dureza, el impacto, Mictrostruture etc
Embalaje 8~ y media.
100% de nuestros tubos de acero se comprueba dimensional
100% de nuestros tubos de acero se comprueba visualmente para asegurarlos tiene una condición superficial perfecta y ningunos defectos superficiales.
prueba de la corriente de Foucault del 100% y prueba ultrosonic para eliminar defectos longitudinales y transversales.
Diámetro externo del cuadro 1, pared Thicknes, peso teórico y presión de prueba
Diámetro externo de Norminal (D)/mm | Pared Thickness/mm de Norminal | Peso teórico (kg/m) | Presión de prueba/MPa | ||
Q235A, Q235B | Q295A, Q295B | Q345A, Q345B | |||
21,3 | 2,5 | 1,16 | 15 | 15 | 15 |
21,3 | 3 | 1,35 | 15 | 15 | 15 |
21,3 | 3,5 | 1,54 | 15 | 15 | 15 |
25 | 2,5 | 1,39 | 15 | 15 | 15 |
25 | 3 | 1,63 | 15 | 15 | 15 |
25 | 3,5 | 1,86 | 15 | 15 | 15 |
25 | 4 | 2,07 | 15 | 15 | 15 |
26,9 | 2,5 | 1,50 | 15 | 15 | 15 |
26,9 | 3 | 1,77 | 15 | 15 | 15 |
26,9 | 3,5 | 2,02 | 15 | 15 | 15 |
26,9 | 4 | 2,26 | 15 | 15 | 15 |
31,8 | 2,5 | 1,81 | 15 | 15 | 15 |
31,8 | 3 | 2,13 | 15 | 15 | 15 |
31,8 | 3,5 | 2,44 | 15 | 15 | 15 |
31,8 | 4 | 2,74 | 15 | 15 | 15 |
33,7 | 2,5 | 1,92 | 15 | 15 | 15 |
33,7 | 3 | 2,27 | 15 | 15 | 15 |
33,7 | 3,5 | 2,61 | 15 | 15 | 15 |
33,7 | 4 | 2,93 | 15 | 15 | 15 |
38 | 2,5 | 2,19 | 15 | 15 | 15 |
38 | 3 | 2,59 | 15 | 15 | 15 |
38 | 3,5 | 2,98 | 15 | 15 | 15 |
38 | 4 | 3,35 | 15 | 15 | 15 |
40 | 2,5 | 2,31 | 15 | 15 | 15 |
40 | 3 | 2,74 | 15 | 15 | 15 |
40 | 3,5 | 3,15 | 15 | 15 | 15 |
40 | 4 | 3,55 | 15 | 15 | 15 |
42,4 | 2,5 | 2,46 | 15 | 15 | 15 |
42,4 | 3 | 2,91 | 15 | 15 | 15 |
42,4 | 3,5 | 3,36 | 15 | 15 | 15 |
42,4 | 4 | 3,79 | 15 | 15 | 15 |
48,3 | 2,5 | 2,82 | 14,6 | 15 | 15 |
48,3 | 3 | 3,35 | 15 | 15 | 15 |
48,3 | 3,5 | 3,87 | 15 | 15 | 15 |
48,3 | 4 | 4,37 | 15 | 15 | 15 |
51 | 2,5 | 2,99 | 13,8 | 15 | 15 |
Desviación permisible del CUADRO 2 del grueso externo del diámetro y de pared
Unidad: milímetro
Diámetro exterior nominal D | Desviación permisible del diámetro externo | Desviación permitida del grueso de pared |
D≤48.3 | ±0.50 | ±10%S |
48.3<D≤273 | ±1%D | |
D>273 | ±0.75%D |
Propiedad mecánica del CUADRO 3
Grado |
Resistencia a la tensión N/m |
Baje la fuerza de producción/ N/m |
Alargamiento el A% No menos que |
|
D ≤168.3 | D >168.3 | |||
Q235A, Q235B | 375 | 235 | 15 | 20 |
Q295A, Q295B | 390 | 295 | 13 | 18 |
Q345A, Q345B | 470 | 345 | 13 | 18 |
Nota: El tiempo extensible del arbitraje de la prueba se basa en muestra longitudinal. |
Artículos de inspección del CUADRO 4, métodos de prueba y número de muestreo de tuberías de acero
NO | Proyecto de la inspección | Método y método de prueba de muestreo | Cantidad del muestreo |
1 | composición química | GB/T 20066, GB/T 223, GB/T 4336 | Un cada horno (bote) |
2 | Prueba extensible | GB/T 228, GB/T 2975 | Un cada lote |
3 | Prueba extensible | GB/T 241 | Uno por uno |
4 | Examen ultrasónico | GB/T18256 | Uno por uno |
5 | Detección del defecto de la corriente de Foucault | GB/T 7735 | Uno por uno |
6 | Prueba de flexión | GB/T 244 | Dos por el lote |
7 | Aplanar la prueba | GB/T 246 | Por cada uno rollo cuatro |
