Tubo de acero GB/T 24187 del cilindro hidráulico de la precisión retirado a frío para el evaporador
Detalles del producto
tubería afilada con piedra del cilindro hidráulico
,Tubo del cilindro hidráulico
TORICH GB/T 24187 Tubos de acero de precisión de soldadura simple de extrusión en frío
Especificaciones:
El material:C Si Mn P S
Rango de tamaño:- ¿ Qué es eso?3.18-18 mm
- ¿ Qué pasa?0.3-1.3 mm
Duración general:1.5 a 5 m
Tolerancia:
Según las tablas siguientes o a petición de los clientes.
Cuadro 1 Diámetro exterior, espesor de pared y peso teórico
| OD/mm | TW/mm | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| Peso teórico (kg/m) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
| Peso teórico sin recubrimiento adicional, densidad de acero es de 7,85 kg/ | ||||||||||
Cuadro 2 Desviación admisible del diámetro exterior de las tuberías de acero
| Diámetro exterior | Precisión común | Alta precisión |
| Se trata de un76 | ± 008 | ± 005 |
| 4.76-8. ¿Qué quieres decir?00 | ± 012 | ± 007 |
| > 8.00 a 12.00 horas00 | ± 016 | ± 010 |
| > 12 años00 | ± 020 | ± 012 |
Cuadro 3 Desviación admisible del espesor de la pared del tubo de acero
| espesor de la pared | Desviación admisible |
| El valor de las emisiones70 | ± 005 |
| ≥ 070 | ± 007 |
Cuadro 4 Desviación admisible de la longitud especificada del tubo de acero
| Duración | Desviación admisible |
| ≤ 2000 | +4 0 |
| > 2000-5000 | +7 0 |
| > 5000-8000 | +10 0 |
TABLA 5 Composición química de las bandas de acero(Fracción de masa) %
| Categoría | C. Las | Sí, sí. | En | P | El S |
| Banda de acero de bajo carbono laminada en frío | ≤ 008 | ≤ 003 | ≤ 030 | ≤ 0030 | ≤ 0030 |
| Bandas de acero ultrabajo carbono laminadas en frío | ≤ 0008 | ≤ 003 | ≤ 025 | ≤ 0020 | ≤ 0030 |
TABLA 6 Propiedades mecánicas de las bandas de acero bajo carbono laminadas en frío
| El grosor - ¿Qué quieres decir? | Resistencia a la tracción
| Fuerza de rendimiento
| Elongado A/% |
| 0.25 ~ < 0.35 | ≥ 270 | ≥ 32 años | |
| 0.35 ~ < 0.50 | ≥ 34 años | ||
| ≥ 050 | ≥ 36 años | ||
| a Sustituir con b Tipo de muestra con el número de muestra D14 en GB/T 228-2002. | |||
TABLA 7 Propiedades mecánicas de las bandas laminadas en frío de acero ultrabajo en carbono
| El grosor - ¿Qué quieres decir? | Resistencia a la tracción
| Fuerza de rendimiento
| Elongado A/% |
| ≤ 050 | ≥ 280 | Entre 130 y 250 | ≥ 38 años |
| > 0 años50 | ≥ 40 años | ||
| a Sustituir con b Tipo de muestra con el número de muestra P14 en GB/T 228-2002. | |||
TABLA 8 Propiedades mecánicas de las tuberías de acero
| Categoría | Resistencia a la tracción
| Fuerza de rendimiento
| Elongado A/% |
| Tubo de acero ordinario (MA) | ≥ 270 | ≥ 180 | ≥ 14 años |
| Tubo de acero blando | ≥ 230 | 150 ~ 220 | ≥ 35 años |
| a Sustituir con b Tipo de muestra con el número de muestra S7 en GB/T 228-2002. | |||
Características:
Aseguramiento de la calidad TORICH
Buena calidad de la superficie
Buena tolerancia OD e ID controlada de acuerdo con la norma técnica
Calidad estable
Prueba de corriente de remolino al 100%
Procesamiento:En el caso de los vehículos de motor
Ampliamente utilizado en el campo de:Condensador, evaporador, tubo de refrigeración, tubo de combustible de refrigeración, automóvil y electrodomésticos industriales

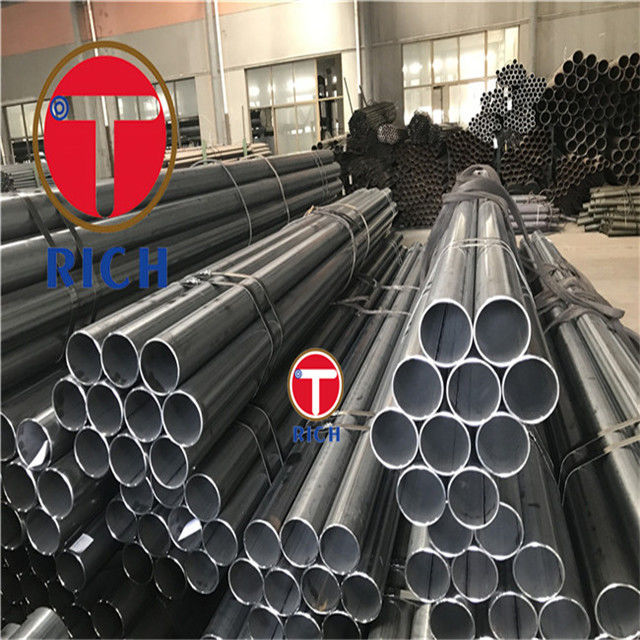

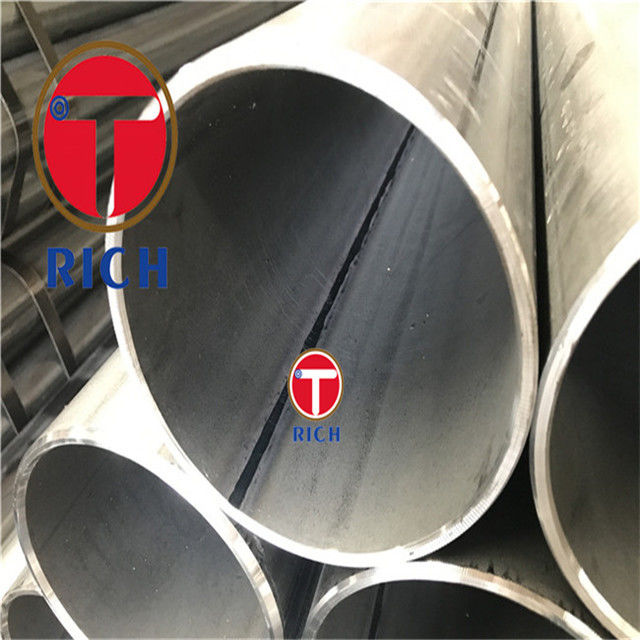

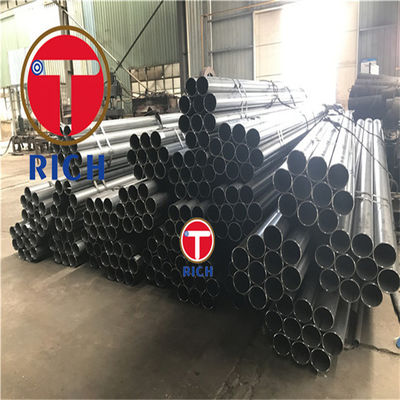

Imágenes del producto:
Control de calidad
1~ Inspección de las materias primas entrantes
2~ Segregación de materias primas para evitar la mezcla de grados de acero
3~ Calentamiento y martillado para el dibujo en frío
4~ Dibujo en frío y laminado en frío, inspección en línea
5~ Tratamiento térmico, +A, +SRA, +LC, +N, Q+T
6~ Limpiado-Corte a longitud especificada-Inspección de medición terminada
7~ Pruebas mecánicas en laboratorios propios con resistencia a la tracción, resistencia al rendimiento, alargamiento, dureza, impacto, microestructura, etc.
8~ Embalaje y medias.
El 100% de nuestros tubos de acero son dimensionalmente comprobados
El 100% de nuestros tubos de acero son inspeccionados visualmente para asegurar que tienen una condición de superficie perfecta y sin defectos de superficie.
Prueba de corriente de remolino al 100% y prueba ultrasónica para eliminar los defectos longitudinales y transversales.
-
