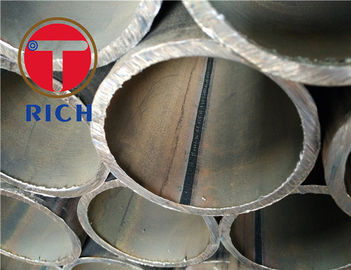

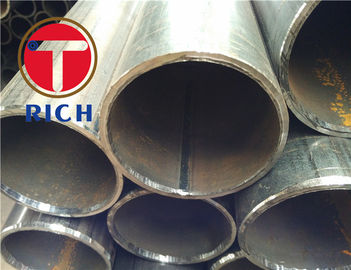

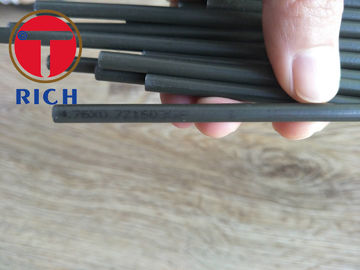

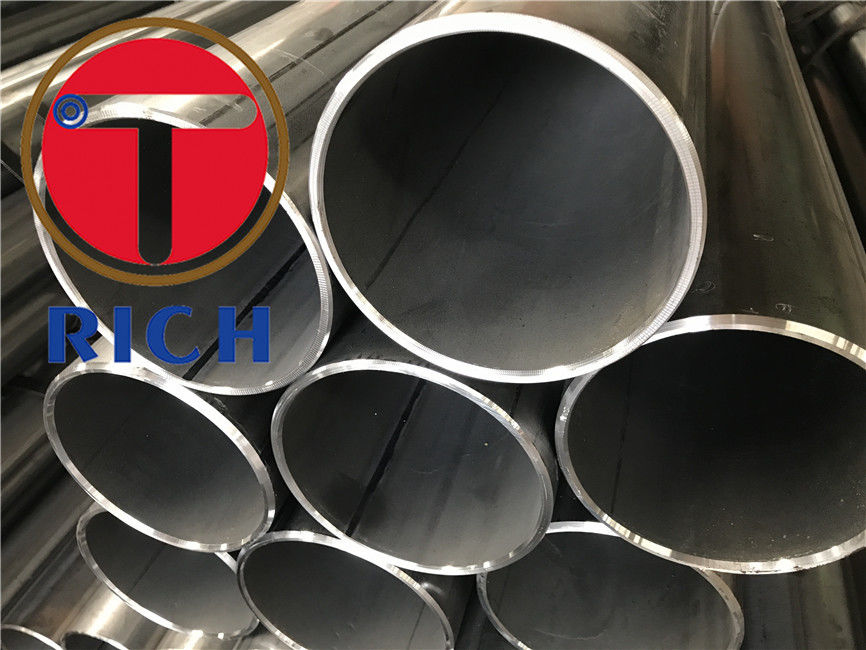

El Sae J526 soldó con autógena el tubo del acero con poco carbono para la refrigeración auto/hidráulico
Detalles del producto
tubería del acero de la soldadura
,Tubo de acero soldado con autógena de la resistencia eléctrica
SAE J526 Tubos de acero con bajo contenido de carbono soldados para refrigeración de automóviles, hidráulica
Aplicación: cubre tubos de acero con una sola pared de baja emisión de carbono soldados destinados a aplicaciones generales de automoción, refrigeración, hidráulica y otras aplicaciones similares que requieren tubos de una calidad adecuada para la protección, la combustión, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limpieza, la limLas cuentas, la formación y el soldado.
tamaño:longitud--2 ~ 12m WT--2 ~ 4,5mm OD--16 ~ 50mm
Fabricación:El tubo se fabricará a partir de una sola tira de acero en forma de tubo, cuyos bordes se unen y sellan mediante un proceso de soldadura adecuado. the bead shall be removed from theoutside to provide a smooth round surface and the tubing shall be processed in such a manner as to producea finished product which will meet all requirements of this documentEn general, este tipo de tubos está disponible tanto en estado enrollado como recto.Los requisitos de rectitud deben acordarse entre el proveedor y el comprador.
Objetos de inspección:
composición química
Prueba de tracción
Examen por ultrasonido
Detección de fallas de corriente Eddy
Prueba de flexión
Prueba de aplanamiento
Tolerancia admisible del diámetro exterior y del grosor de la pared (mm)
| Tipo de tubo de acero | Dimensión del tubo de acero | Tolerancias permitidas | ||
| Clasificación media | La clase alta | |||
| Las demás partidas tubo (extrusionado y expandido) | Diámetro exterior D | Todos los | ± 1% (min +/- 0,50) | - |
| espesor de la pared | Todos los | +15%/-12,5% (min. +4.5/-4.0) | - | |
| Tubos tirados en frío (rollados en frío) | Diámetro exterior D | 6 ~ 10 | ± 02 | ± 015 |
| > 10 ~ 30 | ± 040 | ± 020 | ||
| > 30 ~ 50 | ± 045 | ± 030 | ||
| > 50 años | ± 1% | ± 0,8% | ||
| espesor de la pared | El valor de la | ± 015 | ± 012 | |
| > 1 ~ 3 | +15% - El 10% | + 12,5% - El 10% | ||
| > 3 | + 12,5% - El 10% | ± 10% | ||
| Nota:Para los tubos de expansión en caliente con diámetro exterior> 35 mm, la tolerancia admisible del grosor de la pared es ± 18%. | ||||
Propiedades mecánicas longitudinales de los tubos de acero
| - No, no es así. | Grado de acero | La resistencia a la tracción ((Mpa) | Punto de rendimiento ((Mpa) | Elongamiento después de la rotura ((%) | |
| S<16 | S> 16 | ||||
| No menos de | |||||
| 1 | 10 | 335 ~ 475 | 205 | 195 | 24 |
| 2 | 20 | 410 ~ 550 | 245 | 235 | 20 |
| 3 | No se pueden utilizar | 430 ~ 610 | 295 | 285 | 22 |
| 4 | No se incluye | 490 ~ 665 | 325 | 315 | 21 |
Ventaja competitiva:
Buena fuente de materia prima de Bao Steel.
Tiempo de entrega rápido de acuerdo con el PO y el acuerdo.
Producir exactamente de acuerdo con el estándar y los requisitos del cliente.
Equipo de exportación experimentado para el servicio al cliente, respuesta rápida dentro de las 24 horas.
Ubicación de producción:
Métodos de ensayo:
Prueba de tracción
Prueba de aplanamiento
Prueba de expansión de la deriva
Inspección dimensional
Medición de la rugosidad
Examen visual
Pruebas no destructivas
a. Prueba de las imperfecciones longitudinales
- Prueba de corriente de remolino - EN10246-3, nivel E3
- pruebas ultrasónicas - EN10246-7, nivel U3
b. estanqueidad a la fuga
- Los ensayos no destructivos para verificar la estanqueidad se realizarán de acuerdo con la norma EN 10246-1
EN10305 Consta de las siguientes partes bajo el título general " Tubos de acero para aplicaciones de precisión - Condiciones técnicas de entrega "
Parte 1: Tubos tirados en frío sin costuras
Parte 2: Tubos tirados a frío soldados
Parte 3: Tubos soldados a frío
Parte 4: Tubos tirados en frío sin costuras para sistemas de energía hidráulica y neumática
Parte 5: Tubos cuadrados y rectangulares soldados y en frío
Parte 6: Tubos tirados a frío soldados para sistemas de energía hidráulica y neumática
Referencias normativas:
EN 10002-1, Materiales metálicos - Ensayos de tracción - Parte 1: Método de ensayo a temperatura ambiente
EN10020, Definición y clasificación de los grados de acero
EN10021, Requisitos técnicos generales de entrega para productos de acero y hierro
EN10027-1, Sistemas de designación del acero - Parte 1 : Nombres del acero, principales símbolos
EN10027-2, Sistemas de designación del acero - Parte 2: Sistemas numéricos
EN10052, Vocabulario de términos de tratamiento térmico para productos ferrosos.
EN10204, Productos metálicos - Tipos de documentos de inspección
EN 10233, Materiales metálicos - Tubo - Prueba de aplanamiento
EN 10234, Materiales metálicos - Tubo - Prueba de expansión por deriva
EN10246-1, Ensayos no destructivos de los tubos de acero - Parte 1:Pruebas electromagnéticas automáticas de tubos de acero ferromagnéticos sin costuras y soldados (excepto los soldados por arco sumergido) para verificar la estanqueidad hidráulica
EN10246-3, Pruebas no destructivas de tubos de acero - Parte 3: Pruebas automáticas de corriente de remolino de tubos de acero sin costuras y soldados (excepto los soldados por arco sumergido) para detectar imperfecciones
En el caso de las máquinas de la categoría N2Pruebas no destructivas de tubos de acero - Parte 5:Prueba automática de fugas de transductor de magnetismo periférico completo/flujo de tubos de acero ferromagnéticos sin costuras y soldados (excepto los soldados por arco sumergido) para detectar imperfecciones longitudinales
EN10246-7, Pruebas no destructivas de tubos de acero - Cualificación y competencia del personal de pruebas no destructivas de los niveles 1 y 2.
EN ISO 377, Acero y productos de acero - Ubicación y preparación de muestras y piezas de ensayo para ensayo mecánico (ISO 377:1997)
EN ISO 2566-1, Acero - Conversión de los valores de alargamiento - Parte 1: Aceros de carbono y baja aleación (EN102566-1:1984)
EN 10168, Productos de hierro y acero - Documentos de inspección - Información y descripción de la lista
ENV10220, Tubos de acero sin costura y soldados - Dimensiones y masas por unidad de longitud
EN 10266, Tubos, accesorios y secciones huecas estructurales de acero - Definiciones y símbolos para su uso en las normas de productos
EN ISO 4287, Especificaciones geométricas del producto (GPS) - Texturas de la superficie: método de perfil - términos, definición y parámetros de la textura de la superficie (ISO 4287:1997)
-
