Tubos con aletas de aluminio tipo G con bloqueo mecánico de aletas para un diseño térmico amplio y compatibilidad con tubos de base ancha
Propiedades básicas
Lugar de origen:
Zhejiang/China
Nombre de la marca:
TORICH
Número de modelo:
ASTM A179
Propiedades comerciales
Cantidad mínima de pedido:
1 tonelada
Precio:
USD 800-1000 Ton
Condiciones de pago:
LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de suministro:
60000 toneladas/año
Resumen del producto
Tipo de aluminio de los tubos con aletas G con aletas para los cambiadores de calor industriales Tubos con aletas de aluminio tipo G para intercambiadores de calor industriales Los tubos con aletas de aluminio tipo G son tubos con aletas integrados mecánicamente diseñados para una transferencia ...
Detalles del producto
Resaltar:
tubo del acero de alto carbono
,tubos del cambiador de calor
Base Tube Material:
Acero al carbono, acero aleado, acero inoxidable o aluminio
Fin Material:
Aluminio; Las aleaciones de aletas industriales comunes incluyen 1060 y 1100.
Common Base Tube Standards:
ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192
Base Tube Outside Diameter:
12mm-219mm
Base Tube Wall Thickness:
1,2 mm-6,0 mm
Fin Height:
8mm-30mm
Fin Thickness:
0,8 mm-3,0 mm
Fin Pitch:
2,0 mm-20 mm
Descripción del producto
Tipo de aluminio de los tubos con aletas G con aletas para los cambiadores de calor industriales
Tubos con aletas de aluminio tipo G para intercambiadores de calor industriales
Los tubos con aletas de aluminio tipo G son tubos con aletas integrados mecánicamente diseñados para una transferencia eficiente de calor del lado del aire en intercambiadores de calor industriales. La tira de aletas de aluminio se enrolla en una ranura helicoidal mecanizada en el tubo base y luego se bloquea mecánicamente, lo que brinda una retención de aletas más fuerte y un contacto térmico más estable que las construcciones de aletas enrolladas simples. Esta estructura se usa ampliamente en enfriadores de aire, economizadores, condensadores y otros equipos de transferencia de calor donde se requiere durabilidad, resistencia controlada del lado del aire y un servicio confiable a largo plazo. Los tubos con aletas tipo G se producen comúnmente con tubos base de acero al carbono, acero aleado, acero inoxidable o aluminio, mientras que el material de las aletas suele ser aluminio.
Presupuesto
| Artículo | Especificación |
|---|---|
| Tipo de producto | Tubo de aleta integrado tipo G de aluminio |
| Material del tubo base | Acero al carbono, acero aleado, acero inoxidable o aluminio |
| Estándares comunes de tubos de base | ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192 |
| Material de aleta | Aluminio; Las aleaciones de aletas industriales comunes incluyen 1060 y 1100. |
| Tipo de tubo base | Sin costura o soldado |
| Tipo de aleta | Aleta G integrada |
| Diámetro exterior del tubo base | 12mm-219mm |
| Espesor de pared del tubo base | 1,2 mm-6,0 mm |
| Altura de la aleta | 8mm-30mm |
| Grosor de la aleta | 0,8 mm-3,0 mm |
| Paso de aleta | 2,0 mm-20 mm |
| Longitud del extremo desnudo | Según dibujo del cliente |
| Longitud del tubo | Normalmente de 1 a 12 m, personalizable; La longitud del tubo con aletas se puede suministrar hasta 23 m según acuerdo del proyecto. |
| Rango de tolerancia | Según el estándar del tubo base solicitado y el plano de aletas aprobado |
| Rectitud | Controlado según los requisitos de fabricación y ensamblaje de paquetes. |
| Condición de la superficie | Tubo base según pedido; Tira de aletas de aluminio con acabado laminado o desengrasado. |
| Tratamiento térmico | Según el estándar del tubo base seleccionado |
Características principales
- Bloqueo mecánico de aletas
La aleta de aluminio está incrustada en una ranura mecanizada y asegurada mecánicamente al tubo base, lo que mejora la estabilidad de la aleta durante el servicio y el ciclo térmico. - Amplia gama de geometrías para diseño térmico
El diámetro exterior del tubo base varía desde12 mm a 219 mm, espesor de pared de1,2 mm a 6,0 mm, altura de la aleta desde8 mm a 30 mm, espesor de aleta de0,8 mm a 3,0 mm, y tono de aleta de2,0 mm a 20 mm, lo que permite una coincidencia precisa con el trabajo de transferencia de calor y los objetivos de caída de presión del lado del aire. - Amplia compatibilidad con tubos de base
El producto se puede fabricar en tubos de base de acero al carbono, acero aleado, acero inoxidable o aluminio, lo que permite que un concepto de aletas sirva para aplicaciones de intercambiadores de calor de HVAC, petroquímicas, de servicios públicos y de procesos generales.
Nuestras ventajas
- Preocupación: ¿El grado del tubo base es realmente adecuado para el funcionamiento del intercambiador de calor o es simplemente un material de tubería general?
Adaptamos el tubo base al servicio operativo. Para el servicio de intercambiadores de calor y condensadores, ASTM A179 está diseñado específicamente para tubos de intercambiadores de calor y condensadores de acero con bajo contenido de carbono, estirados en frío y sin costura, mientras que ASTM A192 y ASTM A210 están diseñados para trabajos de calderas y sobrecalentadores. Las opciones de acero inoxidable como ASTM A213 TP304 se utilizan cuando se requiere resistencia a la corrosión y una mayor confiabilidad del servicio. - Preocupación: ¿Los documentos de adquisición separarán claramente las especificaciones del tubo base de las especificaciones del material de las aletas?
Sí. Definimos el producto por dos sistemas materiales: elEstándar y grado del tubo base.y elmaterial de aleta de aluminio. Esto es importante porque el rendimiento del límite de presión proviene del estándar del tubo base, mientras que la superficie externa de transferencia de calor proviene de la tira de aletas. Esa distinción simplifica la revisión y aprobación técnica del MTC. - Preocupación: ¿Se puede seleccionar el tubo con aletas según las condiciones operativas reales en lugar de según un tamaño de catálogo genérico?
Sí. Los rangos de diámetro exterior, espesor de pared, altura de aleta, espesor de aleta y paso de aleta disponibles permiten la configuración según el servicio térmico, la caída de presión permitida, el intervalo de limpieza y los requisitos de manipulación estructural. Esto es especialmente importante para enfriadores de aire y economizadores industriales donde la geometría tiene un efecto directo en el rendimiento del intercambiador.
Estándares de ejecución
- ASTM:ASTM A179 para tubos de intercambiadores de calor y condensadores; ASTM A192 para tubos de calderas de alta presión; ASTM A210/SA210 para tubos sin costura de calderas y sobrecalentadores de medio carbono; ASTM A106/A53 para tubos de acero al carbono; ASTM A213 para tubos intercambiadores de calor de acero aleado ferrítico y austenítico sin costura.
- ES:Las normas EN se pueden suministrar mediante acuerdo para materiales de tubo equivalentes y tiras de aletas de aluminio.
- GOST:Se pueden suministrar equivalentes GOST para adquisiciones de exportación basadas en proyectos.
- JIS:Se pueden suministrar equivalentes JIS cuando se requiere enrutamiento de material japonés.
- GB:Los equivalentes en GB se pueden igualar para proyectos nacionales o de doble estándar.
Campo de aplicación
Producto específico:haces de tubos con aletas paraenfriadores de aceite lubricante enfriados por aire.
Composición química de los materiales del tubo base
| Grado del tubo base | Estándar | do | Minnesota | PAG | S | Si | cr | Ni | Mes | Cu |
|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | 0,06-0,18 | 0,27-0,63 | ≤0,035 | ≤0,035 | -- | -- | -- | -- | -- |
| ASTM A192 | ASTM A192/A192M | ≤0,18 | 0,27-0,63 | ≤0,035 | ≤0,035 | ≥0,25 | -- | -- | -- | -- |
| ASTM A210 Grado A1 | ASTM A210/A210M | ≤0,27 | ≤0,93 | ≤0,035 | ≤0,035 | ≥0,10 | -- | -- | -- | -- |
| ASTM A106 Grado B | ASTM A106/A106M | ≤0,30 | 0,29-1,06 | ≤0,035 | ≤0,035 | ≥0,10 | ≤0,40 | ≤0,40 | ≤0,15 | ≤0,40 |
| ASTM A213 TP304 | ASTM A213/A213M | ≤0,08 | ≤2,00 | ≤0,045 | ≤0,030 | ≤1,00 | 18,0-20,0 | 8.0-11.0 | -- | -- |
Propiedades mecánicas de los materiales del tubo base
| Grado del tubo base | Estándar | Resistencia a la tracción | Fuerza de producción | Alargamiento |
|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | ≥325MPa | ≥180MPa | ≥35% |
| ASTM A192 | ASTM A192/A192M | ≥325MPa | ≥180MPa | ≥35% |
| ASTM A210 Grado A1 | ASTM A210/A210M | ≥415MPa | ≥255MPa | ≥30% |
| ASTM A106 Grado B | ASTM A106/A106M | ≥415 MPa | ≥240MPa | 30% mín longitudinal / 16,5% mín transversal |
| ASTM A213 TP304 | ASTM A213/A213M | ≥515 MPa | ≥205 MPa | ≥35% |

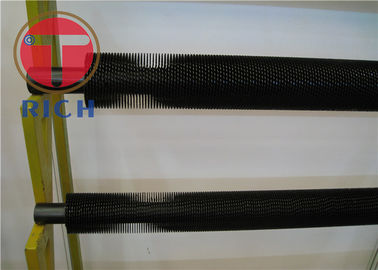

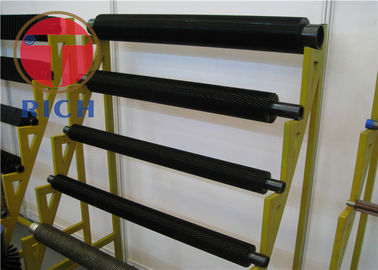

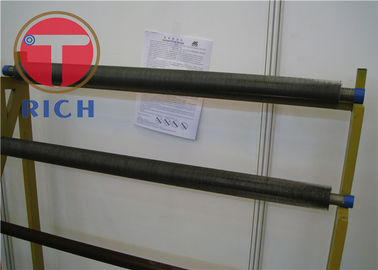

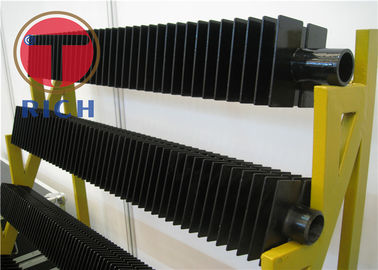

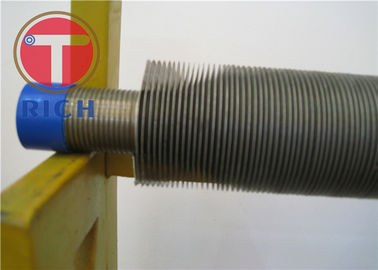

Galería de productos
Preguntas frecuentes
¿Es usted una empresa comercial o un fabricante?
Fabricante, también puede hacer transacciones.
¿Cuánto dura su tiempo de entrega?
En general, es de 10 a 15 días si la mercancía está en stock, o de 30 a 40 días si la mercancía no está en stock, según la cantidad.
¿Proporcionan muestras? ¿Es gratis o extra?
Sí, podríamos ofrecer la muestra de forma gratuita, pero debemos pagar el costo del flete.
¿Cuáles son sus condiciones de pago?
Pago ≤ 2000USD, 100% por adelantado. Pago ≥ 2000USD, 30% T/T por adelantado, saldo antes del envío. Si tiene otra pregunta, no dude en ponerse en contacto conmigo.
