Tubo de intercambiador de calor de titanio laminado en frío ASTM B862 Grado 2 - Sin costura resistente a la corrosión UNS R50400
Propiedades básicas
Lugar de origen:
CHINA
Nombre de la marca:
Torich
Certificación:
ISO9001 ISO 14001 TS16949
Número de modelo:
ASTM B338 Gr2
Propiedades comerciales
Cantidad mínima de pedido:
1TON
Precio:
800-1000 USD/Ton
Condiciones de pago:
LC, T/T
Capacidad de suministro:
50000tons por año
Resumen del producto
Tubo de Intercambiador de Calor de Titanio Laminado en Frío ASTM B862 Grado 2 Sin Costura El tubo de titanio ASTM B862 Grado 2 es un producto tubular de titanio comercialmente puro diseñado para servicio de transferencia de calor resistente a la corrosión, particularmente en entornos donde el agua ...
Detalles del producto
Resaltar:
tubo del acero de carbono
,tubos del cambiador de calor
Material:
Titanio comercialmente puro
Standard:
ASTM B862 Gr.2; ASTM B338/ASTM B861 disponible para requisitos de tubos de intercambiador de calor s
Grade:
Grado 2/UNS R50400
Outside Diameter:
Rango típico de tubos sin costura de 9,5 a 24,4 mm; otros tamaños bajo pedido
Wall Thickness:
rango típico de tubos sin costura de 0,7 a 4,0 mm; pared mínima o pared media disponible
Length:
1–12 m, cortado a medida; La duración del proyecto se puede personalizar.
Heat Treatment:
Recocido o libre de tensiones según la ruta del producto y los requisitos del pedido.
Surface Condition:
Reducido en frío, reducido en frío y recocido, decapado con ácido, pulido o limpieza brillante
Descripción del producto
Tubo de Intercambiador de Calor de Titanio Laminado en Frío ASTM B862 Grado 2 Sin Costura
El tubo de titanio ASTM B862 Grado 2 es un producto tubular de titanio comercialmente puro diseñado para servicio de transferencia de calor resistente a la corrosión, particularmente en entornos donde el agua de mar, cloruros, salmuera, cloro húmedo, ácidos orgánicos o medios oxidantes hacen que el acero inoxidable o el cobre-níquel no sean confiables. El Grado 2 / UNS R50400 proporciona un equilibrio óptimo de resistencia a la corrosión, formabilidad, soldabilidad y resistencia moderada, con una resistencia a la tracción mínima ASTM de 345 MPa, una resistencia a la fluencia de 275 MPa y un alargamiento del 20% en condición recocida.
Nota de Precisión Técnica:ASTM B862 es formalmente para tuberías soldadas de titanio y aleaciones de titanio, mientras que los tubos de intercambiador de calor están cubiertos más directamente por ASTM B338, y las tuberías sin costura por ASTM B861. ASTM B338 cubre específicamente tubos de titanio sin costura y soldados para condensadores e intercambiadores de calor, y los tubos sin costura se fabrican a partir de tochos huecos mediante reducción en frío o trefilado en frío.
Especificación
| Artículo | Descripción |
|---|---|
| Material | Titanio Comercialmente Puro |
| Estándar | ASTM B862 Gr.2; ASTM B338 / ASTM B861 disponibles para requisitos de tubos de intercambiador de calor sin costura |
| Grado | Grado 2 / UNS R50400 |
| Diámetro Exterior | Rango típico de tubo sin costura de 9.5-24.4 mm; otros tamaños bajo pedido |
| Espesor de Pared | Rango típico de tubo sin costura de 0.7-4.0 mm; disponible pared mínima o pared promedio |
| Longitud | 1-12 m, cortado a medida; longitudes de proyecto personalizables |
| Rango de Tolerancia | Tolerancia OD / WT según ASTM B338, ASTM B861, o dibujo de compra |
| Rectitud | Controlada por laminación en frío, enderezado e inspección final; tolerancia de rectitud específica del proyecto disponible |
| Condición de Superficie | Reducido en frío, reducido en frío y recocido, decapado ácido, pulido o limpiado en brillo |
| Tratamiento Térmico | Recocido o aliviado de tensiones según la ruta del producto y el requisito del pedido |
| Inspección | Análisis químico, prueba de tracción, inspección dimensional, inspección de superficie, prueba hidrostática / neumática / de corrientes de Foucault / ultrasónica según lo especificado |
Características Principales
| Propiedad | Valor / Requisito Preciso |
|---|---|
| Designación UNS | R50400 |
| Densidad | 4.51 g/cm³ |
| Resistencia a la tracción ASTM B338, mín. | 345 MPa / 50 ksi |
| Resistencia a la fluencia ASTM B338, offset 0.2% | 275-450 MPa / 40-65 ksi |
| Alargamiento ASTM B338, mín. | 20% en 50 mm |
| Límite químico: Fe | ≤0.30% |
| Límite químico: O | ≤0.25% |
| Límite químico: H | ≤0.015% |
| Conductividad térmica | Aproximadamente 22 W/m*°C a temperatura ambiente |
| Resistencia a la corrosión por erosión de agua de mar | Agua de mar en flujo hasta aproximadamente 40 m/s con efecto de material insignificante |
| Referencia de corrosión por hendidura | El titanio CP normalmente no muestra corrosión por hendidura en soluciones salinas por debajo de 80°C, independientemente del pH, incluidas condiciones de súper cloración |
| Guía de expansión tubo-placa | Se sugiere comúnmente una reducción de pared de aproximadamente el 10% para una resistencia óptima a la extracción |
Nuestras Ventajas
| Preocupación del Comprador | Nuestro Control Práctico |
|---|---|
| "¿Es correcto ASTM B862 para un tubo de intercambiador de calor sin costura?" | Evitamos la discrepancia de estándares en la etapa de cotización. ASTM B862 es para tubería de titanio soldada; si el comprador necesita tubos de intercambiador de calor verdaderamente sin costura, cotizamos ASTM B338 o ASTM B861 junto con Grado 2 / UNS R50400, base de pared, método de prueba y alcance de inspección. |
| "¿Sobrevivirá el titanio Grado 2 al servicio en cloruro o agua de mar?" | El titanio Grado 2 se selecciona para entornos que contienen cloruro, enfriamiento con agua de mar, salmueras, cloro húmedo y medios oxidantes. Tiene una fuerte resistencia a la corrosión general, picaduras, corrosión por hendidura, corrosión por erosión y agrietamiento por corrosión bajo tensión por cloruros. |
| "¿Se puede expandir el tubo en las placas de tubos sin riesgo de fugas?" | Controlamos el OD, el espesor de la pared, la condición de recocido, la limpieza de la superficie y la rectitud. Para la expansión tubo-placa, se utiliza una reducción de pared de aproximadamente el 10% como referencia de ingeniería práctica para la resistencia a la extracción. |
Estándares de Ejecución
| Sistema de Estándares | Estándar Aplicable | Descripción Corta |
|---|---|---|
| ASTM | ASTM B862 | Tubería soldada de titanio y aleaciones de titanio para servicio resistente a la corrosión y a altas temperaturas |
| ASTM | ASTM B338 | Tubos de titanio sin costura y soldados para condensadores, evaporadores e intercambiadores de calor |
| ASTM | ASTM B861 | Tubería sin costura de titanio y aleaciones de titanio para servicio resistente a la corrosión y a altas temperaturas |
| ASME | ASME SB-338 / SB-861 / SB-862 | Equivalentes de materiales del código de calderas y recipientes a presión donde el diseño del proyecto requiere cumplimiento de ASME |
| EN / DIN | DIN 17861 / DIN 17869 / Material EN 3.7035 | Referencia europea para titanio CP Grado 2 / aplicaciones de tubos y tuberías de titanio |
| JIS | JIS H 4630 / estándares de tubos de titanio relacionados | Referencia de tubos de titanio japoneses, sujeta a coincidencia de grado de pedido |
| GB | GB/T 3624, GB/T 3625, GB/T 26057 | Referencias de tubos / tuberías de titanio y aleaciones de titanio chinas, seleccionadas según la ruta sin costura o soldada |
| GOST | Estándares de tubos / tuberías de titanio GOST por proyecto | Se utiliza cuando la documentación del proyecto de la CEI requiere aceptación basada en GOST |
Campo de Aplicación
Tubos de condensador con enfriamiento por agua de mar para centrales eléctricas costeras.
El tubo de titanio Grado 2 se utiliza como material de tubo de condensador donde el agua de mar con alto contenido de cloruro ataca los tubos de acero inoxidable o aleaciones de cobre. Su resistencia a la corrosión permite una operación de transferencia de calor estable, un menor riesgo de fugas y intervalos de servicio más largos en sistemas de agua de refrigeración.
Composición Química
Grados de referencia comúnmente utilizados en especificaciones de tubos de titanio ASTM. Los valores son en porcentaje en peso; el titanio es el balance a menos que se indique lo contrario.
| Grado | N máx. | C máx. | H máx. | Fe máx. | O máx. | Al | V | Pd | Mo | Ni | Ti |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Grado 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | -- | -- | -- | -- | -- | Balance |
| Grado 2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | -- | -- | -- | Balance |
| Grado 3 | 0.05 | 0.08 | 0.015 | 0.30 | 0.35 | -- | -- | -- | -- | -- | Balance |
| Grado 7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | 0.12-0.25 | -- | -- | Balance |
| Grado 12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | -- | 0.2-0.4 | 0.6-0.9 | Balance |
Propiedades Mecánicas
Propiedades de tracción a temperatura ambiente en la condición recocida normalmente suministrada.
| Grado | Resistencia a la tracción mín. | Resistencia a la fluencia offset 0.2% mín. | Resistencia a la fluencia máx. | Alargamiento mín. |
|---|---|---|---|---|
| Grado 1 | 240 MPa / 35 ksi | 138 MPa / 20 ksi | 310 MPa / 45 ksi | 24% |
| Grado 2 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| Grado 3 | 450 MPa / 65 ksi | 380 MPa / 55 ksi | 550 MPa / 80 ksi | 18% |
| Grado 7 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| Grado 12 | 483 MPa / 70 ksi | 345 MPa / 50 ksi | -- | 18% |

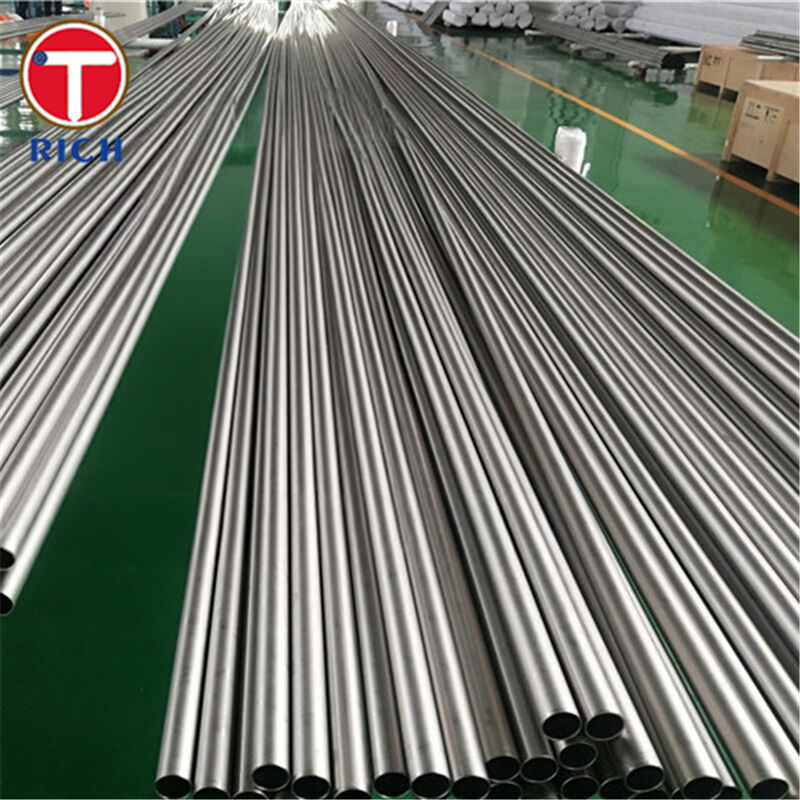

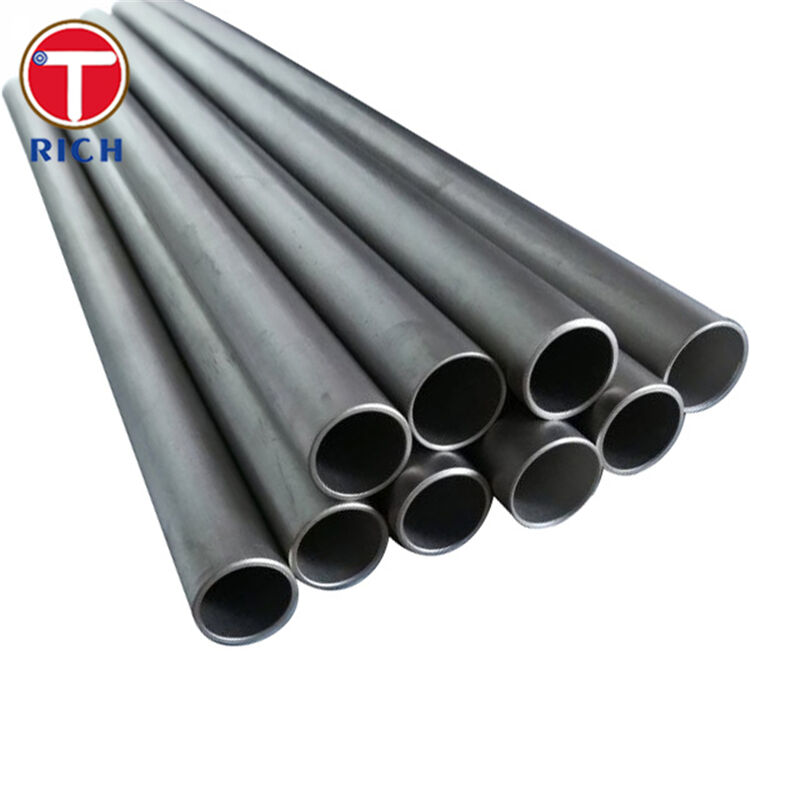

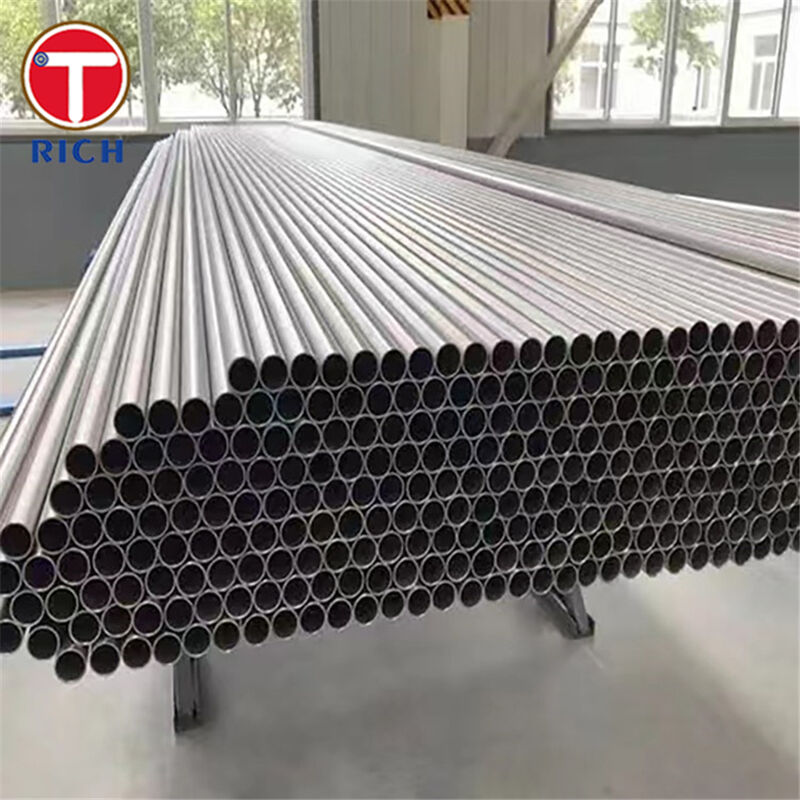

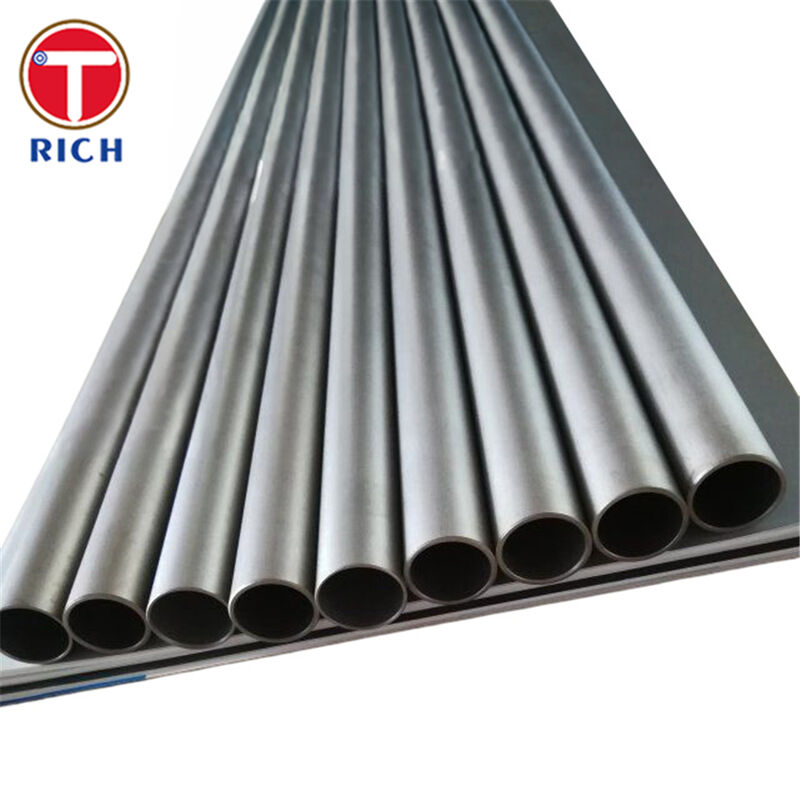

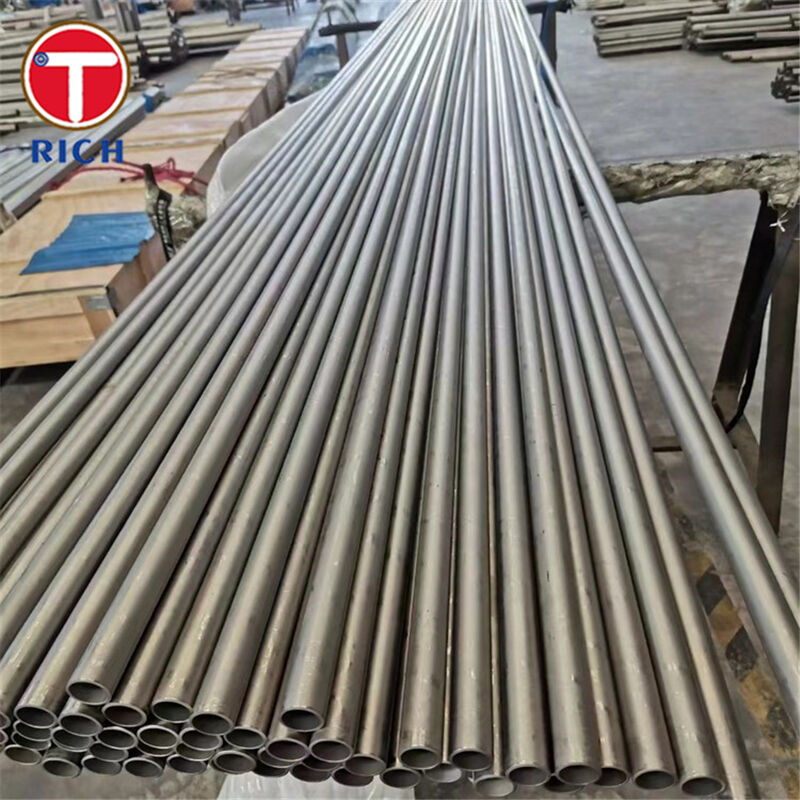

Imágenes del Producto
Preguntas Frecuentes
P: ¿Son una empresa comercial o un fabricante?
R: Fabricante, también podemos hacer comercio.
P: ¿Cuánto dura su tiempo de entrega?
R: En general, son 10-15 días si los productos están en stock, o son 30-40 días si los productos no están en stock, según la cantidad.
P: ¿Proporcionan muestras? ¿Es gratis o adicional?
R: Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
R: Pago ≤ 2000 USD, 100% por adelantado. Pago ≥ 2000 USD, 30% T/T por adelantado, saldo antes del envío. Si tiene otra pregunta, no dude en ponerse en contacto conmigo.
