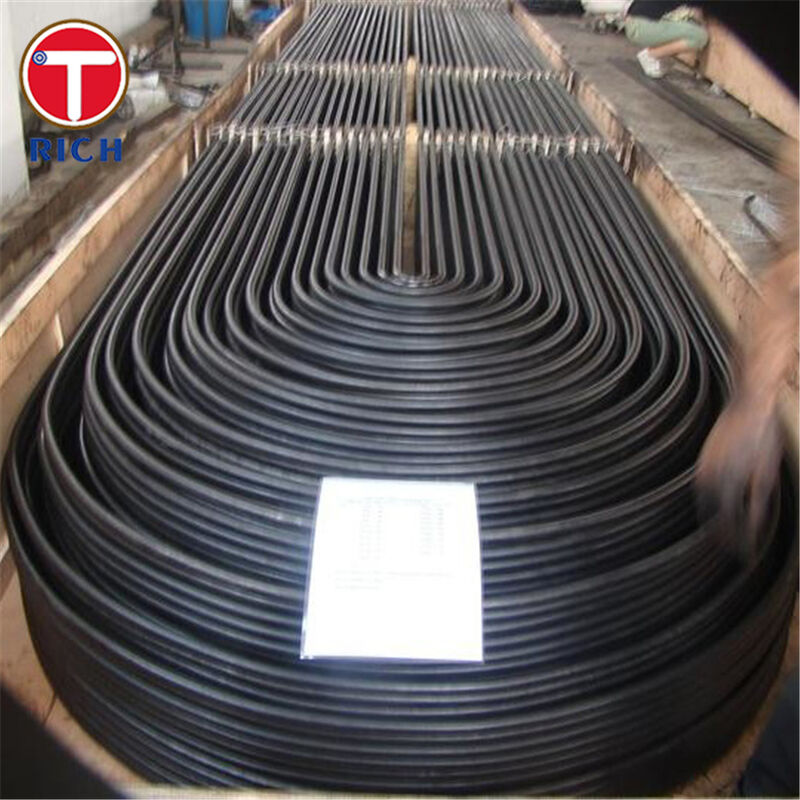

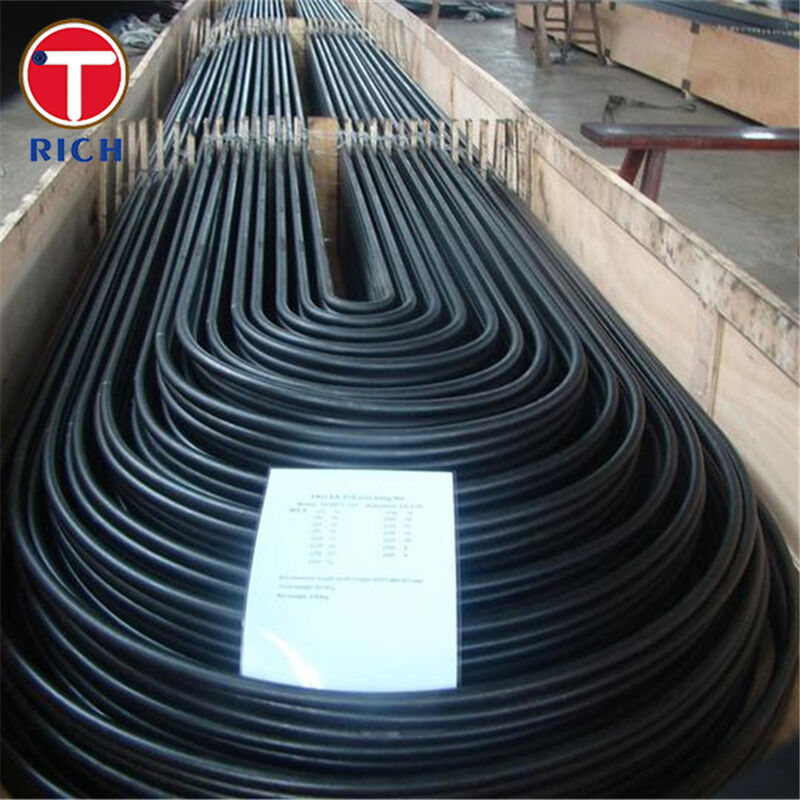

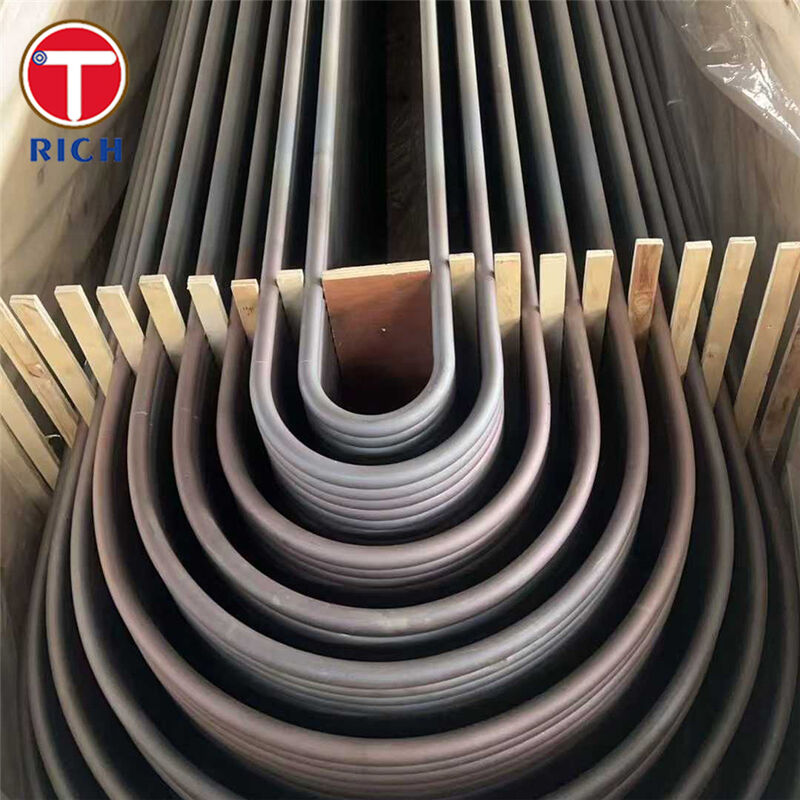

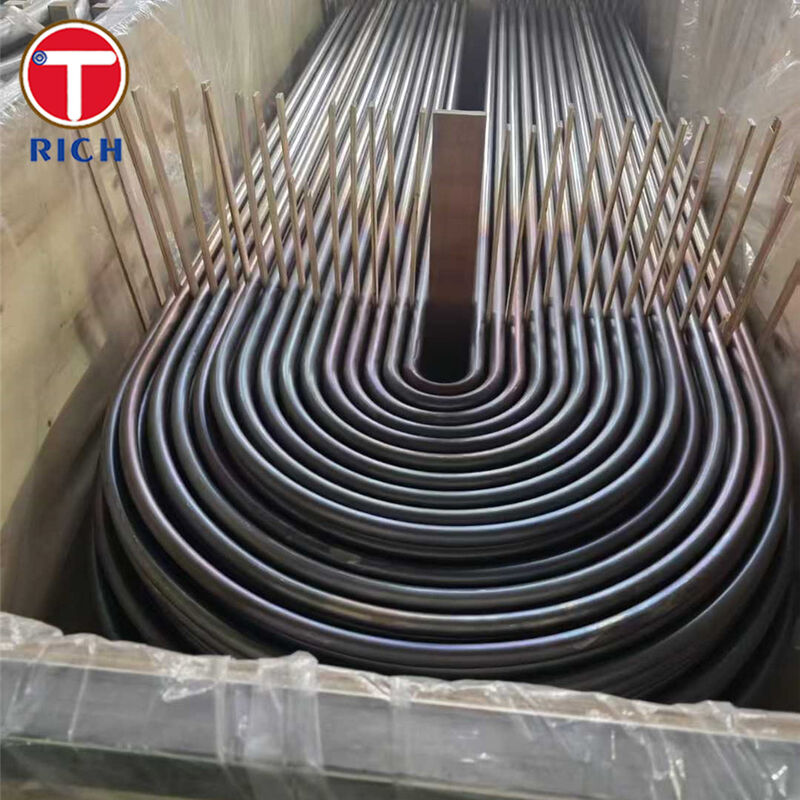

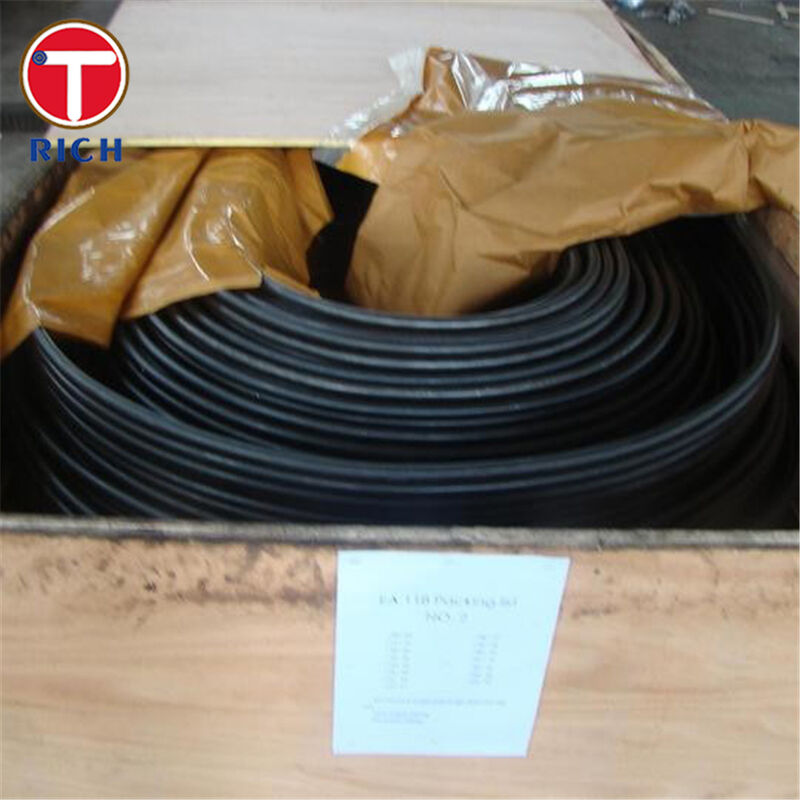

ASTM A179 A192 Tubos de acero al carbono sin costura de flexión U con estructura de soporte de presión y geometría de flexión U controlada para intercambiadores de calor

Los tubos ASTM A179 / ASTM A192 U de flexión son tubos de acero al carbono sin costuras fabricados para intercambiadores de calor, calderas, condensadores y equipos térmicos similares en los que el diseño de paquete compacto,resistencia a la presión confiable, y un rendimiento estable de transferencia de calor son requeridos. ASTM A179 se selecciona típicamente para intercambiadores de calor y tubos de condensador de bajo carbono sin costuras.mientras que ASTM A192 se utiliza para calderas de acero al carbono sin costuras y tubos de supercalentador para servicio de alta presiónPara los paquetes de intercambiadores de U-bent, el enfoque del producto no es solo la química y la resistencia del tubo recto, sino también la integridad de la curvatura, el control del espesor de la pared en la zona de curvatura, la gestión del estrés residual,y inspección después de la formación.

• Construcción de soporte de presión sin costuras:La norma ASTM A179 cubre tubos de acero de bajo carbono tirados en frío sin costuras para intercambiadores de calor y condensadores, mientras que la norma ASTM A192 cubre tubos de caldera y supercalentador de acero de carbono sin costuras para servicio de alta presión.Esto elimina el riesgo de soldadura longitudinal en el límite de presión.
• Con una geometría de curvatura en U controlada para paquetes de intercambiadores compactos:En la fabricación de intercambiadores, el radio de flexión en U se especifica comúnmente a partir de1.5 × ODEsto admite diseños compactos de cáscara y tubo, manteniendo la fabricabilidad de curvas dentro de las prácticas probadas de la industria.
• A179 Ventaja dimensional para el trabajo de transferencia de calor:La norma ASTM A179 requieredibujo en frío, que se utiliza ampliamente para mejorar la consistencia dimensional y el acabado de la superficie interna / externa para tubos de transferencia de calor eficientes.
• Margen de resistencia A192 para trabajo a presión superior:Los tubos de calderas ASTM A192 están destinados al servicio de tubos de acero al carbono sin costuras de pared mínima bajo una presión superior,que lo hace adecuado cuando el trabajo del intercambiador se combina con condiciones de presión o temperatura elevadas.
• Control de dureza después de la fabricación:Los resúmenes del producto ASTM A179 especifican una dureza máxima de72 HRB, mientras que ASTM A192 requiere control de dureza más aplanamiento, flaring y pruebas hidrostáticas como parte del cumplimiento.

• Estabilidad dimensional del área de flexión:Controlamos el radio de curva en U desde los rangos prácticos de los intercambiadores a partir de1.5 × ODLa inclinación se realiza con criterios de herramientas y dimensiones acordados, lo que reduce el riesgo de adelgazamiento excesivo de la pared y mejora la consistencia de ajuste del haz durante el ensamblaje de la lámina de tubo.
• Control de la tensión residual después de la flexión:El alivio de la tensión post-doblaje se puede proporcionar cuando el servicio lo requiera.La guía técnica de la industria destaca que el tratamiento térmico después de la formación de curva en U se utiliza para reducir la tensión residual y reducir el riesgo de fallas de los mecanismos de área de curva en el servicio exigente.
• Verificación de la integridad del tubo:Más allá de los requisitos mecánicos e hidrostáticos del tubo base, la práctica de inspección de tubos intercambiadores utiliza cada vez más métodos de NDT de corriente de remolino o relacionados para identificar pérdidas de pared, agujeros y defectos locales.Para pedidos de proyectos, la inspección de la zona de curva, el ensayo hidroeléctrico y la EAD adicional pueden especificarse en el plan de garantía de calidad.

Aplicación específica: conjunto de tubos de condensación de superficie con concha y tubo

Los tubos ASTM A179 / A192 U de curvatura se utilizan como elemento de unión de tubos en un condensador de superficie o intercambiador de calor de cáscara y tubo donde un lado fluye a través del tubo y el otro lado a través de la cáscara,con la configuración en U reduciendo los encabezados de retorno y ayudando al diseño de equipos compactos.

A continuación se muestra una tabla de comparación práctica de cinco grados de referencia comúnmente utilizados para la adquisición de tubos sin costuras para calderas / intercambiadores de calor.Los valores son límites de grado estándar o límites típicos publicados de los resúmenes estándar citados.
