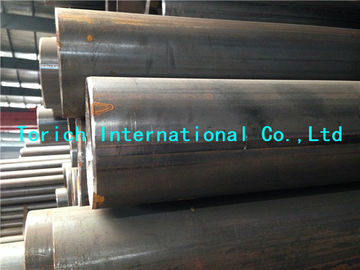

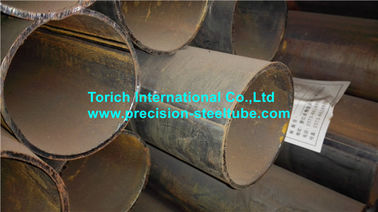

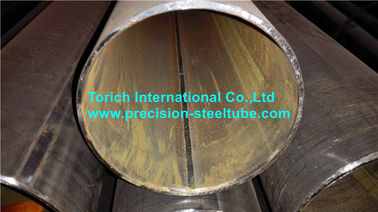

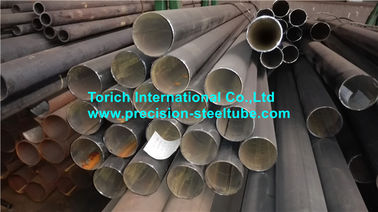

BS6323-7 SAW4, tubos soldados con autógena longitudinales inconsútiles del arco sumergido SAW5
Detalles del producto
tubo de acero soldada
,Tubo de acero soldado con autógena de la resistencia eléctrica
Norma: BS6323-7 Tubos de acero sin costura y soldados para usos mecánicos y de ingeniería general de automóviles
Parte 7: Requisitos específicos para los tubos de acero soldados por arco sumergido
Aplicaciones: para la industria automotriz / para el uso de maquinaria / para fines de ingeniería mecánica y general
Rango de tamaños¿ Qué es lo que está pasando?6.3-50 mm L: máximo 12000 mm
Método de fabricación:
Los tubos se fabrican por soldadura longitudinal de la placa de acero preformada o del esqueleto mediante un proceso automático de soldadura por arco sumergido
Condición de entrega:
Los tubos se suministran en las condiciones siguientes:
a) Soldados
b) de tamaño caliente
c) de tamaño frío
| Composición química y propiedades mecánicas | ||||||||
| Designación | Composiciones químicas (análisis de cucharas) | Propiedades mecánicas | ||||||
| C. Las | Sí, sí. | En | P | El S | - ¿ Qué? | Rm | A. No | |
| Es el máximo. | Es el máximo. | Es el máximo. | Es el máximo. | Es el máximo. | - ¿Qué es eso? | - ¿Qué es eso? | - ¿Qué es eso? | |
|
| % | % | % | % | % | N/mm2 | N/mm2 | % |
| S.A.U 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| La SAU 5a | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| NOTE Welding of tubes of these grades does not require special techniques but care should be taken and welding should be carried out in accordance with the guidance given in the appropriate British Standard for welding, Por ejemplo, los elementos de refinación de granos de la norma BS 5135.a pueden añadirse a esta categoría a elección del fabricante. | ||||||||
| Dimensiones de los tubos de acero soldados por arco sumergido | ||||||
| Diámetro exterior | Espesores | |||||
| espesor mínimo | espesores en uso común | espesor máximo | ||||
| En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los |
| 508 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 559 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 610 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 660 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 711 | 7.1 | 8.0 | 10 | 12.5 | 16 | 32 |
| 762 | 7.1 | 10 | 12.5 | 16 |
| 32 |
| 813 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 864 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 914 | 8.0 | 10 | 12.5 | 16 | 20 | 45 |
| 1016 | 8.0 | 12.5 | 16 | 20 | 25 | 50 |
| 1220 | 10 | 12.5 | 16 | 20 | 25 | 50 |
| 1420 | 12.5 | 12.5 | 16 | 20 | 25 | 50 |
| 1620 | 12.5 | 16 | 20 | 25 |
| 50 |
| 1820 | 12.5 | 16 | 20 | 25 |
| 50 |
| 2020 | 12.5 | 16 | 20 | 25 |
| 50 |
| NOTA Otros diámetros y espesores exteriores están disponibles por acuerdo entre el comprador y el fabricante.Para las propiedades seccionales, incluida la masa por unidad de longitud, véase el apéndice B de la norma BS 6323-1:1982 | ||||||
Nota: También está disponible un grado especial de acero, según lo solicite el cliente.
Pruebas:
Pruebas de flexión (pistas)
El diámetro de la barra será igual al tamaño multiplicado por el grosor de las piezas de ensayo.
La pieza de ensayo no deberá presentar grietas o defectos significativos. The opening out of a slight defect due to incomplete root penetration or lack of root fusion need not be considered a cause for rejection provided the defect has sound metal at the back and on each side of it.
En los casos límite, se realizarán ensayos adicionales en piezas de ensayo de la misma soldadura adyacente a la pieza de ensayo original.
Publicaciones referidas a:
BS3601,Tubos de acero para uso a presión: acero al carbono con propiedades especificadas a temperatura ambiente
BS 3602,Especificaciones para tuberías y tubos de acero para fines de presión: acero de carbono y manganeso de carbono con propiedades de temperatura elevada especificadas.
BS 3603Especificación para tuberías y tubos de acero para fines de presión: acero de carbono y aleación con propiedades especificadas a baja temperatura
BS3604 y sus derivados,Especificación para tuberías y tubos de acero para fines de presión: acero aleado ferrítico con propiedades de temperatura elevada especificadas.
BS3605 y sus derivados, Tubos de acero inoxidable austenítico sin costuras y soldados y tubos de acero para uso a presión
BS4360 y sus derivados, Especificación para aceros estructurales soldables
BS4848Procesos estructurales de acero laminados en caliente
BS4848-2,Secciones huecas
BS5135Soldadura por arco metálico de aceros de carbono y manganeso
BS6323Especificación para tubos de acero sin costuras y soldados para uso automotriz, mecánico y de ingeniería general
BS6323-1 y sus derivados, Requisitos generales
-
