| Nombre De La Marca: | TORICH |
| Número De Modelo: | BS6323-6 |
| Cuota De Producción: | 5 toneladas |
| Precio: | USD 600-1200 ton |
| Capacidad De Suministro: | 60000 toneladas por año |

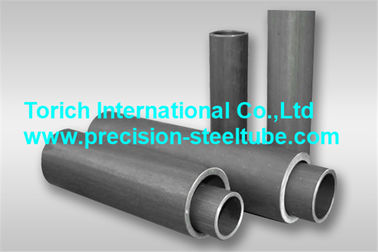

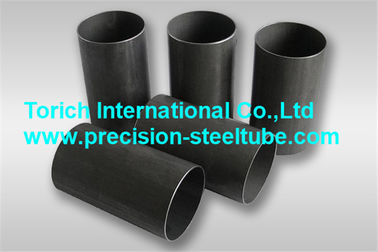

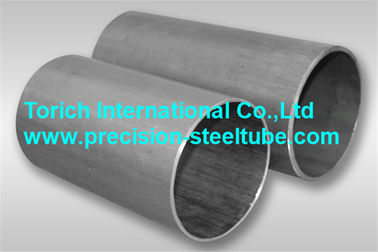

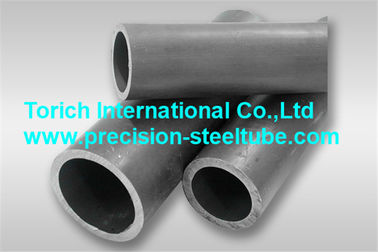

BS6323-6 Tubos de acero DOM acabados en frío Tubos de acero soldados con resistencia eléctrica con BK, BKW, GBK, GZF, NBK, NZF
Las medidas de seguridad se aplicarán a las instalaciones de los Estados miembros que estén sujetas a una restricción.Tubos de acero sin costura y soldados para automóviles, máquinas y ingeniería general
Parte 6: Requisitos específicos para los tubos de acero soldados (incluidos los soldados por inducción) con resistencia eléctrica acabados en frío
Aplicaciones:para la industria automotriz / para el uso de maquinaria / para fines mecánicos y de ingeniería general
Rango de tamaños:El uso de las mismas se debe hacer en el interior de la nave.
Método de fabricación:
Los tubos están fabricados con tiras laminadas planas, soldadas longitudinalmente continuamente por el paso de una corriente eléctrica a través de los bordes contiguos sin la adición de metal de relleno.
Posteriormente, se terminan a frío, normalmente tanto en las superficies interiores como en las exteriores.donde se admite tener una capa adherente de lubricante residual procedente del proceso de dibujo y rastros visibles de la alteración de la soldadura interna..
Si el fosfato u otros residuos son perjudiciales para el tratamiento posterior, su eliminación será objeto de un acuerdo entre el fabricante y el comprador.
Condición de entrega:
Los tubos se suministrarán en una de las condiciones siguientes:
a) elFinido en frío/duro (finido en frío según el dibujo): BK
b.Fabricación en frío / suavizado (ligeramente trabajado en frío): BKW
c.Recalentado: GBK
d. el número deEn el caso de los productos de la partida 8541, el valor de las materias del artículo 8542, incluidas las materias del artículo 8542, no excede del 40% del precio franco fábrica.
- ¿ Qué?Normalizado: NBK
f.Normalizado (incluida la reducción de escala): NZF
Se permite que los tubos suministrados en las condiciones GBK y NBK estén descoloridos, pero no deberán tener escamas sueltas.
Cuando se requiera que los tubos en el estado GBK estén recocidos de forma brillante, será objeto de un acuerdo entre el comprador y el fabricante.
Pruebas:
Prueba de aplanamiento
Prueba de expansión de la deriva
Prueba de estanqueidad de fugas.
| Composición química y propiedades mecánicas | |||||||||||||||||
| Diseño | Composiciones químicas (análisis de cucharas) | Propiedades mecánicas | |||||||||||||||
| C. Las | Sí, sí. | En | P | El S | BKc | BKWc (terminado en frío/blando) | GBK y GZF (anillados) | NBK y NZF (normalizado) | |||||||||
|
| Es el máximo. | Es el máximo. | Es el máximo. | Es el máximo. | Es el máximo. | - ¿Qué quieres decir? | Rm | A. No | - ¿Qué quieres decir? | Rm | A. No | - ¿ Qué? | Rm | A. No - ¿Qué es eso? | - ¿ Qué? | Rm | A. No |
|
| % | % | % | % | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % |
| El CEW1a | 0.13 | - ¿ Qué pasa? | 0.60 | 0.050 | 0.050 | 320 | 400 | 6 | 245 | 350 | 10 | 150 | 270 | 27 | 155 | 280 | 25 |
| CEW2a | 0.16 | - ¿ Qué pasa? | 0.70 | 0.050 | 0.050 | 355 | 420 | 6 | 260 | 370 | 10 | 160 | 300 | 27 | 195 | 320 | 25 |
| CEW3a | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CEW4b | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| CEW5b | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 480 | 600 | 4 | 385 | 550 | 6 | - ¿ Qué pasa? | - ¿ Qué pasa? | - ¿ Qué pasa? | 340 | 490 | 20 |
| Tolerancia en el diámetro | ||
| Diámetro | Las normas de seguridad | |
| Ya está. | Hasta e incluyendo | |
| En el caso de los | En el caso de los | En el caso de los |
| 30 | ± 010 | |
| 30 | 50 | ± 015 |
| 50 | 70 | ± 020 |
| 70 | 90 | ± 025 |
| 90 | 110 | ± 030 |
| 110 | 130 | ± 035 |
| 130 | 160 | ± 045 |
| 160 | 190 | ± 055 |
| 190 | 220 | ± 065 |
| 220 | 250 | ± 075 |
| Tolerancia de las longitudes de corte especificadas | |||
| Duración de corte especificada | Tolerancia (en mm) | ||
| Ya está. | hasta e incluyendo | ||
| En el caso de los | En el caso de los | En el caso de los | |
| 500 | + | 2 | |
| - | 0 | ||
| 500 | 2000 | + | 3 |
| - | 0 | ||
| 2000 | 5000 | + | 5 |
| - | 0 | ||
| 5000 | 7000 | + | 10 |
| - | 0 | ||
| 7000 | - ¿ Qué pasa? | por acuerdo | |
| NOTA Las tolerancias más cercanas pueden obtenerse mediante acuerdo entre el comprador y el fabricante. | |||
| Distancia entre las placas para el ensayo de aplanamiento | |
| Designación | Distancia entre placas |
| % | |
| El CEW 1 | 66 |
| CEW 2 | 75 |
| CEW 3 | 85 |
| CEW 4 | 85 |
| CEW 5 | 85 |
| Expansión mínima para el ensayo de expansión por deriva | ||
| Designación | Expansión mínima para el grosor del tubo | |
| Hasta 4 mm incluidos | Más de 4 mm hasta 8 mm inclusive | |
| % | % | |
| El CEW 1 | 12 | 8 |
| CEW 2 | 12 | 8 |
| CEW 3 | 10 | 6 |
| CEW 4 | 8 | 5 |
| CEW 5 | 8 | 5 |
Nota:También está disponible un grado especial de acero, según lo solicite el cliente.
Para la aplicación de:
Publicaciones referidas a:
BS 3601
BS 3602
BS 3603
BS 3604
BS 3605
BS 4360
BS 4848
BS 4848-2
BS 5135
BS 6323
BS 6323-1
BS 6363
Las normas ISO 4200
