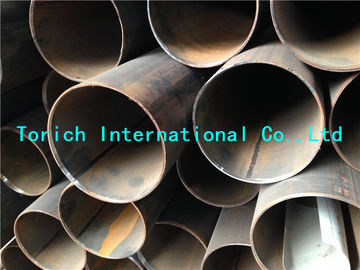

Tubos de acero redondos soldados con autógena P460N HFW SAWH SAWL del grano fino de la aleación de EN10217-3 P275NL1 P355NH
Detalles del producto
tubería del acero de la soldadura
,Tubo de acero soldado con autógena de la resistencia eléctrica
EN10217-3 P275NL1 P355NH P460N Tubos de acero redondo de aleación soldada de grano fino HFW SAWH SAWL
EN10217-3 Tubos de acero soldados para fines de presión - Condiciones técnicas de entrega -
Parte 3: Tubos de acero de aleación de grano fino
El material:
Acero completamente muerto, acero fino con un tamaño de grano ferrítico.
Nombres de acero:
De acuerdo con la norma EN10027-1 y la norma CR10260.
Fabricación:
HFWSaldados de alta frecuencia
S.A.U. Arco sumergido soldado - costura longitudinalEl número de unidades
- la costura helicoidal -Las condiciones de producción:
Procedimiento de soldadura:
Pruebas e inspecciones del procedimiento de soldadura de tubos sumergidos y soldados (SAW) son presenciadas y aprobadas de acuerdo con la norma EN 10217-3
Apariencia y general:
Las zonas de soldadura están libres de grietas, falta de fusión y falta de penetración
Los tubos están libres de defectos de la superficie externa que pueden detectarse mediante un examen visual.
| Grado de acero | C. Las el máximo | Sí, sí. el máximo | En | P el máximo | El S el máximo | Crónica el máximo | ¿ Qué pasa? el máximo | ¿ Qué? el máximo | - ¿ Qué? el máximo | Cu el máximo | No el máximo | Nb el máximo | Ti el máximo | V. el máximo | Nb+Ti+V el máximo | |
| Nombre del acero | Número de acero | |||||||||||||||
| P275NL1 | 1.0488 | 0.16 | 0.40 | 0.50 a uno.50 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.03 | 0.05 | 0.05 |
| P275NL2 | 1.1104 | 0.015 | ||||||||||||||
| P355N | 1.0562 | 0.20 | 0.50 | 0.90 a uno.70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.03 | 0.10 | 0.12 |
| P355NH | 1.0565 | 0.015 | ||||||||||||||
| P460N | 1.8905 | 0.20 | 0.60 | 1.00 a uno.70 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.03 | 0.20 | 0.22 |
| P460NH | 1.8935 | |||||||||||||||
| P460NL1 | 1.8915 | |||||||||||||||
| P460NL2 | 1.8918 | 0.015 | ||||||||||||||
EN10217-1 Parte 1: Tubos de acero no aleado con propiedades especificadas a temperatura ambiente
EN10217-2 Parte 2: Tubos de acero no aleado y de acero aleado soldados eléctricamente con una altura elevada especificada
propiedades de temperatura
En el caso de los vehículos de la categoría N1 y N2Tubos de acero de aleación de grano fino
EN10217-5 Parte 4: Tubos de acero no aleado soldados eléctricamente con baja temperatura especificada
las propiedades
EN10217-5 Parte 5: Tubos de acero no aleado soldados por arco sumergido con baja especificada
propiedades de temperatura
EN10217-6 Parte 6: Tubos de acero no aleado soldados por arco sumergido con baja especificada
propiedades de temperatura
EN10217-7 Parte 7: Tubos de acero inoxidable.
Las referencias normativas:
EN 760, Consumibles de soldadura - Flujos para soldadura por arco sumergido - Clasificación
EN 895, Ensayos destructivos de soldaduras en materiales metálicos - Prueba de tracción transversal
EN 910 Pruebas destructivas de soldadura en materiales metálicos - Prueba de flexión
EN1321, Ensayos destructivos de soldaduras en materiales metálicos - Examen macroscópico y microscópico
de soldadura
EN 10002-1, Materiales metálicos - Ensayos de tracción - Parte 1: Método de ensayo a temperatura ambiente
EN 10002-5 Materiales metálicos - Pruebas de tracción - Parte 5: Método de prueba a temperatura elevada
EN10020, Definiciones y clasificación de los grados de acero
EN10021, Requisitos técnicos generales de entrega para productos de acero y hierro
EN 10027-1, Sistemas destructivos de aceros - Parte 1: Nombres del acero, símbolos principales.
EN10027-2, Sistemas de designación de aceros - Parte 2: Sistemas numéricos.
EN10045-1, Materiales metálicos - Prueba de impacto Charpy - Parte 1: Método de ensayo
EN10052, Vocabulario de términos de tratamiento térmico de productos ferrosos
EN10204, Productos metálicos - Tipos de documentos de inspección
EN10200, Tubos de acero sin costura y soldados - Dimensiones y masas por unidad de longitud
EN 10233, Materiales metálicos - Tubos - Prueba de aplanamiento
EN 10234, Materiales metálicos - Tubos - Prueba de expansión por deriva
EN 10236, Materiales metálicos - Tubos - Prueba de expansión de anillos
EN10237, Materiales metálicos - Tubos - Prueba de resistencia a la tracción en el anillo
EN 10246-1, Pruebas no destructivas de tubos de acero Parte 1: Pruebas electromagnéticas automáticas de tubos de acero
Tubos de acero ferromagnético sin costura y soldados (excepto los soldados por arco sumergido)
verificación de la estanqueidad hidráulica
EN10246-3, Prueba no destructiva de tubos de acero - Parte 3: Prueba automática de corriente de remolino de tubos sin costura
Las demás partidas de los productos de la partida 9404 incluyen:
EN 10246-5 Pruebas no destructivas de tubos de acero - Parte 5: Automática de las periféricas magnéticas completas
ensayo de fugas de transductor/flujo de material sin costura y soldado (excepto soldado por arco sumergido)
con una longitud de más de 20 mm, pero no superior a 40 mm
EN 10246-6, Pruebas no destructivas de tubos de acero - Parte 6: Pruebas ultrasónicas automáticas de los tubos de acero
tubos de acero sin costuras para la detección de imperfecciones transversales.
EN 10247-7, Pruebas no destructivas de tubos de acero - Parte 7: Pruebas ultrasónicas automáticas periféricas completas de
Tubos de acero sin costura y soldados (excepto los soldados por arco sumergido) para la detección de
las imperfecciones longitudinales.
EN 10246-8, Pruebas no destructivas de tubos de acero - Parte 8: Pruebas automáticas por ultrasonido de la soldadura
la costura de tubos soldados eléctricamente para la detección de imperfecciones longitudinales.
EN10246-9, Pruebas no destructivas de tubos de acero - Parte 9: Pruebas automáticas de ultrasonido de la soldadura
con una longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud
las imperfecciones transversales.
EN 10246-10, Pruebas no destructivas de tubos de acero - Parte 10: Pruebas radiográficas de la soldadura
Sección de tubos de fusión automática soldados por arco para la detección de imperfecciones.
EN 10246-14, Pruebas no destructivas de tubos de acero - Parte 14: Pruebas ultrasónicas automáticas de los tubos de acero
Tubos de acero sin costura y soldados (excepto los soldados por arco sumergido) para la detección de laminares
las imperfecciones
EN 10246-15, Pruebas no destructivas de tubos de acero - Parte 15: Pruebas ultrasónicas automáticas de la tira o placa
utilizado en la fabricación de tubos de acero para la detección de imperfecciones laminares
EN 10246-16, Pruebas no destructivas de tubos de acero - Parte 16: Pruebas ultrasónicas automáticas de la zona
adyacente a la costura de soldadura de tubos de acero soldados para la detección de imperfecciones laminares
EN 10246-17, Pruebas no destructivas de tubos de acero - Parte 17: Pruebas ultrasónicas automáticas de los extremos de los tubos
de acero sin costura y de acero soldado para la detección de imperfecciones laminares
EN10256, Pruebas no destructivas de tubos de acero - Calificación y competencia de nivel 1 y nivel 2
Personal de la NDT
-
