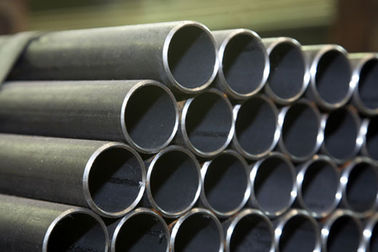

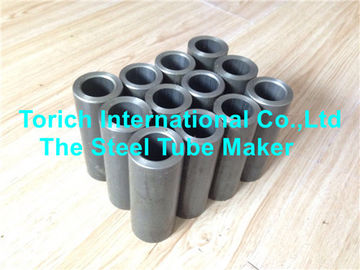

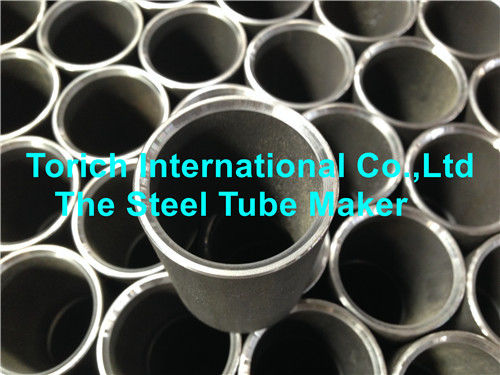

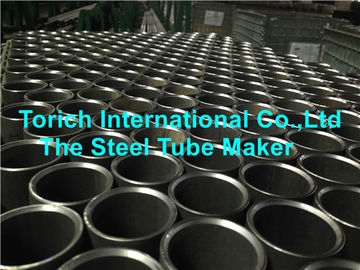

JIS G3445 STKM 15A dibujado sobre la resistencia inconsútil y eléctrica de acero del tubo del mandril

JIS G3445 STKM 15A Tubo de acero de mandril sin costura y resistencia eléctrica

Nombre del producto:tubos de acero al carbono para usos estructurales de máquinas

Aplicación:Máquina Autónomo competente Muebles Bicicleta Partes mecánicas Elementos mecánicos Elementos de la máquina

1. Grado

Se aplicará el procedimiento siguiente:

Se aplicará el método de evaluación de los riesgos.

STKM 13 ((ABC)

STKM 14 ((ABC)

Se trata de un sistema de control de las emisiones de gases de escape.

La norma JIS G3445

2. OD:4-60 mm,espesor de la pared:0.5-7 mm

3Características:Los tubos son de alta precisión en tolerancia

4.Por favor, indique el tratamiento térmico requerido, en su caso.

El número de unidades de producción de las unidades de producción

HR: laminado en caliente CW: trabajado en frío SR: aliviado de la tensión A: recocido N: normalizado HF: formado en caliente.

5. STKM 15AComposición química% máximo:C:0.25-0.35 S:0.35 Mn:0.30-1.00 P:0.04 S:0.04

Propiedades mecánicas:min Resistencia a la tracción 470Mpa Resistencia al rendimiento: 275 Mpa Elongación: 22%

Nota:1Para los tubos de acero sin costura terminados a caliente, se aplicará la tolerancia de diámetro exterior n° 1.
2.La tolerancia en el diámetro exterior de los tubos apagados y templados será la acordada por el comprador y el fabricante.

Nota: Para los tubos de acero sin costura acabados se aplicarán las tolerancias n.o 1.

Las tolerancias de la longitud del tubo deberán estar comprendidas entre 0 y +50 mm.Sin embargo,cuando se requieran especialmente tolerancias fuera de este intervalo,habrá que concertarse entre el comprador y el fabricante.

(DOM) Dibujado sobre Mandrel:

Las primeras etapas de la fabricación: ERW, pero en las etapas finales: Se retira toda la soldadura por flash y el tubo se tira en un trozo sobre un mandril.que proporciona al tubo una mejor tolerancia dimensional, buen acabado de la superficie y la resistencia de soldadura más fuerte posible.
