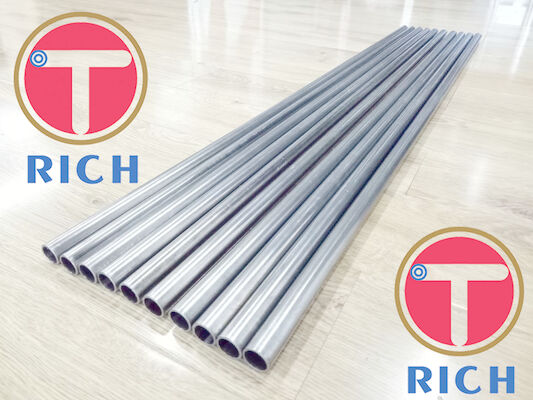

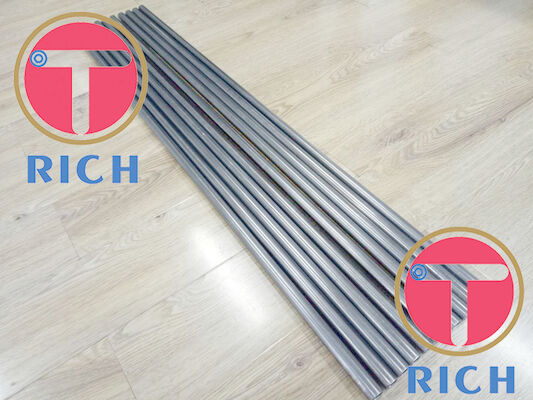

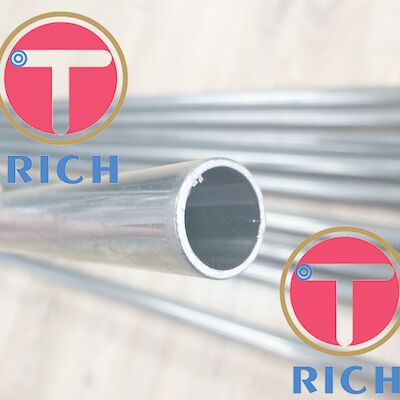

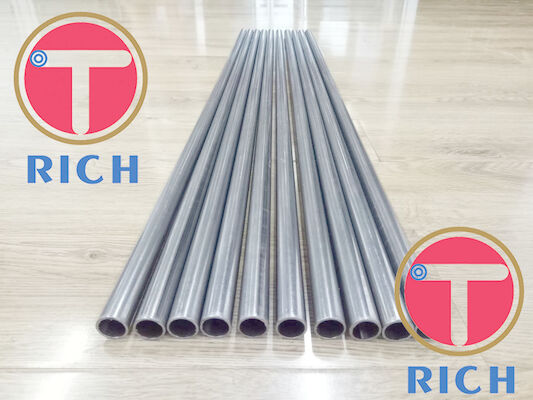

Tubo de alta presión del cambiador de calor ASTM A672 Efw

ASTM A672 Tubo de acero soldado por fusión eléctrica para intercambiadores de calor de servicio a alta presión

Ámbito de aplicación

Esta especificación se aplica a los tubos de acero: soldados por fusión eléctrica con metal de relleno añadido,fabricados a partir de placas de calidad para recipientes a presión de cualquiera de los diversos niveles de análisis y resistencia y adecuados para el servicio a alta presión a temperaturas moderadas.El tratamiento térmico puede ser o no necesario para obtener las propiedades deseadas o para cumplir con los requisitos del código aplicable.Se establecen requisitos adicionales para su utilización cuando se desee realizar ensayos o exámenes adicionales..

Rango de tamaño

OD≥400 mm

TW≤75 mm

Documentos referenciados

Las normas ASTM:

A20/A20M Especificación de requisitos generales para placas de acero para recipientes a presión

A370 Métodos de ensayo y definiciones para ensayos mecánicos de productos de acero

A435/A435M Especificación para el examen por ultrasonido de placas de acero con haz recto

A530/A530M Especificación de requisitos generales para tubos de acero al carbono y aleación especializados

A5771A577M Especificación para el examen ultrasónico del haz angular de las placas de acero

A578/A578M Especificación para el examen por ultrasonido de haz recto de placas de acero laminado para aplicaciones especiales

E109 Método para la inspección de partículas magnéticas en polvo seco; sustituido por E 709 (retirado en 1981) (4)

E138 Método para la inspección de partículas magnéticas húmedas; sustituido por E 709 (retirado en 1981) (4)

E110 Método de ensayo de la dureza de las hendiduras de los materiales metálicos mediante probadores de dureza portátiles

E165 Práctica para el examen de los penetrantes líquidos para la industria general

E709 Guía para el ensayo de partículas magnéticas

2.1.1 Especificaciones de las placas de acero (cuadro 1)

A204/A204M Especificación para placas de recipientes a presión, acero aleado, molibdeno

A285/A285M Especificación para placas de recipientes a presión, acero al carbono, resistencia a la tracción baja e intermedia

A299/A299M Especificación para placas de recipientes a presión, acero al carbono, silicio de manganeso

A302/A302M Especificación para placas de recipientes a presión, acero aleado, manganeso-molibdeno y manganeso-molibdeno-níquel

A515/A515M Especificación para placas de recipientes a presión, de acero al carbono, para servicio a temperaturas intermedias y altas

A516/A516M Especificación para placas de recipientes a presión, de acero al carbono, para servicio a temperaturas moderadas y bajas

A533/A533M Especificación para placas de recipientes a presión, acero aleado, apagado y templado, manganeso-molibdeno y manganeso-molibdeno-níquel

A537/A537M Especificación para placas de recipientes a presión, acero de silicio de carbono-manganeso tratado térmicamente

Especificación de la placa

Pruebas

Prueba de tensión, ensayos de curvatura de soldadura guiada transversalmente, ensayo de presión

Parámetros de tratamiento térmico

Requisitos adicionales

1Pruebas de tensión y flexión

• Prueba Charpy V-Notch (para tuberías con un grosor nominal de pared de 1/2 pulgada [13 mm] o más)
• Prueba de dureza
• Análisis del producto
• Metallografía
• Examen de las partículas magnéticas de los metales comunes
• Examen de las partículas magnéticas del metal soldado
• Examen del penetrante líquido del metal básico
• Examen del penetrante líquido del metal soldado
• Examen por ultrasonido de haz recto de la placa plana UT1
• Examen por ultrasonido de haz recto de la placa plana UT2
• Examen ultrasónico de haz angular (placa de menos de 50 mm de espesor) - UT3
