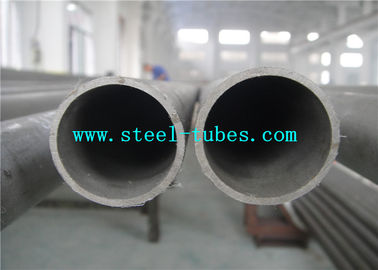

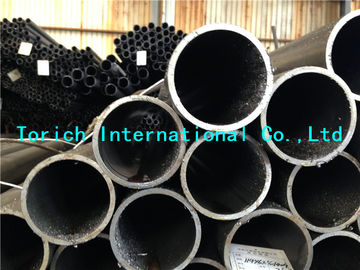

Tubo de caldera de acero de ASTM A672 para el servicio de alta presión

Descripción de producto

Tubo de acero de la caldera del cambiador de calor de ASTM A672 para el servicio de alta presión

Gama de tallas

OD≥400mm

WT≤75mm

Especificación de la placa

Pruebas

Prueba de tensión, pruebas de la Transversal-Dirigir-Soldar con autógena-curva, prueba de presión

Documentos referidos

Estándares de ASTM:

A20/A20M Specification para los requisitos generales para las placas de acero para los recipientes del reactor

Métodos de prueba A370 y definiciones para la prueba mecánica de los productos de acero

A435/A435M Specification para el examen ultrasónico del Recto-haz de las placas de acero

A530/A530M Specification para los requisitos generales para la tubería de acero especializada del carbono y de la aleación

A5771A577M Specification para el examen ultrasónico del Ángulo-haz de las placas de acero

A578/A578M Specification para el examen ultrasónico del Recto-haz de las placas de acero rodadas para los usos especiales

Método E109 para la inspección seca de la partícula magnética del polvo; Substituido por E 709 (retirada 1981) 4

Método E138 para la inspección mojada de la partícula magnética; Substituido por E 709 (retirada 1981) 4

Método de prueba E110 para la dureza de la muesca de materiales metálicos por los probadores portátiles de la dureza

Práctica E165 para el examen penetrante líquido para la industria general

Guía E709 para la prueba de partícula magnética

2.1.1 especificaciones de acero de la placa (cuadro 1)

A204/A204M Specification para las placas del recipiente del reactor, acero de aleación, molibdeno

A285/A285M Specification para la fuerza de las placas del recipiente del reactor, del acero de carbono, baja e Intermedio-extensible

A299/A299M Specification para las placas del recipiente del reactor, acero de carbono, silicio del manganeso

A302/A302M Specification para las placas del recipiente del reactor, acero de aleación, Manganeso-MolybdenumandManganese-Molibdeno-níquel

A515/A515M Specification para las placas del recipiente del reactor, acero de carbono, para el servicio intermedio y más de alta temperatura

A516/A516M Specification para las placas del recipiente del reactor, acero de carbono, para el servicio moderado y más a baja temperatura

A533/A533M Specification para las placas del recipiente del reactor, acero de aleación, apagado y moderado, Manganeso-molibdeno y Manganeso-Molibdeno-níquel

A537/A537M Specification para las placas del recipiente del reactor, sometido a un tratamiento térmico, acero del silicio del Carbono-manganeso

Requisitos suplementarios

1. Pruebas de la tensión y de la curva

2. Prueba de la V-muesca de Charpy (para el tubo con el grueso de pared nominal del 1/2 adentro. [13m m] y mayor)

3. Prueba de dureza

4. Análisis de producto

5. Metalografía

6. Examen de la partícula magnética del metal bajo

7. Examen de la partícula magnética del metal de soldadura

8. Examen penetrante líquido del metal bajo

9. Examen penetrante líquido del metal de soldadura

10. Examen ultrasónico del haz recto de Plate-UT1 plano

11. Examen ultrasónico del haz recto de Plate-UT2 plano

12. Examen ultrasónico del Ángulo-haz (platee menos de 2 adentro. [50m m] densamente) - UT3
