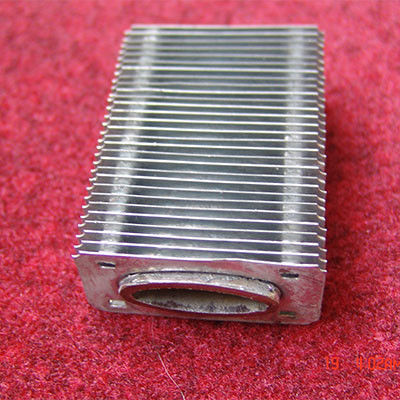

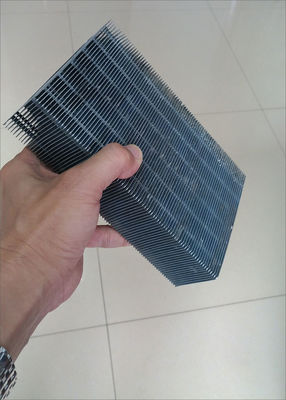

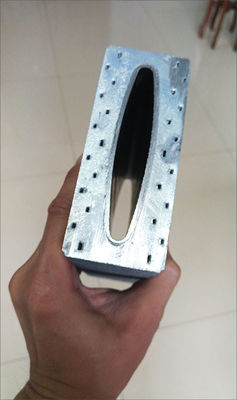

Tipo elíptico tubos aletados helicoidales planos del cambiador de calor de 2m m

Descripción de producto

Tipo elíptico tubo aletado helicoidal plano de los tubos aletados del cambiador de calor del tubo
El tubo aletado elíptico [1] es un elemento del intercambio de calor integrado por un tubo elíptico del tubo de la base y aletas externas. Los comunes son tubos aletados rectangulares elípticos, tubos aletados elípticos elípticos, tubos aletados redondos elípticos, tubos planos elípticos espirales, tubos aletados H-formados elípticos y así sucesivamente. Los tubos aletados ovales están recibiendo la atención debido a su rendimiento superior redondear los tubos aletados. Actualmente, los tubos aletados elípticos han sido ampliamente utilizados en campos industriales tales como refino del etileno y de petróleo. El tubo aletado elíptico se utiliza como elemento de gran eficacia del intercambio de calor en el equipo del intercambio de calor. La pequeña resistencia del flujo fuera de la eficacia del intercambio del tubo y de alto calor hace el acuerdo del equipo del intercambio de calor, ligero, eficiente y miniaturizado. Aunque muchos resultados se hayan alcanzado en su investigación, todavía hay mucho trabajo de investigación que se realizará.

Longitud del tubo: Por el cliente

Dimensión seccionada transversalmente del tubo: 36 x 14 (milímetro X milímetro)

Grueso de pared del tubo: 2 milímetros

Dimensión seccionada transversalmente del tubo de aleta: 55 x 26 (milímetro X milímetro)

Grueso de la base de la aleta: 0,3 milímetros

Echada de la aleta: 2,4 milímetros (416 Fin/m)

Material del tubo: 10 # (tubo de China)

Material de la aleta: SPCC

Característica:

(1) comparado con los tubos aletados del redondo-tubo, los tubos aletados elípticos son más fáciles alcanzar la disposición compacta, que reduce el volumen total del cambiador de calor entero, de tal modo reduciendo la huella.
(2) debido a las características de la forma del tubo aletado elíptico, la resistencia lateral del aire es pequeña, y el coeficiente de transferencia de calor entre los líquidos se aumenta; la resistencia termal en el tubo es relativamente pequeña, que aumenta la transferencia de calor del líquido en el tubo.
(3) el área de transferencia de calor de un tubo aletado elíptico es más grande que la de un tubo redondo con la misma superficie transversal. Esto es porque la periferia de la transferencia de calor del tubo elíptico es relativamente larga bajo misma superficie transversal.
(4) el tubo de aleta elíptico más de uso general es la aleta de acero rectangular, que tiene de alta resistencia, y el tubo bajo no es conveniente para congelar y agrietarse en invierno y tiene una vida de servicio larga.
(5) puesto que el tubo aletado elíptico se puede arreglar más compacto, la primera fila de tubos tiene un mayor impacto en la fila posterior. El espaciamiento de la aleta de la fila posterior de tubos se puede aumentar para reducir la resistencia del flujo fuera del tubo, pero el número de filas del tubo no debe ser demasiado grande.

Tipo elíptico tubo aletado helicoidal plano de los tubos aletados del cambiador de calor del tubo
